RX-Pro 29
E
1
5
2
3
4

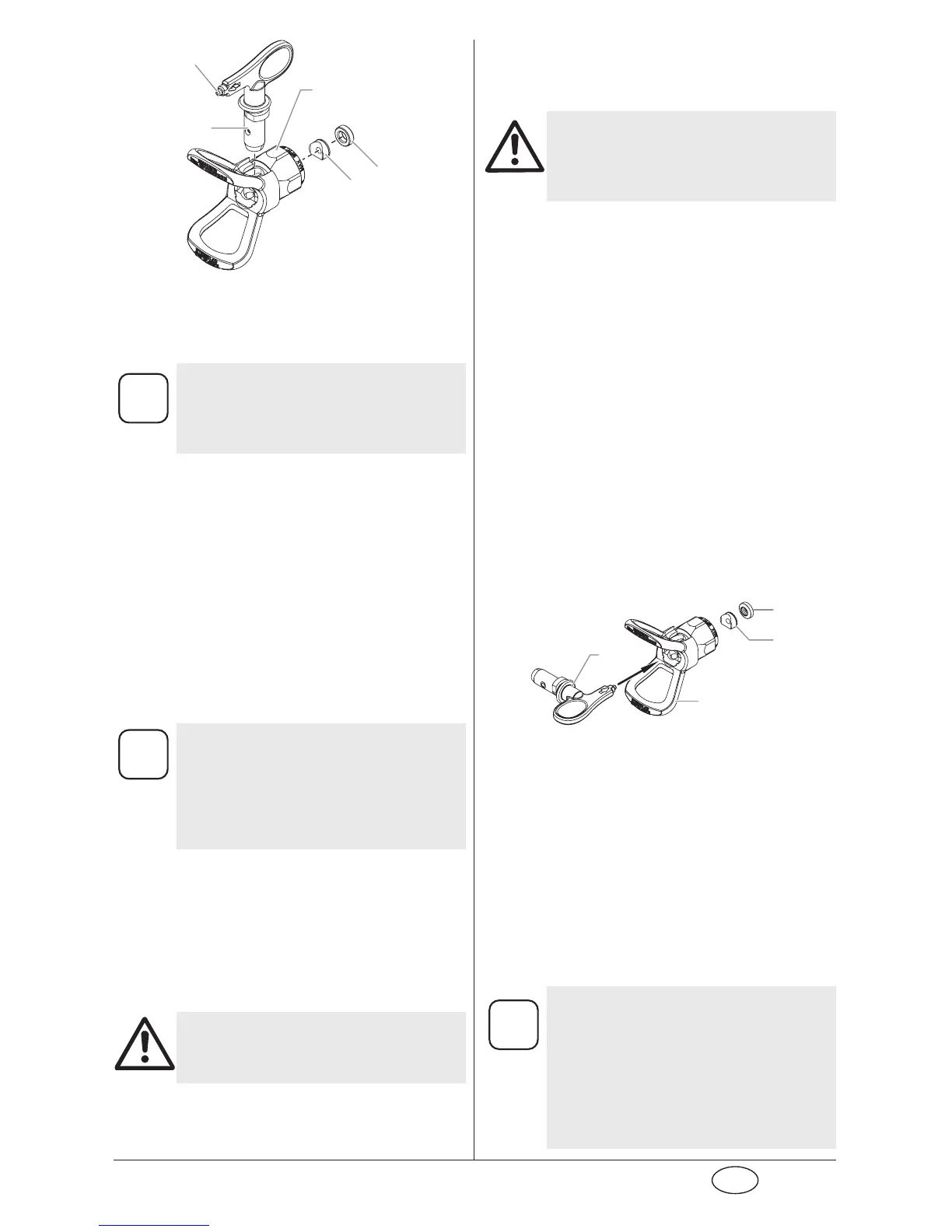

7. Enrosque el protector de la boquilla
en la pistola. Coloque el protector en
la posición de pulverización deseada y
apriételo rmemente.
i
La echa de la empuñadura
de la boquilla debe apuntar
directamente al punto que se va a
pulverizar.
Funcionamiento
1. Asegúrese de que la echa de la
empuñadura de la boquilla apunta direct-
amente al punto que se va a pulverizar.
2. Ponga en funcionamiento el pulverizador.
Consulte las instrucciones del manual de
usuario del pulverizador.
3. Regule la presión de líquido del
pulverizador hasta que se haya atomizado
por completo la sustancia. Pulverice
siempre con la mínima presión necesaria
para conseguir el resultado deseado.
i
La boquilla de pulverización
determina el tamaño del patrón
de pulverización y de su alcance. Si
necesita un mayor alcance, utilice
una boquilla más grande en vez de
aumentar la presión de líquido.
4. Para limpiar una boquilla taponada:
a. Gire la boquilla 180º de modo que la
echa de la empuñadura de la boquilla
apunte hacia la dirección contraria de
pulverización.
b. Apriete una vez el gatillo de la pistola
para que la presión desatasque la
obstrucción.
Atención
Nunca apriete el gatillo más de
una vez estando la boquilla al
revés.
c. Repita este procedimiento hasta
eliminar la obstrucción de la boquilla.
Cambio de boquilla
Las boquillas pueden quitarse y sustituirse
fácilmente sin tener que desmontar la pistola.
Nunca intente cambiar o limpiar la
boquilla o el protector de la misma
sin realizar antes el “Procedimiento
para liberar presión”.
1. Ejecute el “Procedimiento para liberar
presión” descrito en el manual de usuario
del pulverizador.
2. Quite la boquilla de la ranura de su
protector.
3. Introduzca la nueva boquilla en la ranura
del protector. La echa de la empuñadura
de la boquilla debe apuntar directamente
al punto que se va a pulverizar.
Desmontaje de la junta de estanqueidad y
de la junta de la boquilla
1. Retire la boquilla (1) de la protección de
la boquilla (2).
2. Inserte la pieza de sujeción de la boquilla
por la parte delantera de la protección de
boquilla.
3. Empuje el sello de la boquilla (3) y su
retén (4) por la parte posterior de la
protección de boquilla.
2
1
3
4
Identicación de tamaños de boquillas
Para identicar los tamaños de las boquillas,
use la siguiente fórmula. En este ejemplo se
empleará un tamaño de boquilla “517”.
El primer dígito multiplicado por dos
representa el tamaño del patrón de
pulverización al pulverizar a 12” (unos 30 cm)
de la supercie de trabajo:
5 x 2 = patrón de pulverización de 10” (25,4 cm)
Los otros dos dígitos representan el diámetro
del oricio de la boquilla
17 = oricio de 0,017” (0,043 cm)
i
Las boquillas de pulverización
desgastadas afectarán
negativamente al patrón de
pulverización, lo que reducirá
la producción, empeorará
los acabados y desperdiciará
material. Sustituya las boquillas
desgastadas de inmediato.
