Tormatic T75 DES - Installation

30-FR T75 DES

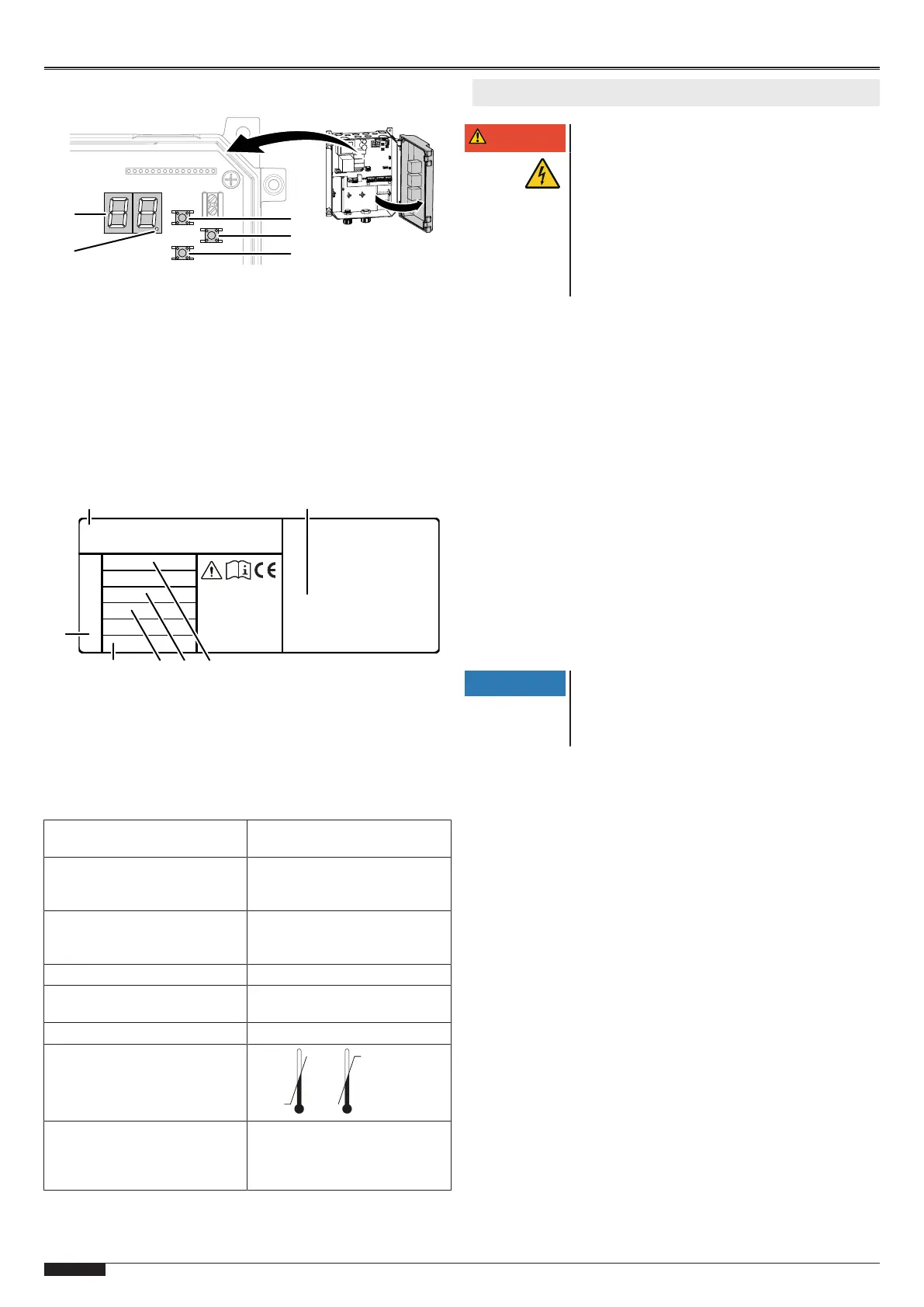

Éléments de commande pour la programmation
1
2
5
4
3
1 Affichage LED 3 Touche de navigation «vers le
haut»
2 Point LED (confirmation
saisie de programmation)
4 Touche de programmation
(touche «Prog»)
5 Touche de navigation «vers le
bas»
Plaque signalétique
La plaque signalétique se trouve sur le côté du boîtier de la com-
mande. Les valeurs de raccordement indiquées doivent être res-
pectées.
Made in Germany
WN XXXXXX XX/XX
7
1
2
3456
1 Type de commande 5 Puissance moteur maximum
2 Fabricant et adresse 6 Indice de protection
3 Tension d'alimentation 7 Numéro de série usine
4 Intensité
Caractéristiques techniques
Hauteur x largeur x profondeur 250mm x 215mm x 120mm
Montage vertical
Passages de câbles 6 x M20
2 x M16
2 X M20 découpe en V
Tension d'alimentation 3 N~ 400V
3~ 230V
1 N~ 230V
Tension de commande 24V DC
Puissance moteur maximum 0,6kW max. pour 230V AC
1,1kW max. pour 400V AC
Indice de protection IP54
Température de service
-20 °C
+50 °C
Fabricant Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4 Installation
DANGER
Danger lié à une tension électrique
Le produit fonctionne avec une tension électrique
dangereuse. Avant de commencer l’installation, il
es impératif d’observer les points suivants:
• Tous les travaux sur les raccordements
électriques doivent être exécutés par un
électricien qualifié.
• Le raccordement au secteur doit être effec-
tué en fonction de la tension secteur dispo-
nible.
Parallèlement aux instructions, référez-vous aux illustrations
du chapitre «Schémas de raccordement».
1. Outillage requis
Le montage de la commande requiert les outils suivants:
• Mètre pliant ou mètre ruban
• Clé plate SW13
• Tournevis cruciforme PH, taille 2
• Perceuse
• Foret Ø 6 mm
• Tournevis Torx, T20
• Tournevis plat d'électricien
• Niveau à bulle
• Crayon de marquage
2. Ouverture du couvercle de la commande
Ouvrez le couvercle de la commande en dévissant les deux vis
latérales du couvercle, à gauche ou à droite au choix.
3. Montage de la commande
Montez la commande conformément au schéma de perçage.
AVIS
Choix de l’emplacement de montage
Observez lors du choix de l’emplacement de
montage les conditions indiquées dans les ca-
ractéristiques techniques.
4. Dénomination des raccordements
J1 Entrée start / impulsion (OUVERTURE / STOP /
FERMETURE)
J2 Barrière photoélectrique de sécurité 2-fils ou 4-fils
J3 Tranche de sécurité OSE / 8K2 / DW, contact câble lâche,
contact de portillon
J4 Antenne
J5 Raccordement récepteur radio
J6 sans fonction
J7 sans fonction
J8 Touches de commande
J9 Fin de course numérique - câble moteur
J11 sans fonction
X1 Raccordement secteur
X2 Entraînement de porte
X3 Relais contact flottant 1, relais d’état de la porte
X4 24V DC, max. 150mA
