Tormatic T75 DES - Opis Produktu

PL-71T75 DES

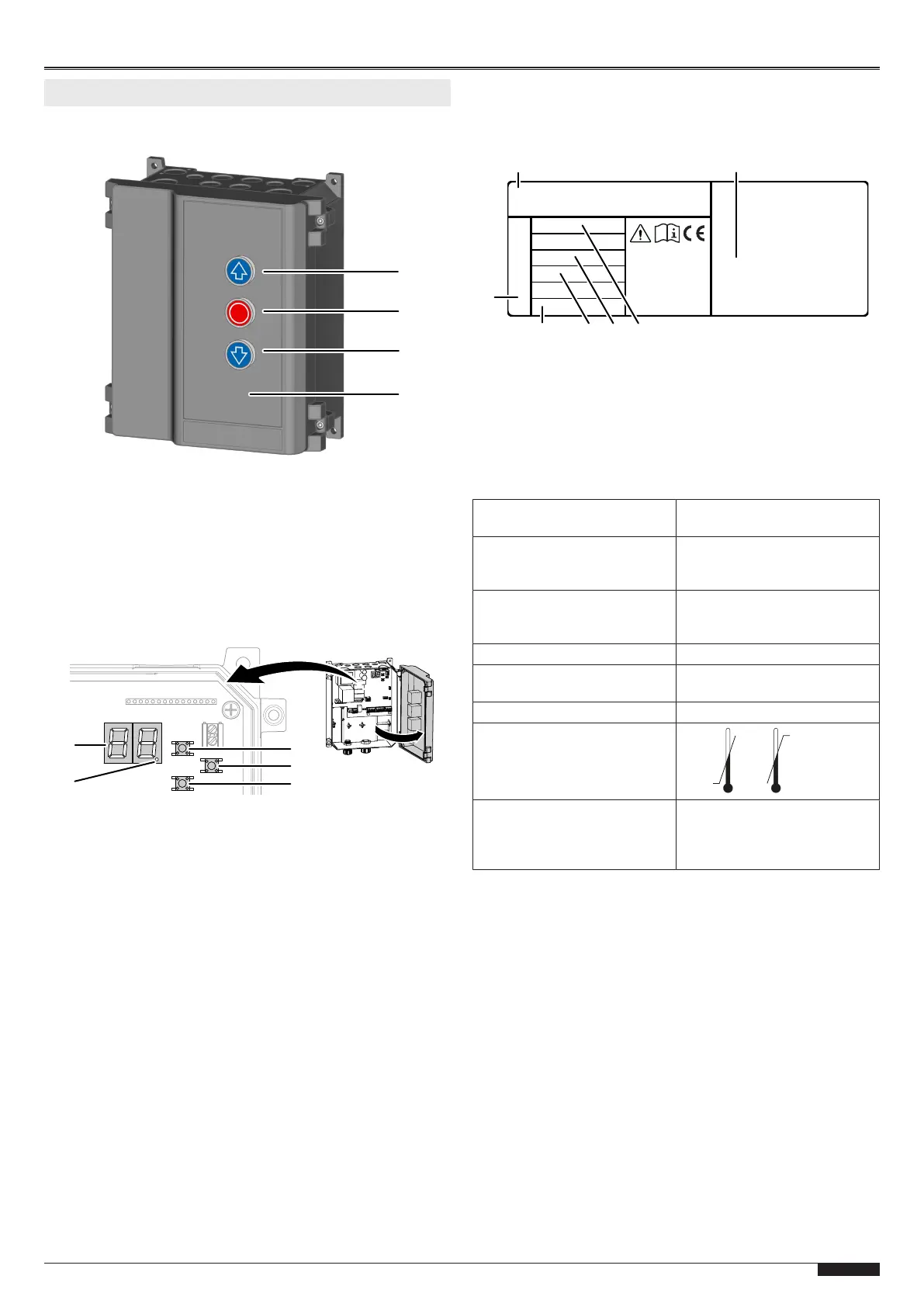

3 Opis produktu
Elementy obsługi systemu sterowania
1
2
3
4
Nr Oznaczenie
1 Przycisk otwarcia bramy
2 Przycisk STOP
3 Przycisk zamknięcia bramy
4 Pokrywa obudowy
Elementy obsługowe służące do programowania
1
2
5
4
3
1 Wyświetlacz LED 3 Klawisz nawigacji w górę
2 Punkt LED
(potwierdzenie
wprowadzania danych
programowych)
4 Przycisk programowania
(przycisk Prog)
5 Przycisk nawigacji w dół
Tabliczka znamionowa
Tabliczka znamionowa znajduje się z boku obudowy sterowania.
Uwzględnij podane parametry przyłącza.
Made in Germany
WN XXXXXX XX/XX
7
1
2
3456
1 Typ sterowania 5 Maks. moc silnika
2 Producent i adres 6 Stopień ochrony
3 Napięcie zasilania 7 Numer WN
4 Natężenie prądu
elektrycznego
Dane techniczne
wysokość x szerokość x
głębokość
250mm x 215mm x 120mm
Montaż w pozycji pionowej
Przeloty kablowe 6 x M20
2 x M16
2 x M20 z rowkiem
Napięcie zasilania 3 N~ 400V
3~ 230V
1 N~ 230V
Napięcie sterujące 24V DC
Maks. moc silnika maks. 0,6kW przy 230V AC
maks. 1,1kW przy 400V AC
Stopień ochrony IP54
Temperatura pracy
-20 °C
+50 °C
Producent Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
