Tormatic T75 DES - Instalación

44-ES T75 DES

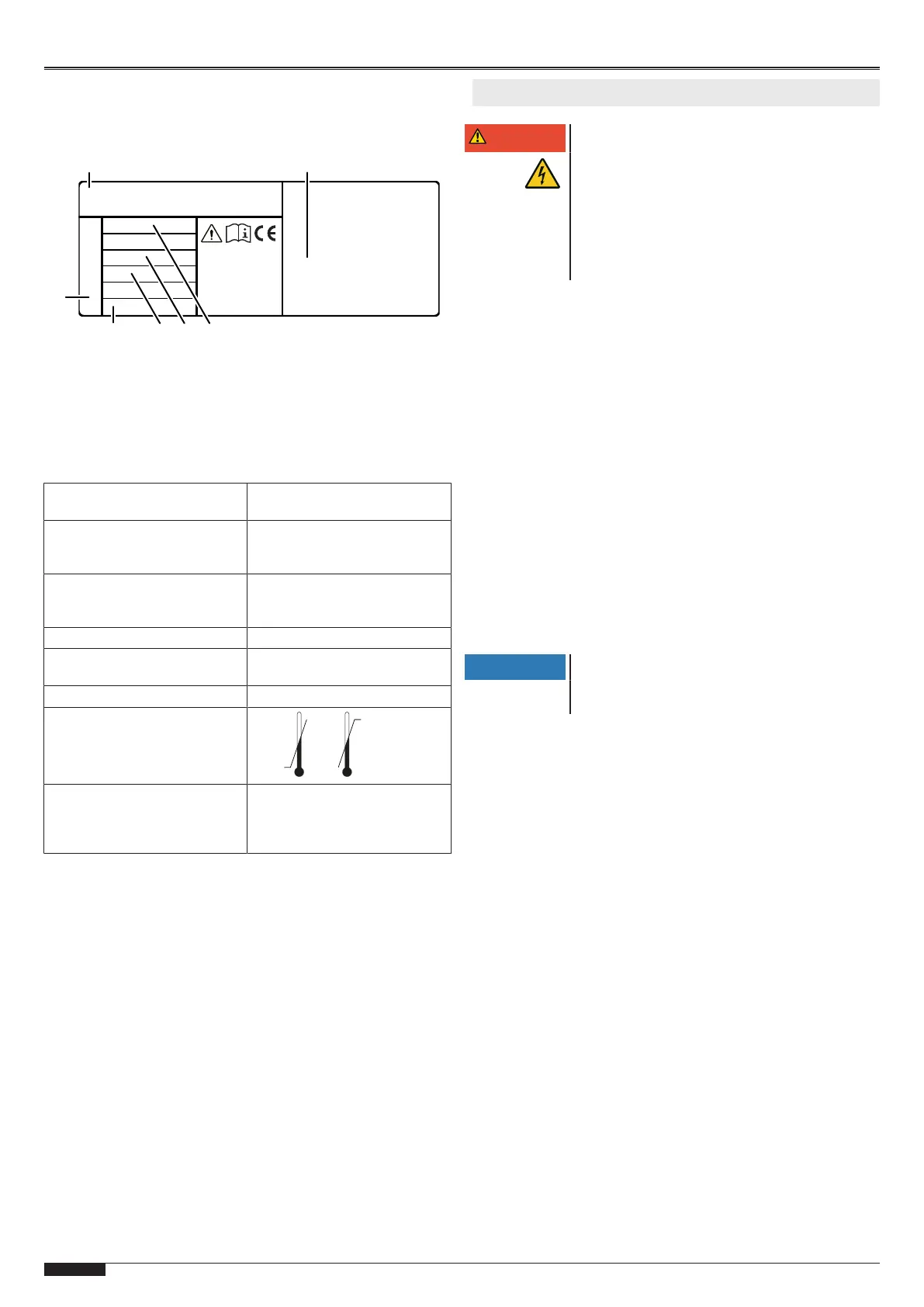

Placa de características
La placa de características se ubica en el lateral de la carcasa
del control. Deben respetarse los valores de conexión indicados.
Made in Germany
WN XXXXXX XX/XX
7
1
2
3456
1 Tipo de control 5 Potencia máx. del motor
2 Fabricante y dirección 6 Tipo de protección
3 Tensión de alimentación 7 Número WN
4 Intensidad de corriente
Información técnica
Alto x ancho x largo 250mm x 215mm x 120mm
Montaje en vertical
Conductos de cables 6 x M20
2 x M16
Corte en V 2 x M20
Tensión de alimentación 3 N - 400V
3~ 230V
1 N - 230V
Tensión de control 24V CC
Potencia máx. del motor máx. 0,6kW con 230V AC
máx. 1,1kW con 400V AC
Tipo de protección IP54
Temperatura de servicio
-20 °C
+50 °C
Fabricante Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4 Instalación
PELIGRO
Peligro debido a tensión eléctrica
El producto funciona con tensión eléctrica eleva-
da. Antes de iniciar la instalación, se debe ase-
gurar lo siguiente:
• Encargue todos los trabajos en las conexio-
nes eléctricas a personal electricista.
• La conexión a la red eléctrica debe estable-
cerse conforme a la tensión de red disponi-
ble.
Además de las indicaciones sobre el manejo, observe tam-
bién las ilustraciones del capítulo Esquemas de conexión.
1. Herramientas necesarias
Para el montaje del control necesita las siguientes herramientas:
• Metro plegable de madera o cinta métrica
• Llave de boca SW13
• Destornillador de estrella PH; med. 2
• Taladro
• Broca de 6mm
• Destornillador Torx, med. T20
• Destornillador de ranura eléctrico
• Nivel de burbuja
• Lápiz para marcar
2. Apertura de la tapa del control
Abra la tapa de la carcasa aflojando los dos tornillos a la izquier-
da o a la derecha de la tapa.
3. Montaje del control
Monte el control de acuerdo con el esquema de perforaciones.
AVISO
Elección del lugar de montaje
Al elegir el lugar de montaje, observe los requisi-
tos indicados en los datos técnicos.
4. Denominación de las conexiones
J1 Inicio / Entrada de impulso (ABRIR / PARAR / CERRAR)
J2 Barrera fotoeléctrica de seguridad de 2 o 4cables
J3 Seguro del canto de cierre OSE / 8K2 / DW, interruptor de
cable flojo, contacto de puerta de paso
J4 Antena
J5 Conexión del receptor inalámbrico
J6 sin función
J7 sin función
J8 Botones de mando
J9 Interruptor final digital - Cable del motor
J11 sin función
X1 Conexión de red
X2 Accionamiento del portón
X3 Contacto sin potencial de relé 1, relé del estado del portón
X4 24V CC máx. 150mA
