Tormatic T75 DES - Installation

DE-3T75 DES

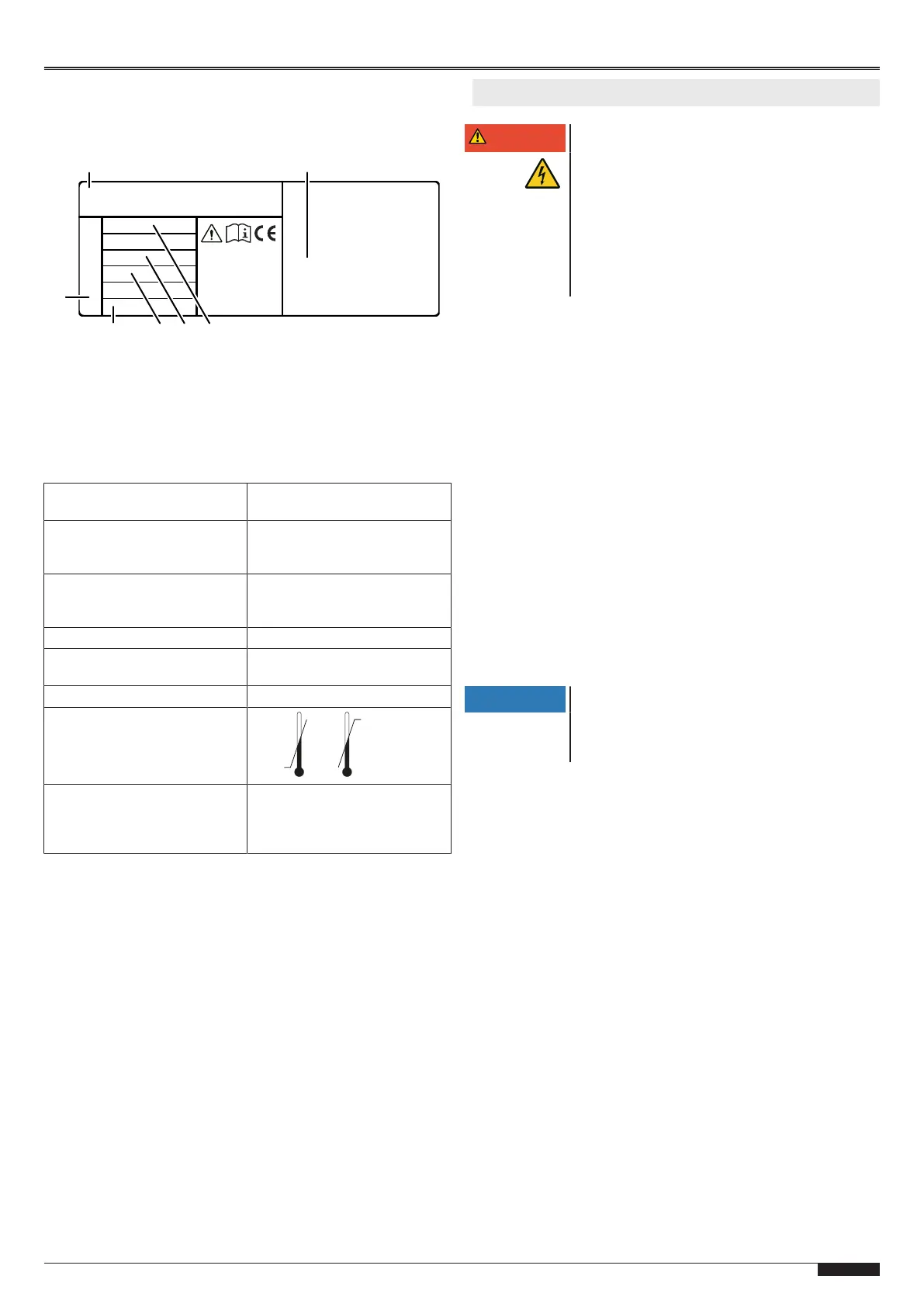

Typenschild
Das Typenschild befindet sich seitlich am Steuerungsgehäuse.
Die angegebenen Anschlusswerte sind zu beachten.
Made in Germany
WN XXXXXX XX/XX
7
1
2
3456
1 Steuerungstyp 5 Max. Motorleistung
2 Hersteller und Adresse 6 Schutzart
3 Versorgungsspannung 7 WN-Nummer
4 Stromstärke
Technische Daten
Höhe x Breite x Tiefe 250mm x 215mm x 120mm
Montage senkrecht
Kabeldurchführungen 6 x M20
2 x M16
2 x M20 V-Ausschnitt
Versorgungsspannung 3 N~ 400V
3~ 230V
1 N~ 230V
Steuerspannung 24V DC
Max. Motorleistung max. 0,6kW bei 230V AC
max. 1,1kW bei 400V AC
Schutzart IP54
Betriebstemperatur
-20 °C
+50 °C
Hersteller Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4 Installation
GEFAHR
Gefahr durch elektrische Spannung
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Installation ist Folgen-
des zu beachten:
• Lassen Sie sämtliche Arbeiten an elektri-
schen Anschlüssen durch eine Elektrofach-
kraft ausführen.
• Der Netzanschluss muss entsprechend der
vorhandenen Netzspannung ausgeführt
werden.
Folgen Sie parallel zu den Handlungsanweisungen auch den
Abbildungen im Kapitel Anschlusspläne.
1. Benötigte Werkzeuge
Für die Montage der Steuerung benötigen Sie folgende Werkzeu-
ge:
• Holzgliedermaßstab oder Maßband
• Maulschlüssel SW13
• Kreuzschlitz-Schraubendreher PH, Gr. 2
• Bohrmaschine
• Bohrer 6 mm
• Torx-Schraubendreher, Gr. T20
• Elektriker-Schlitz-Schraubendreher
• Wasserwaage
• Stift zum Anzeichnen
2. Öffnen der Steuerungsabdeckung
Öffnen Sie den Gehäusedeckel, indem Sie wahlweise die beiden
Schrauben links oder rechts an der Abdeckung lösen.
3. Montage der Steuerung
Montieren Sie die Steuerung entsprechend der Bohrskizze.
HINWEIS
Auswahl des Montageortes
Beachten Sie bei der Auswahl des Montageortes
die Voraussetzungen entsprechend den techni-
schen Daten.
4. Anschluss-Benennung
J1 Start / Impuls-Eingang (AUF / HALT / ZU)
J2 Sicherheitslichtschranke 2- oder 4-Draht
J3 Schließkantensicherung OSE / 8K2 / DW,
Schlaffseilschalter, Schlupftürkontakt
J4 Antenne
J5 Anschluss Funkempfänger
J6 ohne Funktion
J7 ohne Funktion
J8 Bedientasten
J9 Digitaler Endschalter - Motorkabel
J11 ohne Funktion
X1 Netzanschluss
X2 Torantrieb
X3 Potentialfreier Relais Kontakt 1, Torstatusrelais
X4 24V DC, max. 150mA
