Tormatic T75 DES - Programowanie

PL-73T75 DES
8. Bramki świetlne
Wybierz jeden z wariantów podłączenia bramek świetlnych:
Ilustr.
a
2-przewodowa bramka świetlna LS2
Ilustr.
b
4-przewodowa bramka świetlna LS5 z funkcją testu
Ilustr.
c
Odblaskowa bramka świetlna
Następnie wybierz odpowiednią fotokomórkę w punkcie36 menu.
W przypadku wybrania wartości 3 "Bramka świetlna zamontowa-
na w futrynie", podczas ponownego uruchomienia funkcji ZA-
MKNIJ, sterownik wykona ruch uczący się wykrywania pozycji.
Wykonywanie procedury uczenia jest sygnalizowane przez wy-
świetlanie wartości E10 na ekranie LED.
WSKAZÓWKA
Nie przerywaj procedury uczenia.
Zakłócenie procedury uczenia może spowodo-
wać zaprogramowanie nieprawidłowej pozycji.
9. Puszka przyłączeniowa bramy
Ilustr.
a
Puszka przyłączeniowa bramy umożliwia podłączenie
zabezpieczenia krawędzi zamykającej, styku drzwiowego i wy-
łącznika linkowego. Styk bramy i wyłączniki linowe są połączone
szeregowo elektrycznie i są monitorowane przez sterowanie. W
przypadku stosowania bramy, styk bramy (model Entrysense
6k8) podłącz do puszki przyłączeniowej bramy. W tym celu usuń
rezystor 2 kOhm z puszki przyłączeniowej bramy, i w to miejsce
podłącz styk Entrysense. Czujnik Entrysense jest testowaniu
zgodnie z przepisami PL C wg normy EN13849-1 i jest monitoro-
wany przez sterowanie bramy.
Linkę sterowania podłączaj do normalnie zamkniętych przełączni-
ków zgodnych z normą EN60947-5-1, załącznik K. Ich zasilanie
z puszki przyłączeniowej bramy musi być prowadzone po skrzy-
dle bramy i w sposób zabezpieczający przed uszkodzeniem. W
przypadku trybu impulsowego, podłącz zabezpieczenie krawędzi
zamykającej i zmień odpowiednie ustawienie w punkcie35 menu.
Wartość rezystancji pomiarowej zabezpieczenia krawędzi zamy-
kającej 8k2 jest wyświetlana po długim naciśnięciu przycisku
Prog w punkcie 35 menu. Przykład: Wartość 82 oznacza
8k2. Naciśnij krótko przycisk Prog , aby anulować wyświetla-
nie.
OSTROŻNIE
Niebezpieczeństwo zmiażdżenia i uderzenia
przez zamykającą się bramę
Listwa czujnikowa może być eksploatowana wy-
łącznie wraz z funkcją testową.
• W tym celu ustaw wartość 2 w punkcie 35
menu.
10. Odbiornik radiowy
W celu użycia nadajnika ręcznego, podłącz moduł odbiornika
(opcja) do styku J5 (rys.
a
) i podłącz antenę do styku J4. W celu
zaprogramowania nadajnika ręcznego wykonaj czynności opisa-
ne w punkcie Programowanie bezprzewodowego nadajnika
ręcznego w rozdziale Programowanie.
11. Wyjścia przekaźnikowe
Ilustr.
a
Sterowanie umożliwia wykorzystanie czujnika przerzut-
nikowego, maks. obciążenie: 250VAC / 2A lub 24VDC / 1A.
Wyjście 24 V styku X4 może być obciążone prądem wynoszącym
maks. 150mA.
Wybierz żądaną funkcję przekaźnika w punkcie 45.
5 Programowanie

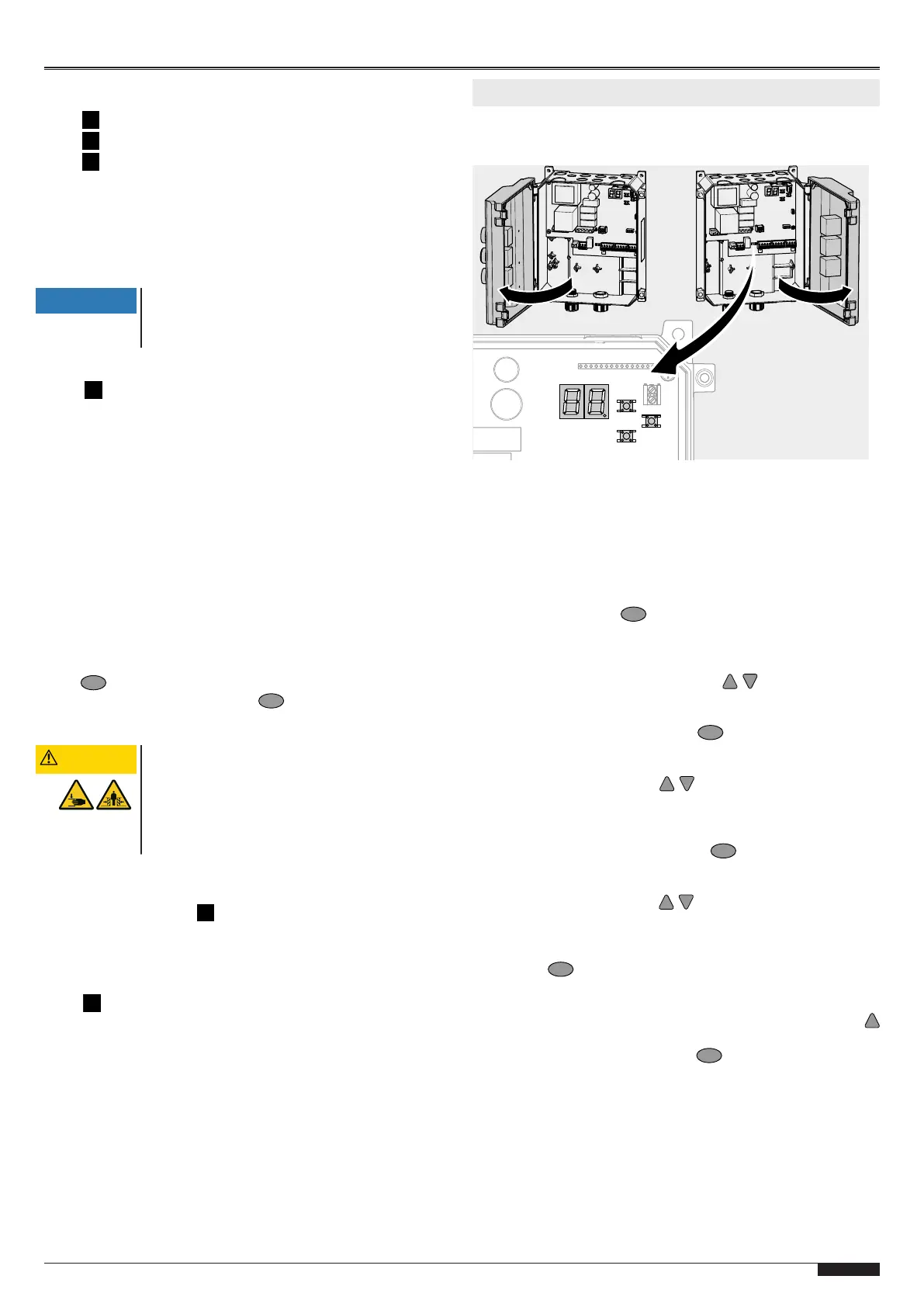

W celu zaprogramowania Torsteuerung otwórz pokrywę obudo-
wy.
Programowanie jest sterowane z poziomu menu. Wykonaj
wszystkie ustawienia zgodnie z rozdziałem Procedura progra-
mowania , patrz również Struktura menu. Rozdział Przegląd
programu pokazuje pełny zakres menu.
Procedura programowania
W celu przeprowadzenia zmian w oprogramowaniu, wykonaj na-
stępujące czynności:
1. Naciśnij przycisk , aby przejść do programowania ste-
rowania. Wyświetlacz LED zawiera dostępne menu główne
(zwane dalej "menu"). Dostępnych jest maksymalnie 9 me-
nu.
2. Za pomocą przycisków nawigacji  wybierz odpowied-
nie menu. Wyświetlacz LED oznacza aktualnie wybraną
pozycję wartością 1-9.
3. Potwierdź wybór przyciskiem . Pierwsza cyfra wyświe-
tlacza LED oznacza teraz aktualne menu. Druga cyfra
oznacza aktualny punkt podmenu w ramach tego menu.
4. Za pomocą przycisków  wybierz żądany punkt menu.
Łącznie dostępnych jest do 10 punktów menu (0-9). Druga
cyfra wskaźnika LED wskazuje aktualny wybór jako wartość
0-9.
5. Potwierdź wybór przyciskiem . Aktualnie ustawiona
wartość dla danego punktu menu będzie błyskać na wy-
świetlaczu LED.
6. Za pomocą przycisków  ustaw żądaną wartość. W za-
leżności od punktu menu, możliwe jest wprowadzenie war-
tości od 0 do 99.
7. Potwierdź wprowadzoną wartość poprzez naciśnięcie przy-
cisku . Pięciokrotne błyśnięcie kropki LED na wyświe-
tlaczu oznacza potwierdzenie wprowadzonej wartości i po-
przedza powrót do wyboru punktu menu.
8. W celu zakończenia programowania, naciskaj przycisk
wielokrotnie, aż na wyświetlaczu pojawi się wskazanie - -.
9. Potwierdź wybór przyciskiem w celu zakończenia pro-
gramowania.
