Tormatic T75 DES - Page 76

74-PL T75 DES

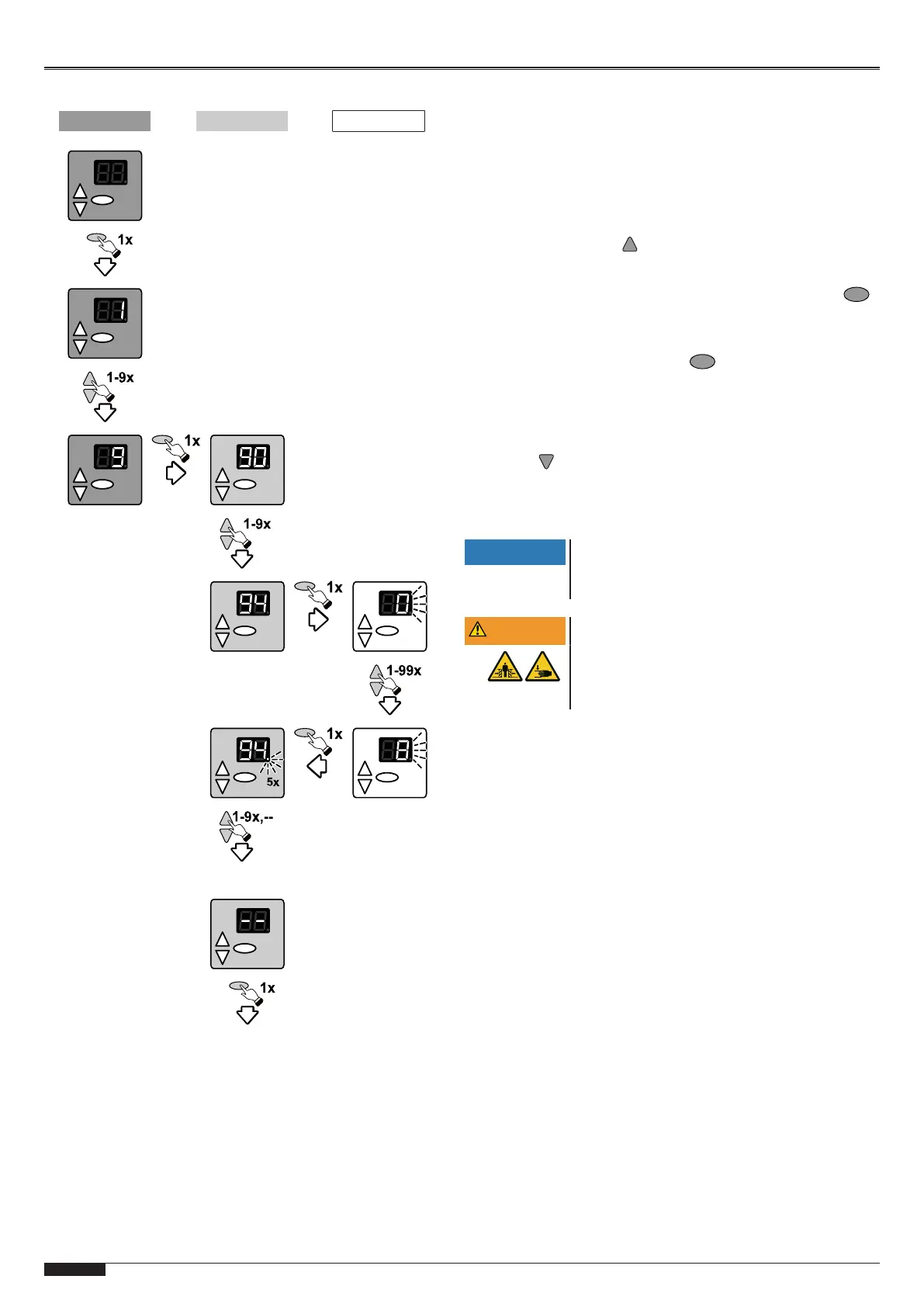

Wyświetlanie struktury menu
Menu Punkt menu Wybór
1.
Aktywacja programowania
2. Wybór menu
3. Potwierdzenie wyboru
menu głównego
4. Wybór punktu menu
5. Potwierdzenie wyboru
punktu menu
6. Ustawienie żądanej wartości
7. Potwierdzenie
ustawienia
8. Przejście do
następnego punktu
menu lub
zakończenie
programowania
9. Wyjście z
programowania
Wyjście
Menu 3 Ustawienia podstawowe i pierwsze
uruchomienie
Ustawianie położeń końcowych bramy (punkty menu 30 i 31)
Górne i dolne położenie końcowe muszą być ustawiane bezpo-
średnio kolejno po sobie.
1. Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejść do punktu 30 menu "Górne położenie krańcowe
bramy", tak aby na wyświetlaczu błyskała liczba30.
2. Aby ustawić pozycję górnego położenia krańcowego, przy-
trzymaj przycisk naciśnięty do momentu całkowitego
otwarcia bramy.
ð Jeśli brama porusza się w złym kierunku, zmień
kierunek przesuwu. Naciśnij i przytrzymaj przycisk
przez 5sekund, a następnie powtórz krok2.
3. Po ustawieniu górnego położenia końcowego, ustaw dolne
położenie końcowe. Wyjdź z punktu 30 menu przez jedno-
krotne naciśnięcie przycisku . Punkt LED na wyświetla-
czu błyśnie 5 razy sygnalizując potwierdzenie wprowadzo-
nych danych.
4. Przejdź do punktu 31 menu "Dolne położenie końcowe bra-
my”
5. Aby ustawić dolne położenie krańcowe, przytrzymaj przy-
cisk wciśnięty do momentu całkowitego zamknięcia bra-
my.
6. Potwierdź wprowadzoną wartość w celu zakończenia usta-
wiania.
WSKAZÓWKA
Brama musi być wyważona sprężynowo.
W zależności od napędu brama musi być wywa-
żona sprężynowo.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia i uderzenia
przez zamykającą się bramę
Pamiętaj, że podczas ustawiania położenia, kra-
wędź zamykająca oraz bramka świetlna i zabez-
pieczenie krawędzi zamykającej nie są aktywne.
Dokładna regulacja górnego położenia krańcowego (punkt
menu 33) i dolnego położenia krańcowego (punkt menu 34)
bramy
1. Wybierz w sterowaniu menu 3 "Ustawienia podstawowe" i
przejdź do punktu 33 menu "Dokładna regulacja górnego
położenia krańcowego".
ð Na wyświetlaczu LED błyska fabrycznie ustawiona
wartość50.
2. W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80mm. Wartości od 50 do 99 odpowiadają położeniu od 0
mm do ok. +80mm.
3. Potwierdź wprowadzone dane i przejdź do punktu menu 34
"Dokładna regulacja dolnego położenia krańcowego".
4. W celu dokonania dokładnej korekty możliwe jest zastoso-
wanie wartości od 0 do99. Wartości od 50 (ustawienie fa-
bryczne) do 0 odpowiadają położeniu od 0 mm do około
-80mm. Wartości od 50 do 99 odpowiadają położeniu od
0 mm do ok. +80mm.
