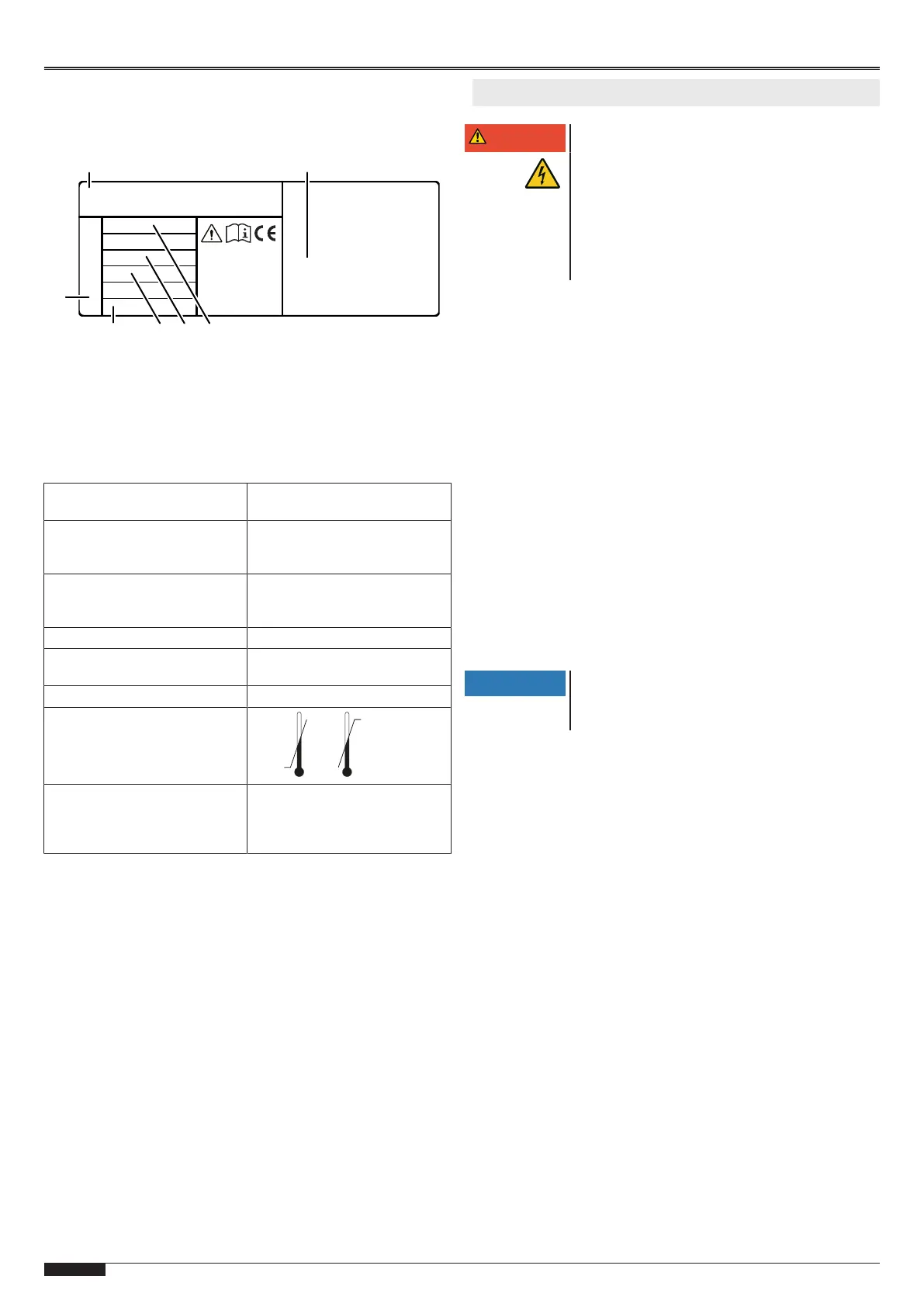

58-NL T75 DES
Typeplaatje
Het typeplaatje bevindt zich op de zijkant van de besturingsbehui-
zing. De opgegeven aansluitwaarden aanhouden.
Made in Germany
WN XXXXXX XX/XX
7
1
2
3456
1 Besturingstype 5 Max. motorvermogen
2 Fabrikant en adres 6 Beschermingsgraad
3 Voedingsspanning 7 WN-nummer
4 Stroomsterkte
Technische gegevens
Hoogte x breedte x diepte 250mm x 215mm x 120mm
Montage verticaal
Kabeldoorvoeren 6 x M20
2 x M16
2 x M20 V-snede
Voedingsspanning 3 N~ 400V
3~ 230V
1 N~ 230V
Stuurspanning 24V DC
Max. motorvermogen Max. 0,6kW bij 230V AC
Max. 1,1kW bij 400V AC
Beschermingsgraad IP54
Bedrijfstemperatuur
-20 °C
+50 °C
Fabrikant Novoferm tormatic GmbH
Eisenhüttenweg 6
D-44145 Dortmund
www.tormatic.de
4 Installeren
GEVAAR
Gevaar door elektrische spanning
Het product werkt met een hoge elektrische
spanning. Voor aanvang van het installeren moet
rekening worden gehouden met het volgende:
Laat alle werkzaamheden aan elektrische
aansluitingen uitvoeren door een elektro-
monteur.
De netaansluiting moet worden uitgevoerd
op basis van de aanwezige netspanning.
Parallel aan de instructies ook de afbeeldingen in het hoofd-
stuk aansluitschema's opvolgen.
1. Benodigd gereedschap
Voor de montage van de besturing is het volgende gereedschap
nodig:
Duimstok of rolmaat
Steeksleutel SW13
Kruiskopschroevendraaier PH, gr. 2
Boormachine
Boor 6 mm
Torx-schroevendraaier, gr. T20
Geïsoleerde sleufschroevendraaier
Waterpas
Stift voor aftekenen
2. Openen van de besturingsafdekking
Open het behuizingsdeksel door naar keuze de beide schroeven
links of rechts van de afdekking los te draaien.
3. Montage van de besturing
Monteer de besturing volgens de boorschets.
LET OP
Keuze van de montagelocatie
Bij de keuze van de montagelocatie de voor-
waarden in de technische gegevens aanhouden.
4. Benaming aansluiting
J1 Start / puls-ingang (OPEN / STOP / DICHT)
J2 Veiligheidsfotocel 2- of 4-draads
J3 Sluitkantbeveiliging OSE / 8K2 / DW,
slapkabelschakelaar, loopdeurcontact
J4 Antenne
J5 Aansluiting draadloze ontvanger
J6 Geen functie
J7 Geen functie
J8 Bedieningstoetsen
J9 Digitale eindschakelaar
J11 Geen functie
X1 Netaansluiting
X2 Deuraandrijving
X3 Potentiaalvrij relais contact 1, deurstatusrelais
X4 24V DC, max. 150mA
