11
Installation
W-800

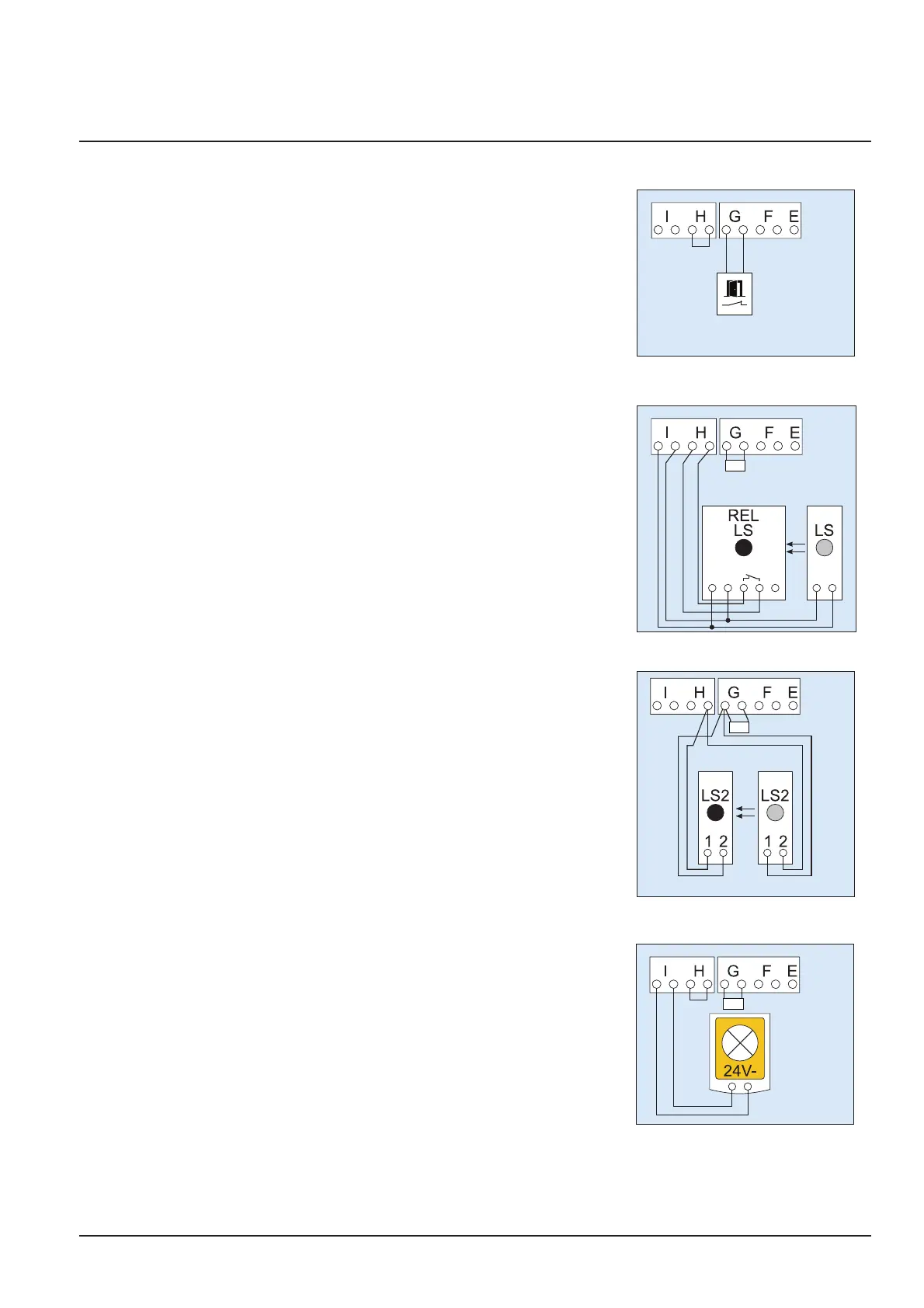

3. Eingang STOPP-A
Über diesen Eingang wird der Antrieb gestoppt bzw. der Anlauf
unterdrückt.
G - Anschluss für Schlupftürkontakt (Zubehör) oder Notstopp
Beachten Sie hierzu auch
„Menü H:
Einstellungen STOPP-A“ auf Seite 20.
4. Eingang STOPP-B
Über diesen Eingang wird die automatische Richtungsumkehr des
Antriebs während des Schließens aktiviert.
H - Anschluss 4-Draht Lichtschranke (z. B. LS5)
-+-+
8k2
G // H - Anschluss Lichtschranke LS2 (bei Verwendung einer anderen
Lichtschranke entnehmen Sie bitte die Anklemmpositionen aus
der Anleitung der Lichtschranke)
8k2
5. Spannungsversorgung 24 V DC, max. 100 mA (geschaltet)
I - Anschluss für z. B. 24 V-Signalleuchte (Zubehör)
8k2
