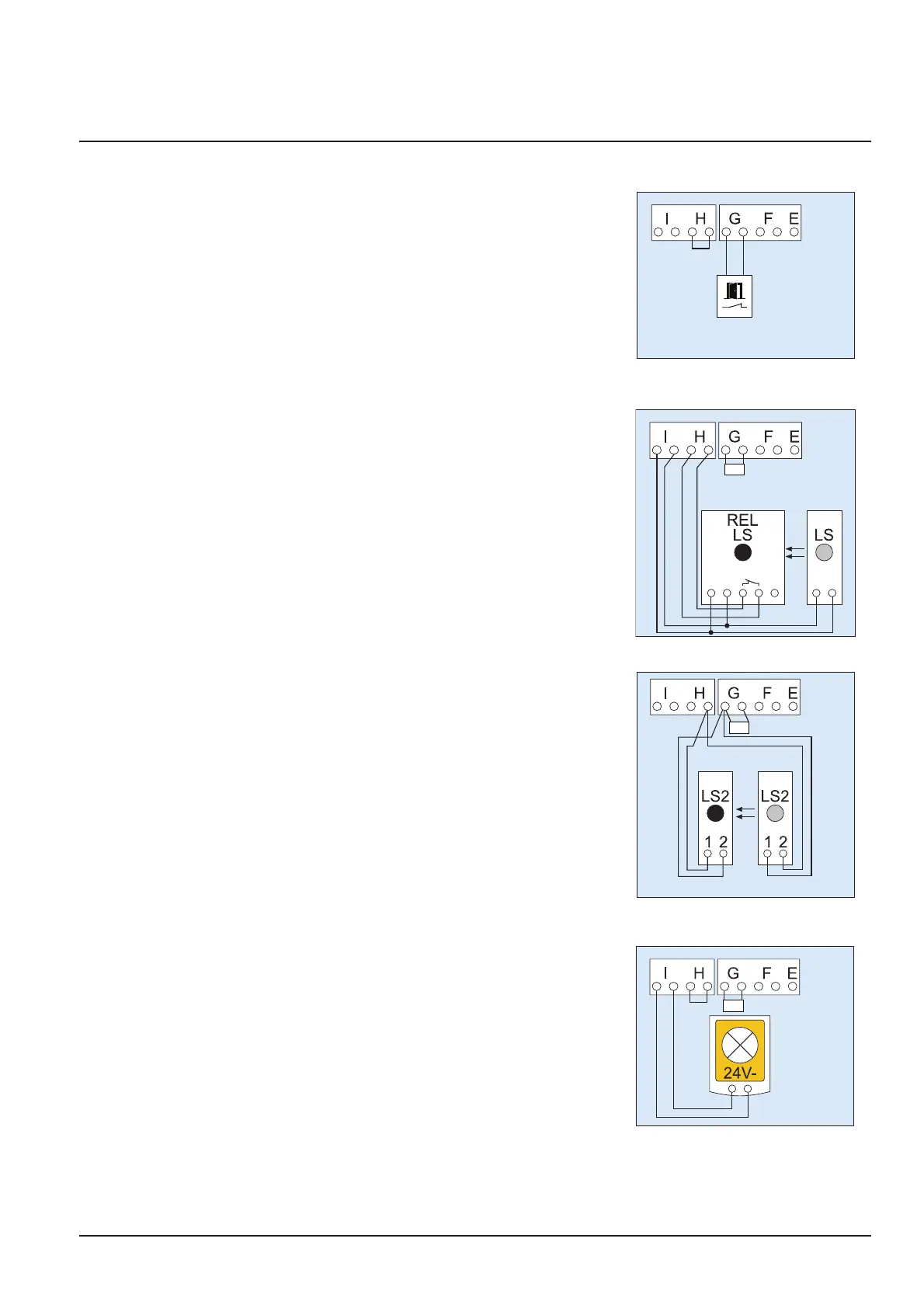

3. Ingang STOP A
Via deze ingang wordt de aandrijving gestopt respectievelijk de start
onderdrukt.
G - Aansluiting voor klinketcontact (accessoires) of noodstop.
Hiervoor ook “Menu H:
Instellingen STOP-A“ op pagina 76 opvolgen.
4. Ingang STOP B
Via deze ingang wordt de automatische richtingsomkeer van de aandrijving
tijdens het sluiten geactiveerd.
H - Aansluiting vierdraden-lichtslot (b.v. LS5)
-+-+
8k2
G // H - Aansluiting lichtslot LS2 (bij gebruik van een ander lichtslot
ontneemt u de aansluitposities uit de handleiding van het lichtslot)
8k2
5. Voedingsspanning 24 V DC, maximaal 100 mA (geschakeld)
I - Aansluiting voor bijvoorbeeld 24 V-signaallamp (accessoires)
8k2
