Multi Pro 1750Hydraulic System Page 4 − 46
Boom Lift Control Manifold Service

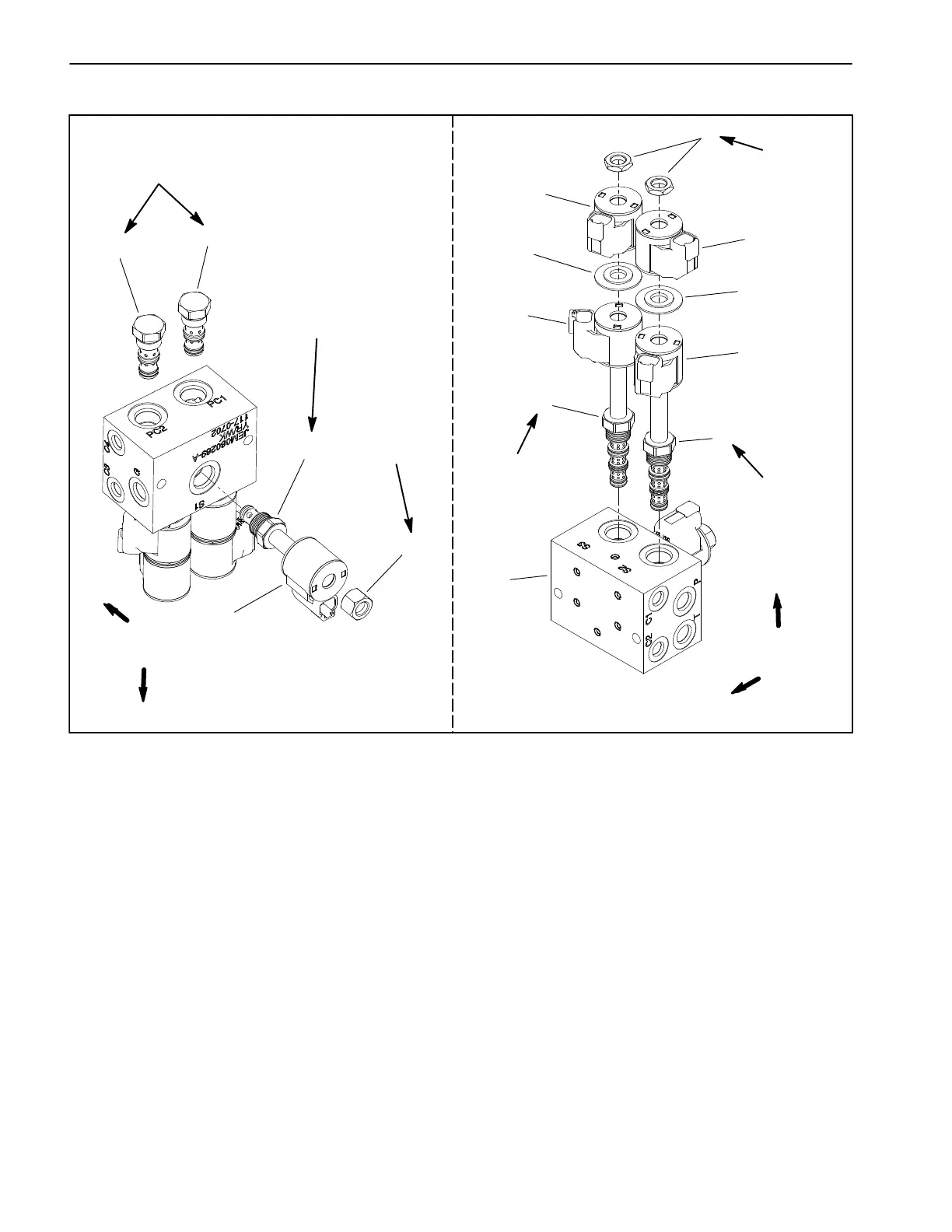

Figure 37
1. Manifold
2. Solenoid valve − S2 (RH boom)
3. Solenoid coil − S1
4. Coil spacer (2)
5. Solenoid valve − S3 (LH boom)
6. Nut
7. Solenoid valve − S1
8. Check valve − CV1 (PC1 port)
9. Solenoid coil − S3 (LH boom raise)
10. Solenoid coil − S3 (LH boom lower)
11. Solenoid coil − S2 (RH boom raise
)
12. Solenoid coil − S2 (RH boom lowe
r)
13. Nut (2)
14. Check valve − CV2 (PC2 port)
60 in−lb
(6.7 N−m)
2
10
1
5
4
12
11
9
4
20 ft−lb
(27 N−m)
20 ft−lb
(27 N−m)
FRONT
UP
FRONT
UP
13
20 ft−lb
(27 N−m)
6
8
7
3
60 in−lb
(6.7 N−m)
20 ft−lb
(27 N−m)
14
