備注
●只能使用絞合電線。
●電線類型:
H07RN-F或60245 IEC66以上
(1.5 mm
2
或以上)
室內機組
控制線
遙控器
70 mm
5 mm
4
65
1.打開向上的進氣格柵。
2.安全移除前面板的兩顆螺釘。
3.輕輕打開前面板的下部分，然後將前面板的上部分朝著您的
方向拉動，把它從後面板卸下，如圖1所示。
4.卸下前面板後，移去顯示裝置，並打開蓋子，如圖2和
3所示。
5.排列控制線，詳細步驟和說明如圖4所示。
6.安全連接控制線至顯示單元板終端，如圖5所示【請加
緊，但力矩不要超過0.12 N·m (0.01 kgf·m)】。
7.將控制線貫穿顯示裝置前蓋凹槽，然後用主殼重組顯示裝
置，即進行圖2和3的逆過程。注意不要讓顯示裝置前
後蓋壓迫控制線。
8.將控制線在電源連接電纜的相同部分，從室內單元拉出，如
圖6所示。
9.按步驟1至3的逆反過程重組室內單元。
室內單元

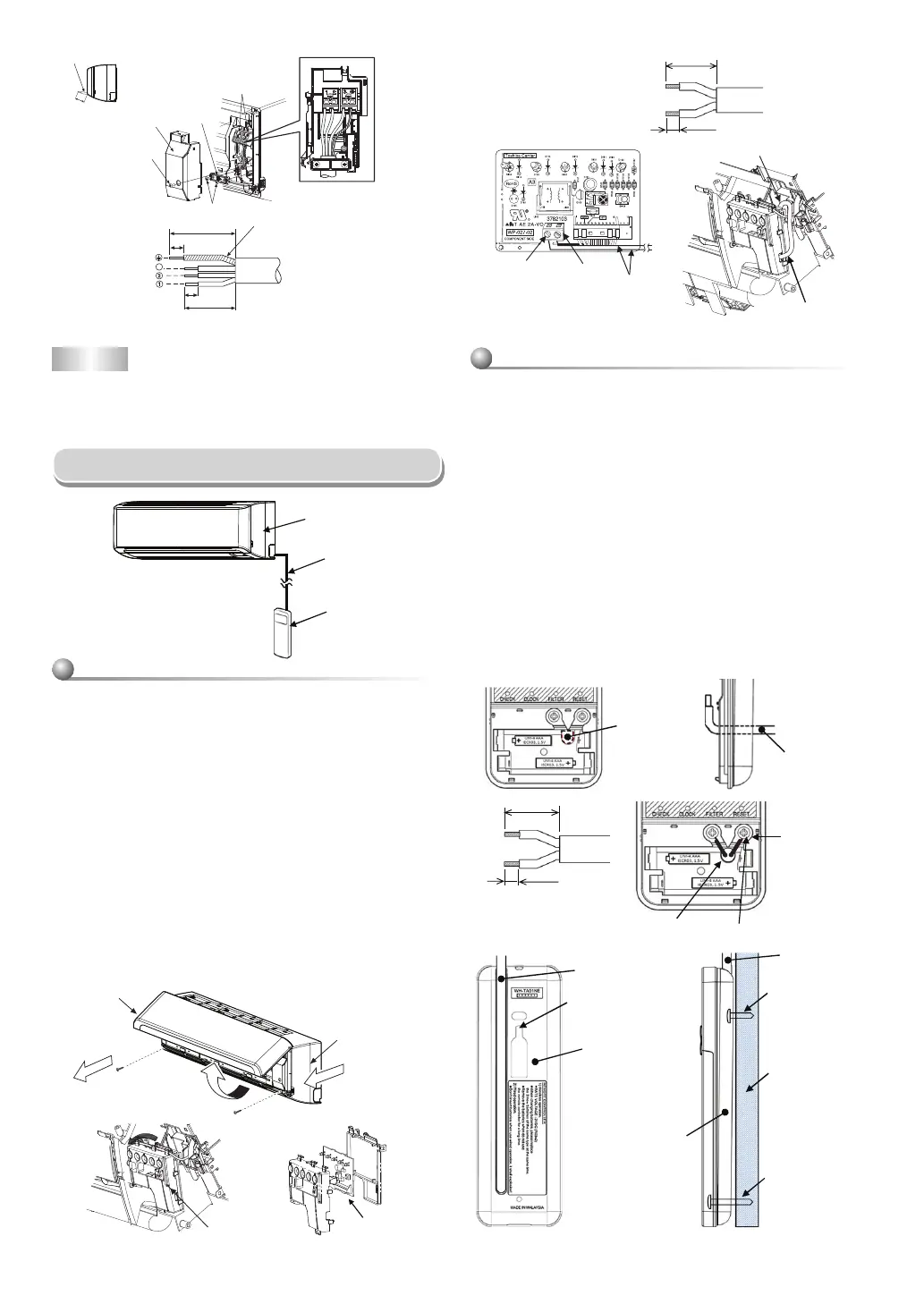

如何連接遙控器為有線操作
1
23
進氣格柵
前面板
顯示板
顯示裝置
* 導線尺寸28-22AWG
或0.08-0.32 mm
2
外直徑不超過4.7 mm，
控制線長度不超過30 m。
終端
控制線
出線凹槽
控制線
請加緊，但力矩不
要超過0.12 N·m
(0.01 kgf·m)
1.向下滑動遙控器蓋，將其揭開。
2.如果有電池，請取出。線路控制器和電池一起使用，可能
導致電池爆炸。
3.用螺絲刀在聚酯薄板上鑿一個洞，方便插入控制線，如圖
7所示。
4.從遙控器背面插入控制線，如圖8所示。
5.用提供的螺絲將控制線固定至終端，排列如圖9和!所
示【加緊，但力矩不要超過0.25 N·m (0.03 kgf·m)】。
6.將控制線穿過遙控器背面溝槽，如圖"所示。
7.將提供的螺絲(Ø3.1×16L) 固定在牆上，以懸掛遙控器，
如圖#所示。
8.標記並排列固定下面螺絲(Ø3.1×25L) 的洞，如圖#所
示。
9.裝上配送備件包的電池蓋，然後用提供的螺(Ø3.1×25L)
固定電池蓋至牆壁，如圖$所示【加緊，但力矩不要超
過0.15 N·m (0.02 kgf·m)】。
10.重新裝上遙控器蓋。
遙控器凹槽
78
"#
封閉插入控制
線的聚酯薄板
控制線
控制線
懸掛遙控器的洞
遙控器
控制線
懸掛遙控器螺絲
(Ø3.1×16L)
固定電池蓋螺絲
(Ø3.1×25L)
遙控器
牆
9!
30 mm
10 mm
控制線
終端
* 導線尺寸28-22AWG
或0.08-0.32 mm
2
外直徑不超過4.7 mm，
控制線長度不超過30 m。
請加緊，但力矩不
要超過0.25 N·m
(0.03 kgf·m)
3
連接電纜的剝除長度
螺釘
端子蓋
螺釘
電線夾
接地線
螺釘
100 mm
10 mm
10 mm
90 mm
連接電纜
大約20 cm
