Status-LED
0

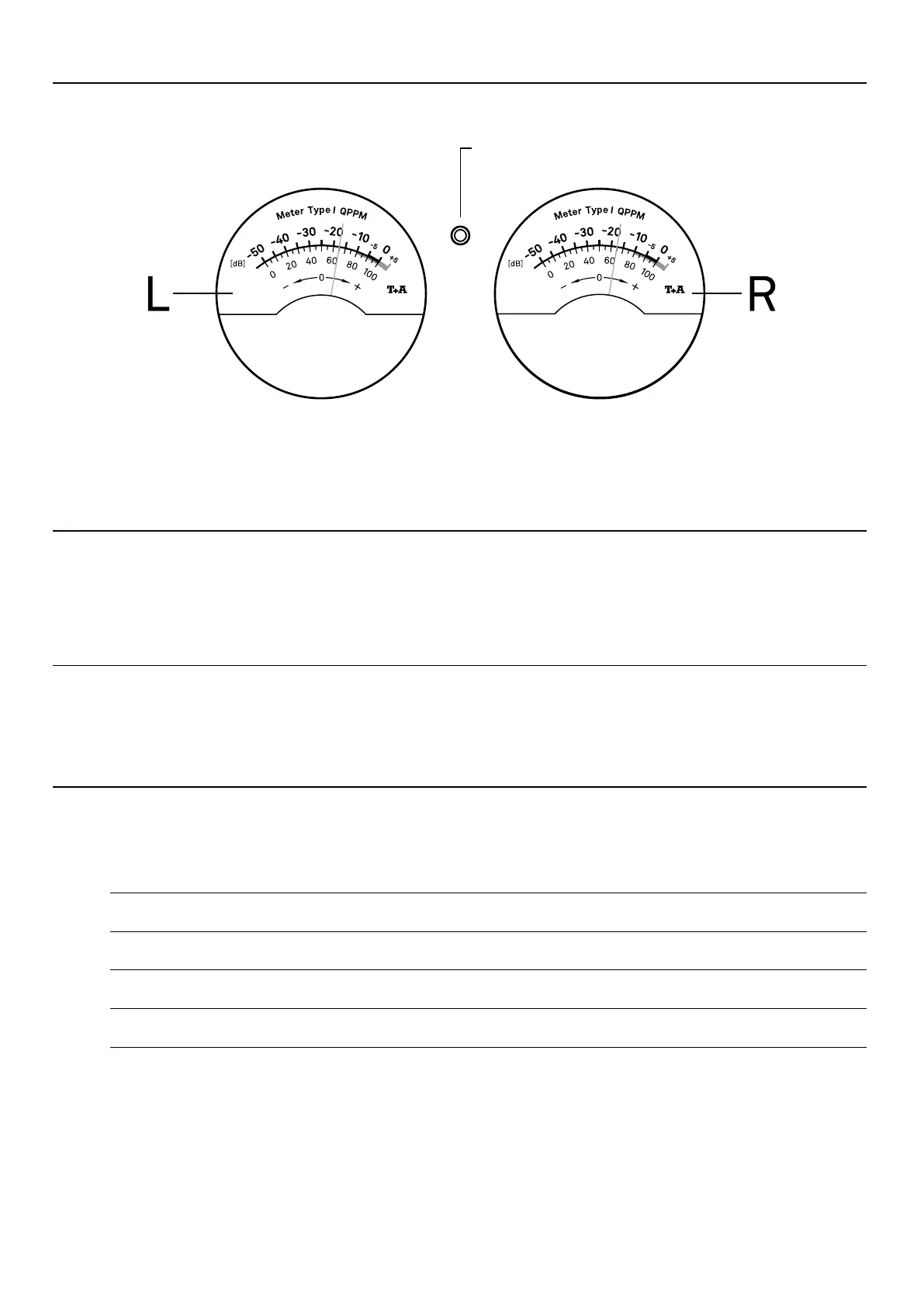

Meter
Allgemeines
Die Meter des DAC 200 werden für verschiedene Anzeigefunktionen verwendet. Für die unterschiedlichen
Messungen stehen 3 Skalen zur Verfügung:
• VU Skala [-50...+5 dB] für Pegelmessungen
• 0...100 Skala für Temperatur und relative % Messungen
• – 0 + Skala für Frequenzablage- und Trendmessungen
j
Die Skalierung und Charakteristik der Anzeige entspricht der für QPPM Meter des Typs I (DIN PPM).
Status-LED
Die Status-LED zwischen den beiden Metern signalisiert die aktuelle Anzeigefunktion.
Status-LED Anzeigefunktion
Aus VU-Meter - Input Level
Blau VU-Meter - Output Level
Rot Temperaturanzeige
Grün Anzeige Stream Quality
18
