4 Montagehinweise / Schema
4.1 Variante mit Pass-Stift und Nuteinsatz
Das Mitdrehen des Mess-Systems, durch das entstehende Drehmoment, wird durch
einen Pass-Stift auf der Maschinenseite verhindert. Zur Aufnahme des Pass-Stiftes
besitzt das Mess-System flanschseitig einen Nuteinsatz 4
± 0,02
, 6 mm tief.
Diese Montageart sollte nicht für Präzisionszwecken eingesetzt werden. Radialfehler
der Welle können ein leichtes Verdrehen des Mess-Systems hervorrufen und damit
einen Winkelfehler verursachen.
4.1.1 Ausführung mit ø 50H7

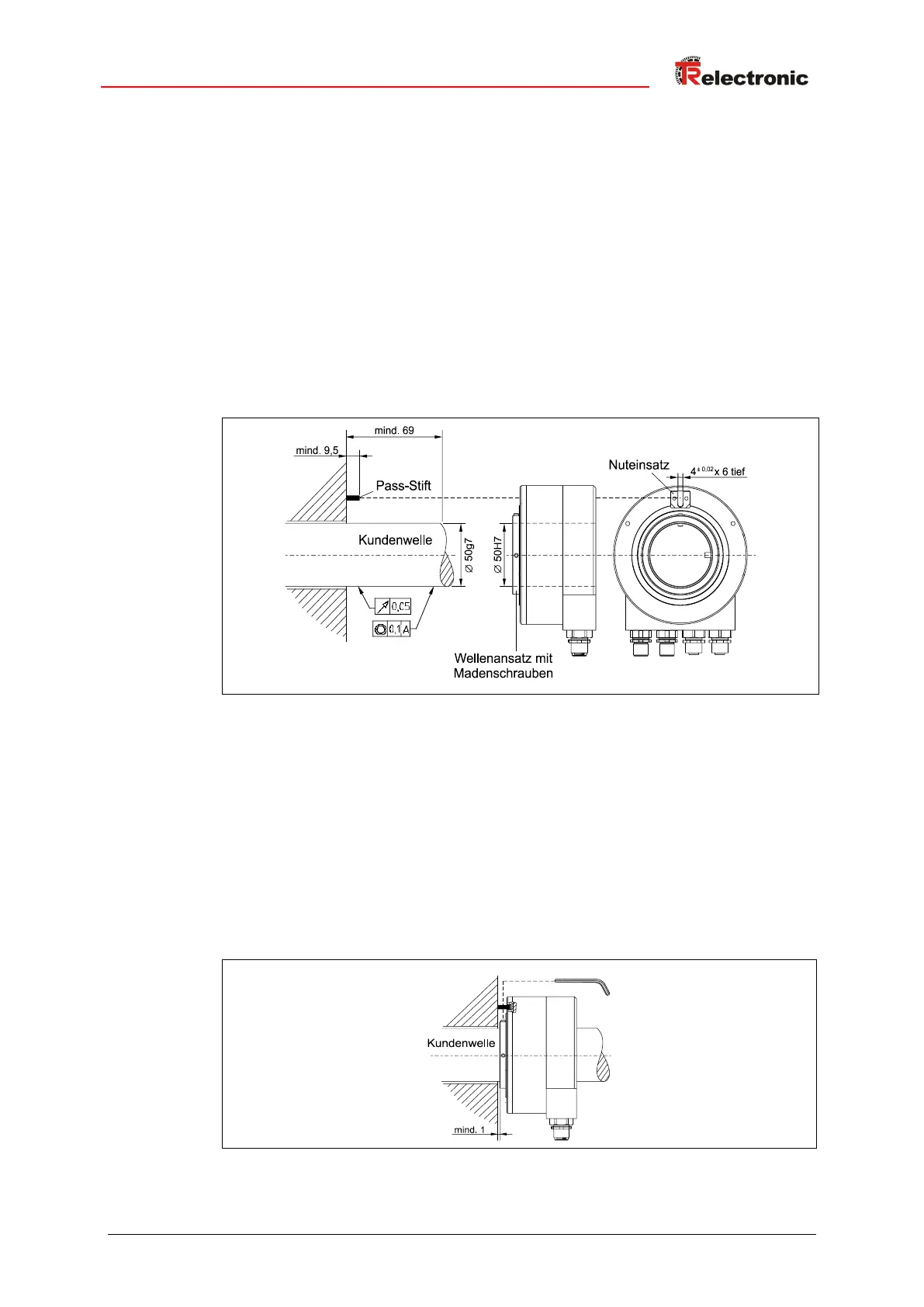

Abbildung 2: Ausführung mit Pass-Stift und Nuteinsatz bei ø 50H7
Die minimale Pass-Stiftlänge von 9,5 mm ergibt sich aus dem Wellenansatz
(6,5 mm), dem Sicherheitsabstand von Wellenansatz zur Maschine (1 mm) und
mindestens 2 mm, die der Pass-Stift in den Nuteinsatz ragen muss.
Das Mess-System beim Aufschieben so positionieren, dass der Mindestabstand von
1 mm zwischen Wellenansatz und Maschine eingehalten wird und der Pass-Stift
maximal 5 mm in den Nuteinsatz ragt.
Mess-System gegen Verrutschen auf der Kundenwelle sichern indem die zwei
Madenschrauben am Wellenansatz mittels Inbus-Schlüssel festgezogen werden.
Abbildung 3: Ausführung mit Pass-Stift in eingebautem Zustand bei ø 50H7
