4 Montagehinweise / Schema
4.1 Vollwelle
Die Mess-Systeme mit Vollwelle werden über eine elastische Kupplung mit der
Antriebswelle verbunden. Durch die Kupplung werden Abweichungen in axialer und
radialer Richtung zwischen Mess-System und Antriebswelle aufgenommen. Zu große
Lagerbelastungen werden dadurch vermieden.

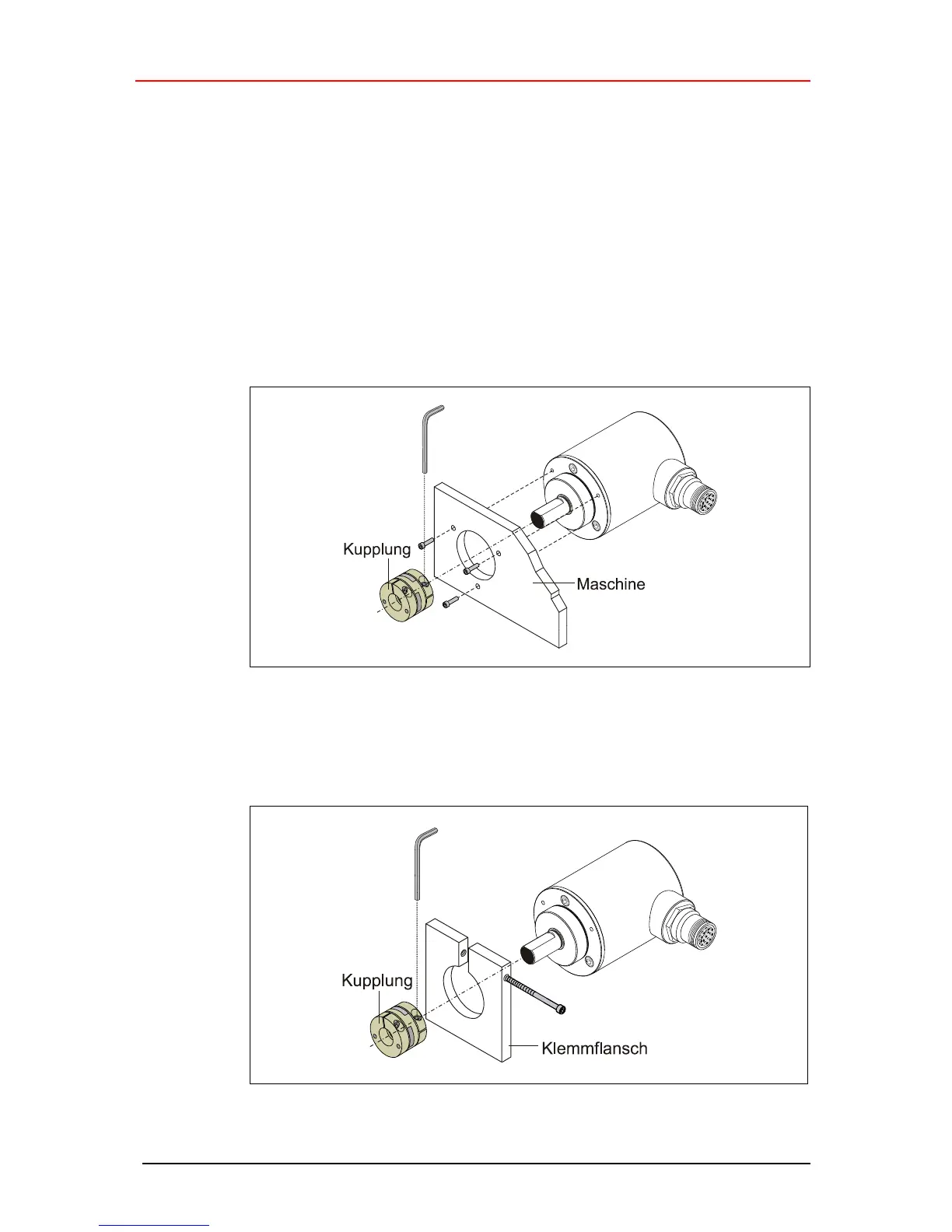

4.1.1 Flansch-Montage
Der Zentrierbund mit entsprechender Passung übernimmt die Zentrierung zur Welle.
Die Fixierung an der Maschine erfolgt über drei Schrauben im Flansch.
4.1.2 Klemmflansch-Montage
Der Zentrierbund mit entsprechender Passung übernimmt die Zentrierung zur Welle.
Die Fixierung an der Maschine erfolgt über den Klemmflansch.
