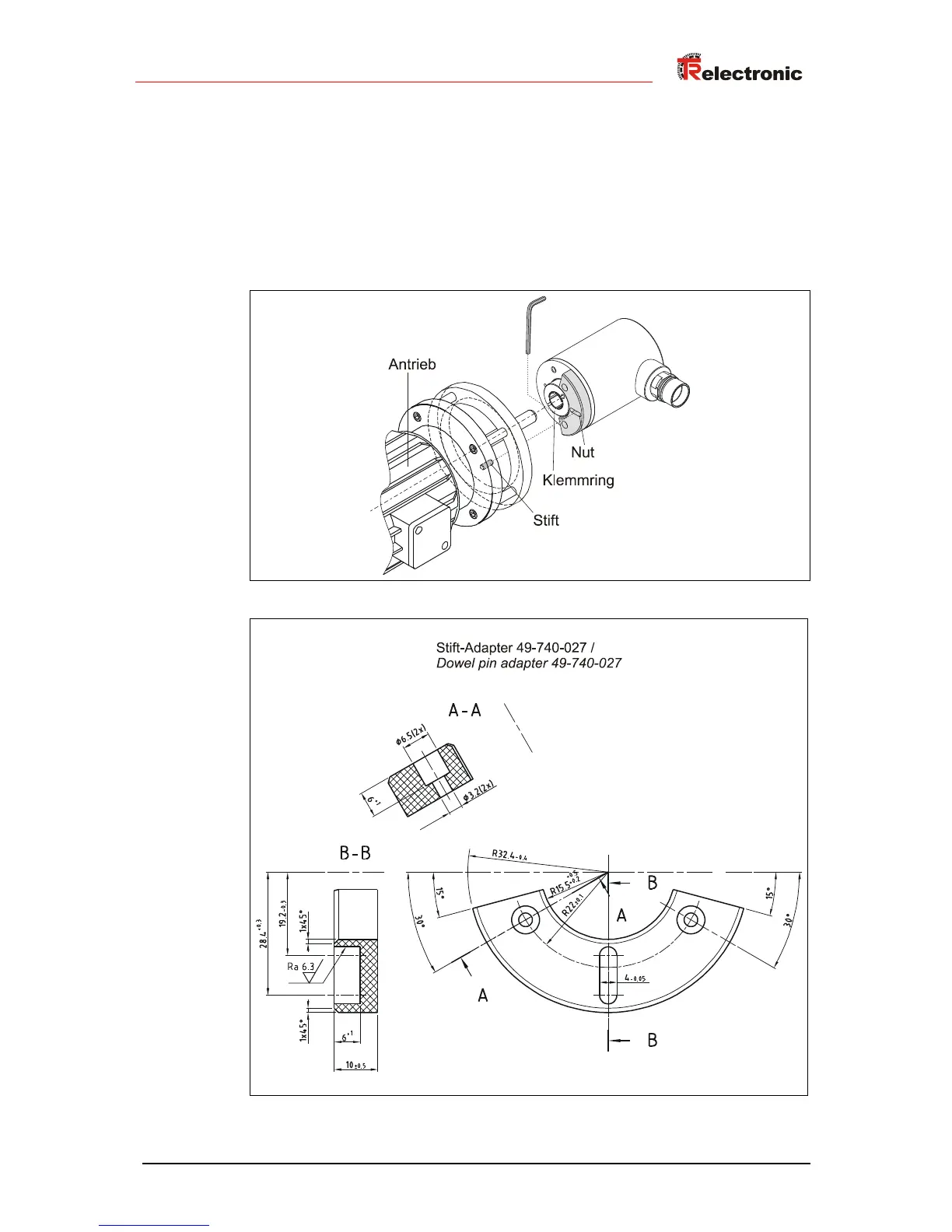

4.2.2 Montage mit Stift-Nut
Das Mitdrehen des Mess-Systems, durch das entstehende Drehmoment, wird durch
einen Pass-Stift auf der Antriebsseite verhindert. Zur Aufnahme des Pass-Stiftes
besitzt das Mess-System flanschseitig einen Pass-Stift-Adapter.
Diese Montageart sollte nicht für Präzisionszwecken eingesetzt werden. Radialfehler
der Welle können ein leichtes Verdrehen des Mess-Systems hervorrufen und damit
einen Winkelfehler verursachen.
Mess-System gegen Verrutschen auf der Kundenwelle sichern indem der Klemmring
mittels Inbus-Schlüssel festgezogen wird.
