4.2 Sackloch

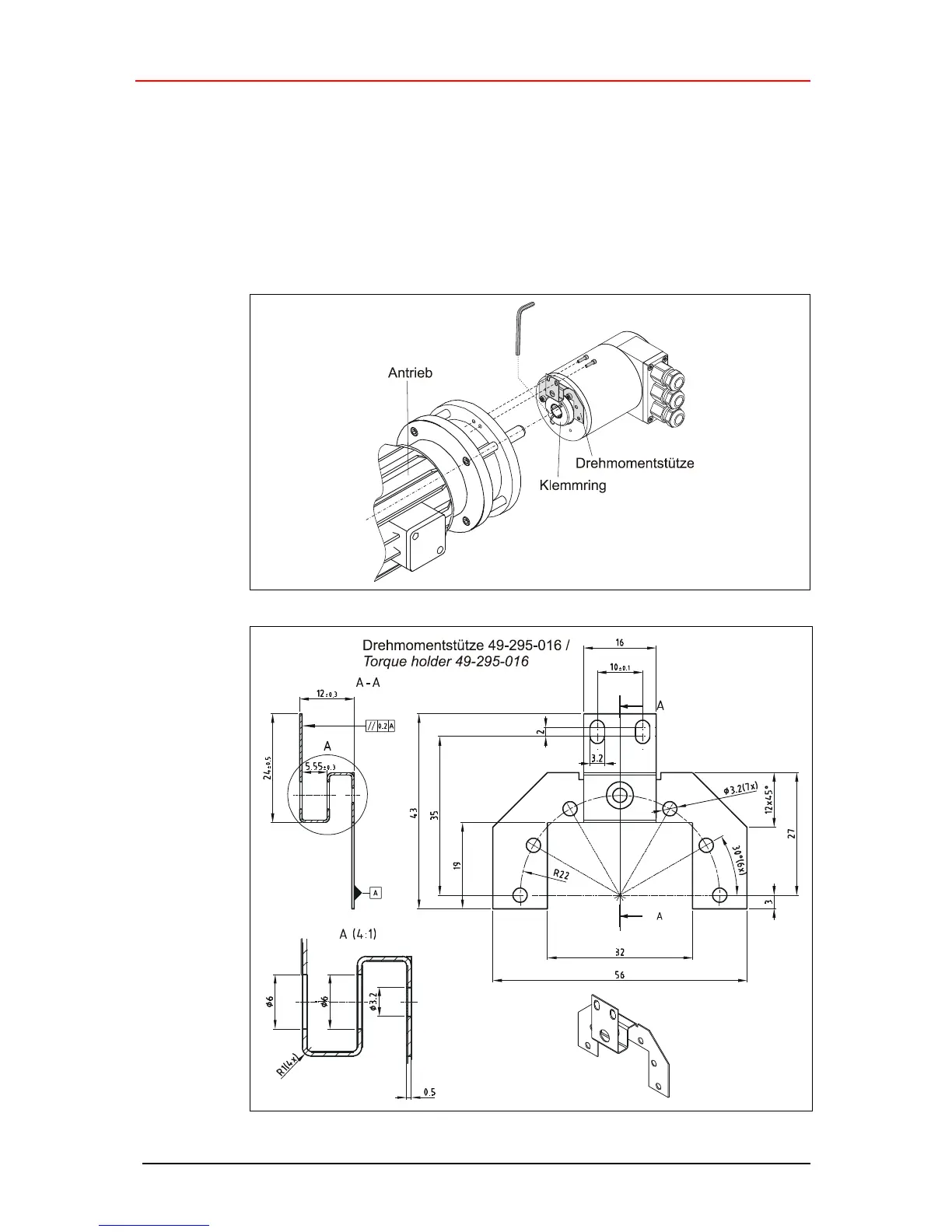

4.2.1 Montage mit Drehmomentstütze
Das Mitdrehen des Mess-Systems, durch das entstehende Drehmoment, wird durch
eine Drehmomentstütze verhindert. Gleichzeitig werden auftretende Axial- oder
Radialversätze der Antriebswelle ausgeglichen und Maschinenvibrationen gedämpft.
Mess-System mit Drehmomentstütze mittels zwei M3-Schrauben am Antrieb
montieren und gegen Verrutschen auf der Kundenwelle sichern, indem der Klemmring
mittels Inbus-Schlüssel festgezogen wird.
