a b c a1 b1 c1 a2 b2 c2

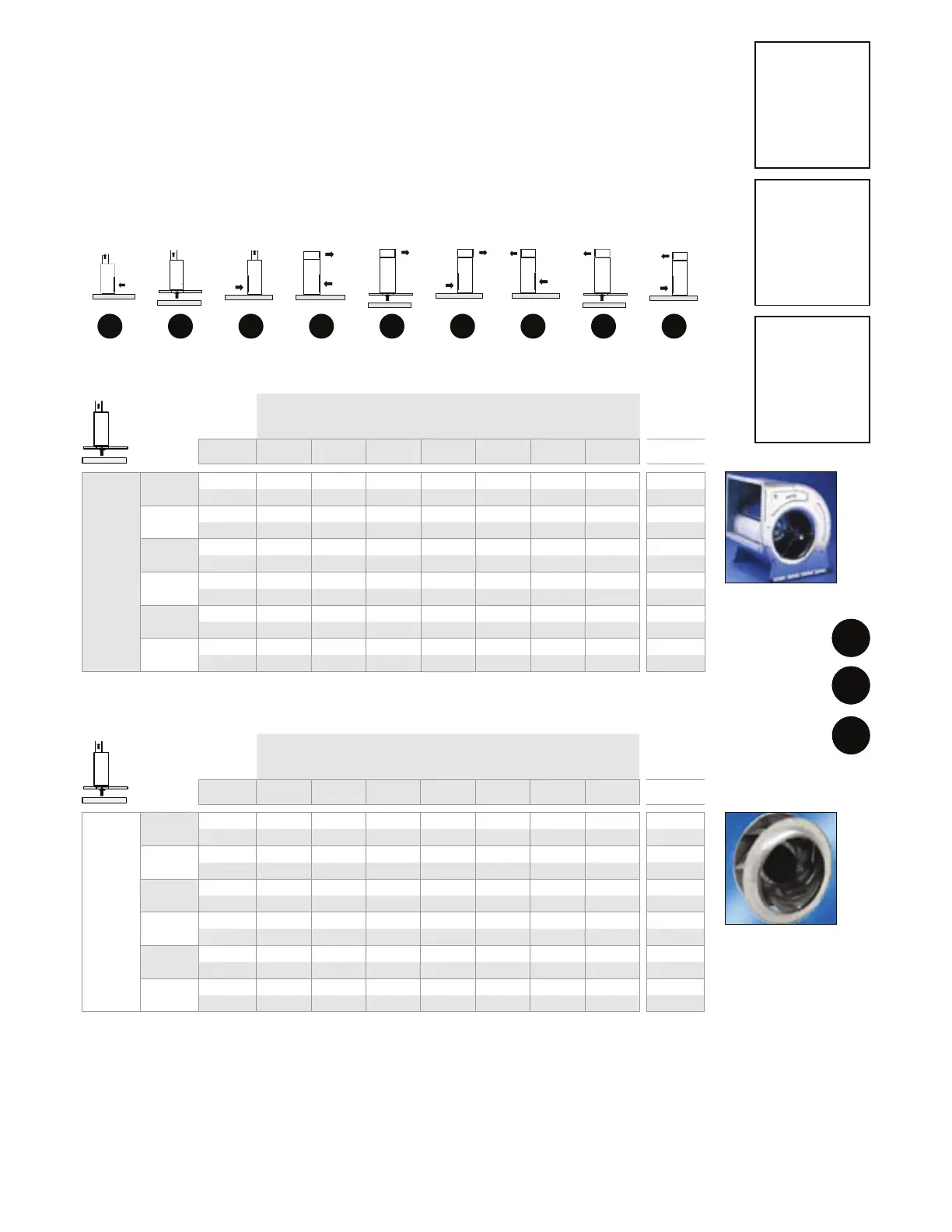

ANALISI DI FREQUENZA Hz LINEARE
ANALYSIS IN Hz LINEAR FREQUENCY
ANALYSE DE FRÉQUENCE Hz LINÉAIRE (dB)
Totale
Total
Total
Airflow 63 125 250 500 1000 2000 4000
dB(A)
JUAC
JUWC
0115
1600 59,6 55,8 48,3 42,3 <40 <40 <40
45,0
1040 56,2 <40 <40 <40 <40 <40 <40
<40
0125
1750 60,5 60,8 52,7 45,2 40,3 <40 <40
49,0
1040 56,2 <40 <40 <40 <40 <40 <40
<40
0133
3000 62,0 55,5 48,4 43,4 <40 <40 <40
45,6
1940 58,8 <40 <40 <40 <40 <40 <40
<40
0135
3303 62,9 60,5 52,8 46,3 41,7 <40 <40
49,3
1940 58,8 <40 <40 <40 <40 <40 <40
<40
0150
4500 61,8 75,6 65,6 53,0 46,8 51,5 45,9
64,4
3020 58,1 51,8 44,8 <40 <40 <40 <40
41,8
0160
4500 61,8 75,6 65,6 53,0 46,8 51,5 45,9
64,4
3020 58,1 51,8 44,8 <40 <40 <40 <40
41,8
ANALISI DI FREQUENZA Hz LINEARE
ANALYSIS IN Hz LINEAR FREQUENCY
ANALYSE DE FRÉQUENCE Hz LINÉAIRE (dB)
Totale
Total
Total
Airflow 63 125 250 500 1000 2000 4000
dB(A)
JUAV
JUWV
0115
1600 58,9 61,2 65,5 57,4 51,1 46,3 <40
59,0
1040 53,0 56,1 55,5 48,3 41,8 <40 <40
50,9
0125
1750 59,7 61,8 55,8 58,9 52,9 47,6 41,2
60,6
1040 53,0 56,1 55,5 48,3 41,8 <40 <40
50,9
0133
3200 62,0 64,2 68,5 60,4 54,1 49,0 42,3
62,1
1940 55,0 58,2 56,7 49,9 43,5 <40 <40
52,6
0135
3450 62,6 64,8 69,6 61,7 55,6 50,5 43,9
63,4
1940 55,0 58,2 56,7 49,9 43,5 <40 <40
52,6
0150
4500 60,1 64,2 60,2 52,2 48,4 42,0 40,4
57,1
3020 57,0 47,0 47,4 41,3 <40 <40 <40
43,8
0160
5000 61,5 70,3 64,8 56,2 52,4 46,6 45,8
61,1
3020 57,0 47,0 47,4 41,3 <40 <40 <40
43,8
Unità ad espansione diretta Direct expansion models Unité à expansion directe
Unità upflow Upflow units Unité upflow
Leq (c) = Leq (b) Leq (a1) ≈ Leq (a) + 6 dBa
Leq (b1) ≈ Leq (b) + 6 dBa
Leq (c1) ≈ Leq (b) + 6 dBa
Leq (a2) ≈ Leq(a)
Leq (b2) ≈ Leq(b)
Leq (c2) ≈ Leq(b)
LIVELLI
DI PRESSIONE
SONORA
SOUND
PRESSURE LEVELS

DE PRESSION
SONORE
