Trane JDAC Series - Page 85

85
I
GB
F
85
I
GB
F

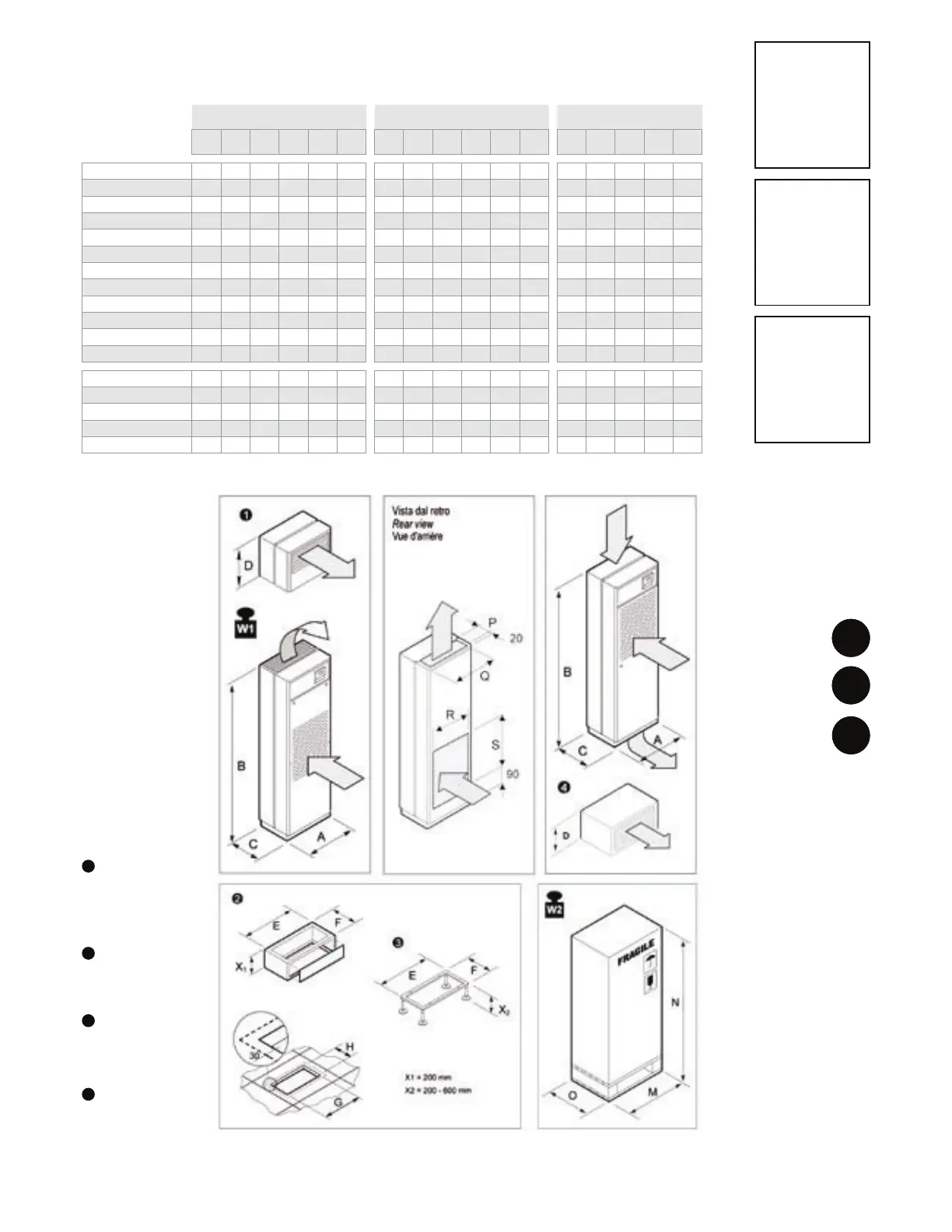

DIMENDIONI
E PESI
DIMENSIONS
ET POIDS
DIMENSIONS
AND WEIGHTS
JDA* - JUA* JDW* - JUW* JDC* - JUC*
0115 0125 0133 0135 0150 0160 0115 0125 0133 0135 0150 0160 0020 0025 0030 0040 0060
A - mm
550 550 850 850 1200 1200 550 550 850 850 1200 1200 550 850 850 850 1200
B - mm
1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740 1740
C - mm
450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450 450
D - mm
350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350 350
E - mm
550 550 850 850 1200 1200 550 550 850 850 1200 1200 550 850 850 850 1200
F - mm
430 430 430 430 430 430 430 430 430 430 430 430 430 430 430 430 430
G - mm
490 490 790 790 1140 1140 490 490 790 790 1140 1140 490 790 790 790 1140
H - mm
370 370 370 370 370 370 370 370 370 370 370 370 370 370 370 370 370
P - mm
215 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215
Q - mm
510 510 810 810 1160 1160 510 510 810 810 1160 1160 510 810 810 810 1160
R - mm
450 450 750 750 1100 1100 450 450 750 750 1100 1100 450 750 750 750 1100
S - mm
410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410 410
M - mm
610 610 910 910 1260 1260 610 610 910 910 1260 1260 610 910 910 910 1260
N - mm
1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865 1865
O - mm
510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510 510
W1 - kg
130 130 185 185 260 260 130 130 185 185 260 260 100 150 150 155 220
W2 - kg
145 145 205 205 285 285 145 145 205 205 285 285 115 160 160 175 245
Plenum di
distribuzione in
ambiente
Front discharge
plenum
Plenum de pulsion
horizontale
Zoccolo di base
(modelli upflow)
Enclosed floor stand
for piping
Sous – base
Telaio di sostegno
Height adjustable
mounitng frame
Chassis support
Zoccolo di mandata
frontale
Front air discharge
base module
Socle de pulsion
horizontale
1
2
3
4
