Trox Technik AURASAFE mini - Page 10

NO/DK/GB
10
NO DK GB
2826 27
RS-485
B0A
21 2422 23 25
AHU
2018 19
ALARM
ON/ OFF
F+F+ 0 0
312 4
756 8
INT.LOCK
1110 12 16 17
SMOKE
9
EXT IN
14 15
-
+
L
N
A
B C D D
E
F
G
I
J
M
H
SERVICE
SEF
ON/OFF
3129 30
F+
24V
0
N
SEF
ALARM IN
PRESSURE
0
0-10V
SEF SPEED
0-10V
-
OUT
OUT
ALARM PANEL
K L
O
F1 F2
13
24V

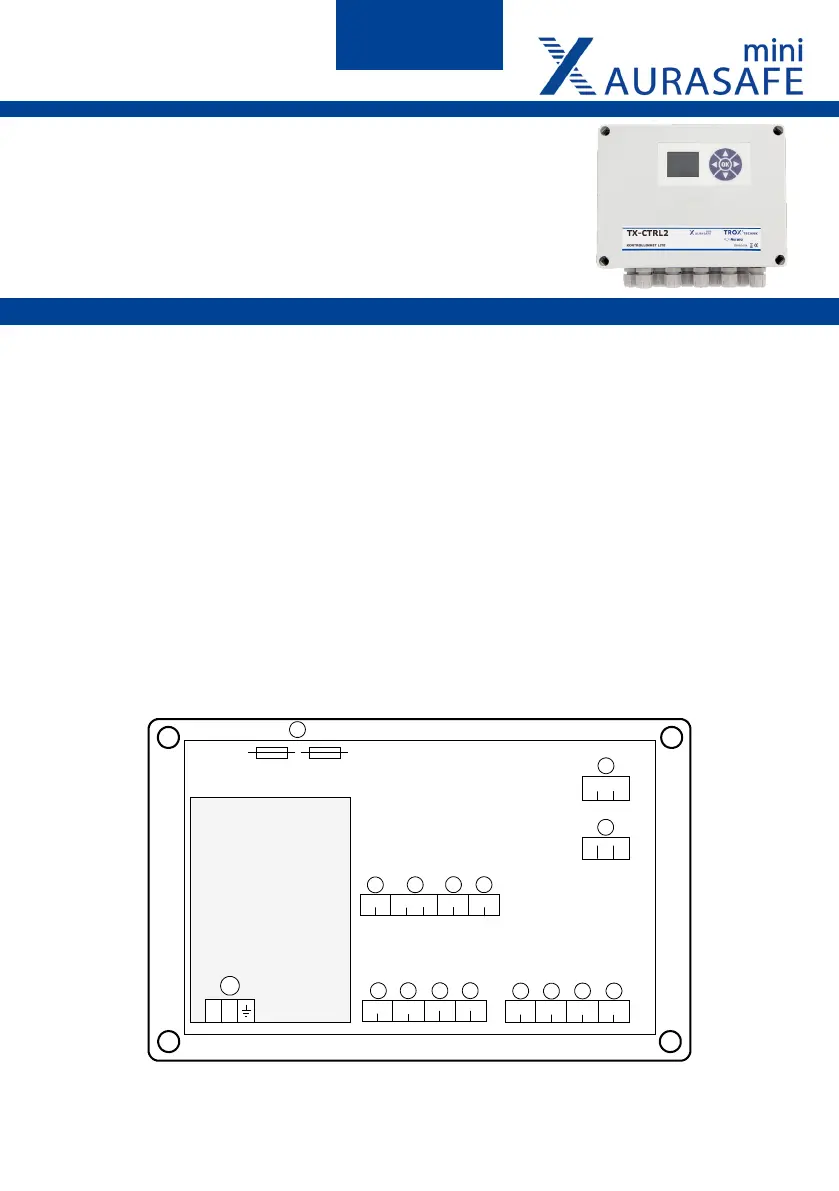

AURASAFE mini KONTROLLENHET
AURASAFE mini KONTROLENHED
AURASAFE mini CONTROLLER
TX-CTRL1 & TX-CTRL2
(J) 0-10 V inngang for
trykktransmitter
Anvendes til forsyning av
trykktransmitter. Trykktransmitteren
skal ha måleområde 0-300 pA.
(K) Røykdetektor inngang
Opp til 10 røykdetektorer kan kobles
på i serie. 2,2 kohm motstand skal
monteres på siste røykdetektor. Hvis
inngangen ikke benyttes, skal 2,2
kohm motstand være montert.
(L) 0-10 VDC utgang for
frekvensomformer
Analog utgang til PID regulering av
røyk-ventilator.
(M) RS-485/Modbus port
Modbus slave interface
(N) Feilpanel utgang
(O) Sikringer til feilpanel
2 x Flink 250 mA , 20 x 5 mm
(J) 0-10 V indgang for
trykktransmitter
Anvendes til forsyning af
tryktransmitter. Tryktransmitteren skal
have et måleområde på 0-300 pA.
(K) Røgdetektor indgang
Op til 10 røgdetektorer kan seriekobles.
2,2 kohm modstand skal monteres på
seneste røgdetektor. Hvis indgangen
ikke anvendes, skal der monteres 2,2
kohm modstand.
(L) 0-10 VDC udgang for
frekvensomformer
Analog udgang til PID regulering af
røg-ventilator.
(M) RS-485/Modbus port
Modbus slave interface.
(N) Fejlpanel udgang
(O) Sikringer til fejlpanel
2 x Flink 250 mA , 20 x 5 mm
(J) 0-10 V input for pressure
transmitter
Used for the supply of pressure
transmitters. The pressure transmitter
should have a measuring range of
0-300 pA.
(K) Smoke detector input
Up to 10 smoke detectors can
be connected in series. 2.2 kohm
resistance must be mounted on the
latest smoke detector. If the input is not
used, then 2.2 kohm resistance should
be mounted.
(L) 0-10 VDC drive output
Analog output for PID smoke fan
regulation.
(M) RS-485/Modbus port
Modbus slave interface.
(N) Error panel output
(O) Fault panel fuses
2 x Flink 250 mA , 20 x 5 mm
