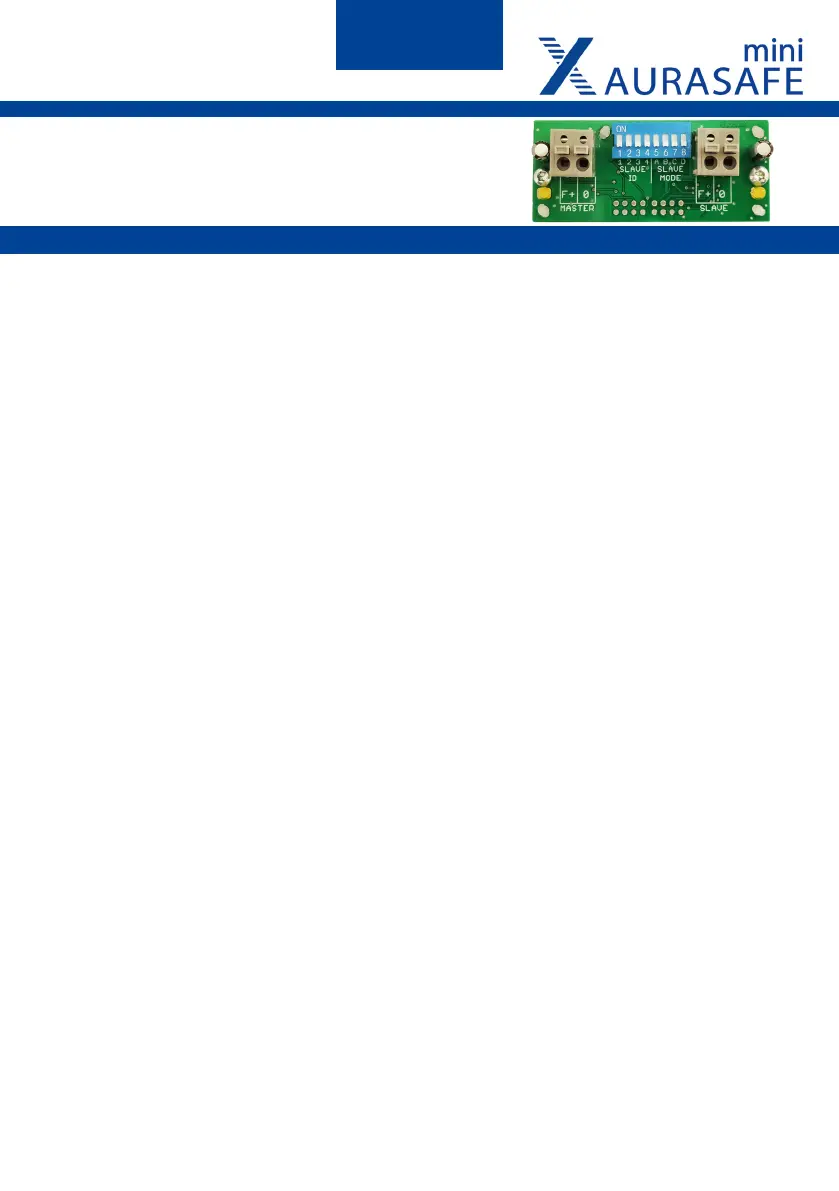

TX-EXP1
Produktbeskrivelse:
Utvidelseskort brukes til å koble ere
styringsenheter sammen i et større
nettverk, der det er behov for å ha mer
enn 100 spjeld i et anlegg, eller hvor
mer enn ett ventilasjonsaggregat eller
røykvifte må styres.
Totalt er det mulig å koble inntil 5
kontrollenheter sammen, slik at inntil
500 brannspjeld kan styres i et nettverk.
Systemet består av en Master-
kontrollenhet og opptil re Slave-
kontrollenheter. Et utvidelseskort må
installeres i hver slavekontrollenhet.
Produktbeskrivelse:
Udvidelseskortet bruges til at koble
ere kontrolenheder sammen i et større
netværk, der hvor der er brug for at
have mere end 100 spjæld i et system,
eller hvor der skal styres mere end et
ventilationsaggregat eller røgventilator.
I alt er det muligt at koble op til 5
kontrolenheder sammen, sådan at op til
500 brandspjæld kan styres i et netværk.
Systemet består af en Master
kontrolenhed og op til re Slave
kontrolenheder. Der skal monteres
et udvidelseskort i hver Slave
kontrolenhed.
Product description:
The expansion card is used to connect
several control units in a larger network,
where more than 100 dampers are
needed in a system, or where more
than one ventilation unit or smoke
ventilator needs to be controlled.
In total, it is possible to link up to
5 control units, so that up to 500
re dampers can be controlled in a
network.
The system consists of a Master
control unit and up to four Slave control
units. A expansion card must be
installed in each Slave control unit.
Valg av modus på utvidelseskort:
MODUS A: Hele nettverket kjører som
et integrert system, hvor spjeldtester
utføres samtidig, styrt fra Master
kontrollenhet. Tid for spjeldmotor og
ventilasjon settes individuelt for hver
seksjon.
Interlock-inngangen kan kun aktiveres
fra Master-kontrollenheten og lukker
alle spjeld i nettverket.
MODUS B: Nettet går med individuell
tid for spjeldtesten i hver seksjon, styrt
fra den enkelte seksjons styreenhet. Tid
for spjeldmotor og ventilasjon settes
også individuelt for hver seksjon.
Interlock-inngangen kan aktiveres fra
hver enkelt styreenhet og lukker kun
spjeldet i den enkelte seksjon.
Valg af mode på udvidelseskortet:
MODE A: Hele netværket kører som
et samlet system, hvor spjældtest
foretages samtidig, styret fra Master
kontrolenheden. Tid for spjældmotor og
ventilation sættes individuelt for hver
sektion.
Interlock indgangen kan alene
aktiveres fra Master kontrolenheden og
lukker alle spjæld i netværket.
MODE B: Netværket kører med
individuelt tidspunkt for spjældtest i
hver sektion, styret fra den enkelte
sektions kontrolenhed. Tid for
spjældmotor og ventilation sættes
ligeledes individuelt for hver sektion.
Interlock indgangen kan aktiveres fra
hver enkelt kontrolenhed og lukker
alene spjæld i den enkelte sektion.
Mode selection on network adapter:
MODE A: The entire network runs as
a unied system, with damper tests
performed simultaneously, controlled
from the Master control unit. Time for
damper motor and ventilation is set
individually for each section.
The interlock input can only be
activated from the Master control unit
and closes all dampers in the network.
MODE B: The network runs with
individual times for damper test in each
section, controlled from the control unit
in each section. Time for damper motor
and ventilation is also set individually
for each section.
The interlock input can be activated
from each control unit and closes the
dampers in each section only.
Adressering og Teach-in:
På utvidelseskortets DIP-switch velger
du den enkelte kontrollenhetens
identikasjonsnummer (1-4) under
SLAVE ID. Det skal ikke gis samme
nummer til ere kontrollenheter.
Under SLAVEMODUS velger du hvilken
modus kontrollenheten skal kjøre, som
kan velges mellom modus A og B.
Etter kongurering av DIP-
bryteren utføres TEACH-IN på alle
kontrollenheter, enhetene registrerer
nå nettverket og modusen selv og
systemet er klart for igangkjøring.
Adressering og Teach-in:
På udvidelseskortets DIP-switch
vælges under SLAVE ID den enkelte
kontrolenheds identikationsnummer
(1-4). Der må ikke gives samme
nummer til ere kontrolenheder.
Under SLAVE MODE vælges hvilken
mode kontrolenheden skal køre, der
kan vælges mellem mode A og B.
Efter konguration af DIP-switch
foretages der TEACH-IN på alle
kontrolenheder, enhederne detekterer
nu selv netværket og mode og
anlægget er klar til idriftsætning.
Addressing and Teach-in:
On the DIP switch of the expansion
card, under SLAVE ID, select the
identication number (1-4) of each
control unit. The same number must not
be assigned to several control units.
Under SLAVE MODE the mode of the
control unit is selected, it is possible to
choose between mode A and B.
After conguring the DIP switch,
TEACH-IN is performed on all control
units, the units now detect the network
and mode themselves and the system
is ready for commissioning.
