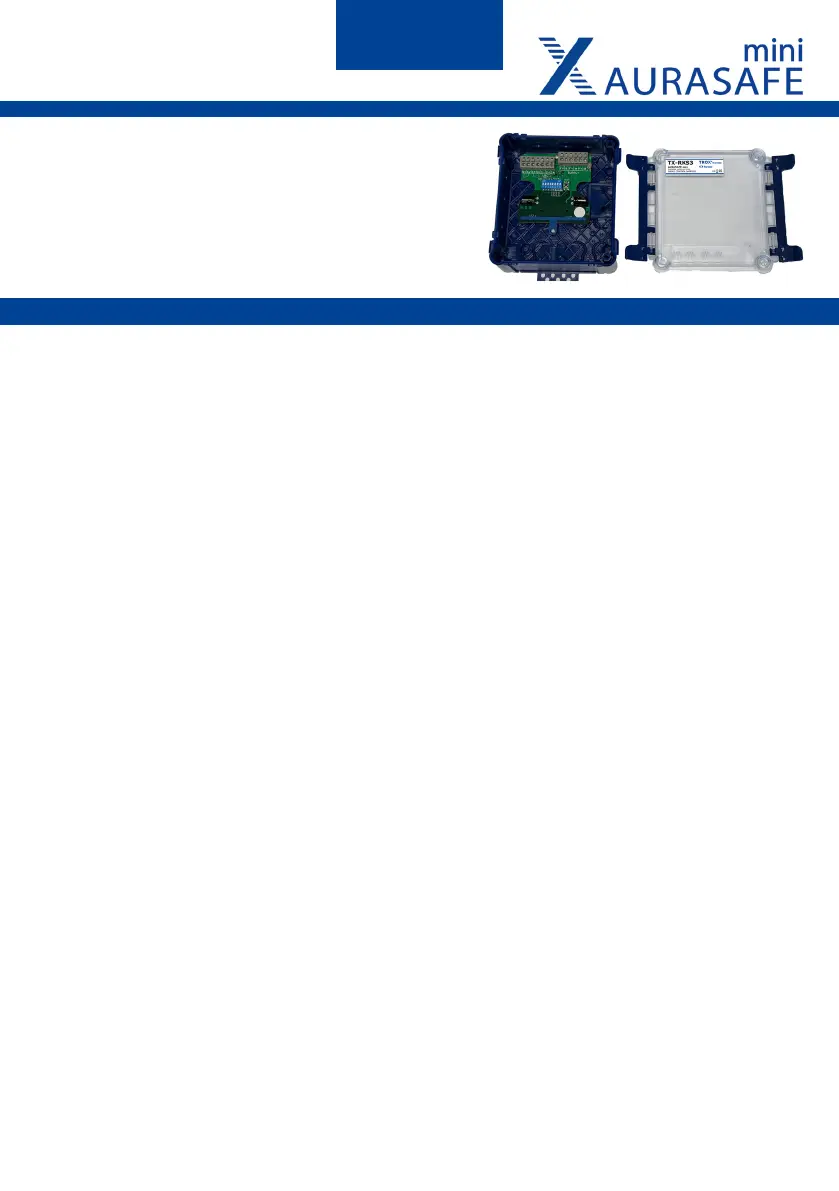

AURASAFE mini SPJELDMODUL TIL RØYKKONTROLLSPJELD
AURASAFE mini SPJÆLDMODUL TIL RØGKONTROLSPJÆLD
AURASAFE mini DAMPERMODULE FOR SMOKECONTROLDAMPER
NO: TX-RKS3 er beregnet til styring av røykkontrollspjeld. Det brukes en
modul per spjeld. Modulen kables med bussen og brannspjeldet.
DK: TX-RKS3 er beregnet til styring af røgkontrolspjæld. Der bruges ét
modul per spjæld. Modulet fortrådes med bussen og brandspjældet.
GB: TX-BRS3 is a control unit for smokecontroldampers. There is used
one per damper. The module is wired by the bus and the damper.
Spesikasjoner:
• Inngang: 2xDI Digital kontakt
• Utgang: Åpne, 24 VDC, max. 15 VA
s Lukke, 24 VDC, max. 15 VA
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjærklemmer, max.
2,5 mm
2
• Dimensjoner: 160x140x65 mm
• IP 42 godkjent
Specikationer:
• Indgange: 2xDI Digital kontakt
• Udgang: Åben, 24 VDC, max. 15 VA
s Lukke, 24 VDC, max. 15 VA
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjederklemmer, max.
2,5 mm
2
• Dimensioner: 160x140x65 mm
• IP 42 godkendt
Specications:
• Indput: 2xDI Digital contact
• Output: Open, 24 VDC, max. 15 VA
s Close, 24 VDC, max. 15 VA
• Addressing: DIP-switch
• Indicatioen: LED
• Terminals: Spring clamps, max.
2,5 mm
2
• Dimensions: 160x140x65 mm
• IP 42 approved
(A) Spjeld-inngang, Normal-lukket (NC)
(B) Spjeld-inngang, Normal-åpen (NO)
(C) Forsyning til spjeldaktuator
(D) Forsyning/Bus inngang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(E) Adressering DIP-switch
Se vedlagt adresseskjema.
Spjeldmodulen tildeles en adresse
via DIP-switchene. Modulene tildeles
en fortløpende adresse mellom 0-99.
Det er ikke nødvendig at modulene
plasseres i rekkefølge ved montasje.
(F) Test-knapp for manuell test
I forbindelse med installasjon og
service er det mulig å utføre en test-
syklus direkte på en enkel spjeldmodul.
Testknappen holdes nede i ca. 5
sekunder, inntil lysdioden skifter til
hurtig blink, Da slipper du testknappen.
En testsyklus vil nå starte, hvor
spjeldene åpnes i ca. 180 sekunder og
deretter lukkes i 90 sekunder.
(G) LED indikering
Se neste side.
(A) Spjæld indgang, Normal-lukket (NC)
(B) Spjæld indgang, Normal-åben (NO)
(C) Forsyning til spjældaktuator
(D) Forsyning/Bus indgang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(E) Adressering DIP-switch
Se vedlagt adresseskema.
Spjældmodulet tildeles en adresse
via DIP-switchene. Modulerne tildeles
en fortløbende adresse mellem 0-99.
Det er ikke nødvendigt, at modulerne
placeres i rækkefølge under montagen.
Den samme adresse må ikke gives til
mere end ét spjældmodul.
(F) Testknap for manuel test
I forbindelse med installation og
service er det muligt at udføre en
test-cyklus direkte på det enkelte
spjældmodul. Testknappen holdes
nede i ca. 5 sekunder, indtil lysdioden
skifter til hurtig blink, hvorefter
testknappen slippes. En testcyklus vil
nu starte, hvor spjældet åbnes i ca. 180
sekunder og efterfølgende lukkes i 90
sekunder.
(G) LED indikering
Se næste side.
(A) Damper input, Normaly-closet (NC)
(B) Damper input, Normaly-open (NO)
(C) Supply to damper actuator
(D) Supply/Bus input
2-wire bus supply. Two extra terminal
pairs for branching.
(E) Adressering DIP-switch
See attached address form.
Each damper module is given a
consecutively address between 0-99.
Modules can be mounted in random
order. The same address must never
be assigned to multiple modules.
(F) Test button for manual test
During installation and service, a test
cycle can be started at the individual
damper by use of the test button.
The test button is pressed for approx.
5 seconds until the LED change to
fast ashing. When the test button
is released, a test cycle is started.
The damper will open (output on)
for approx. 180 seconds, after which
the damper will close (output o) for
approx. 90 seconds.
(G) LED indication
See next page.
NO DK GB
TX-RKS3
Fortsætter på næste sideFortsetter på neste side Continues on next page
