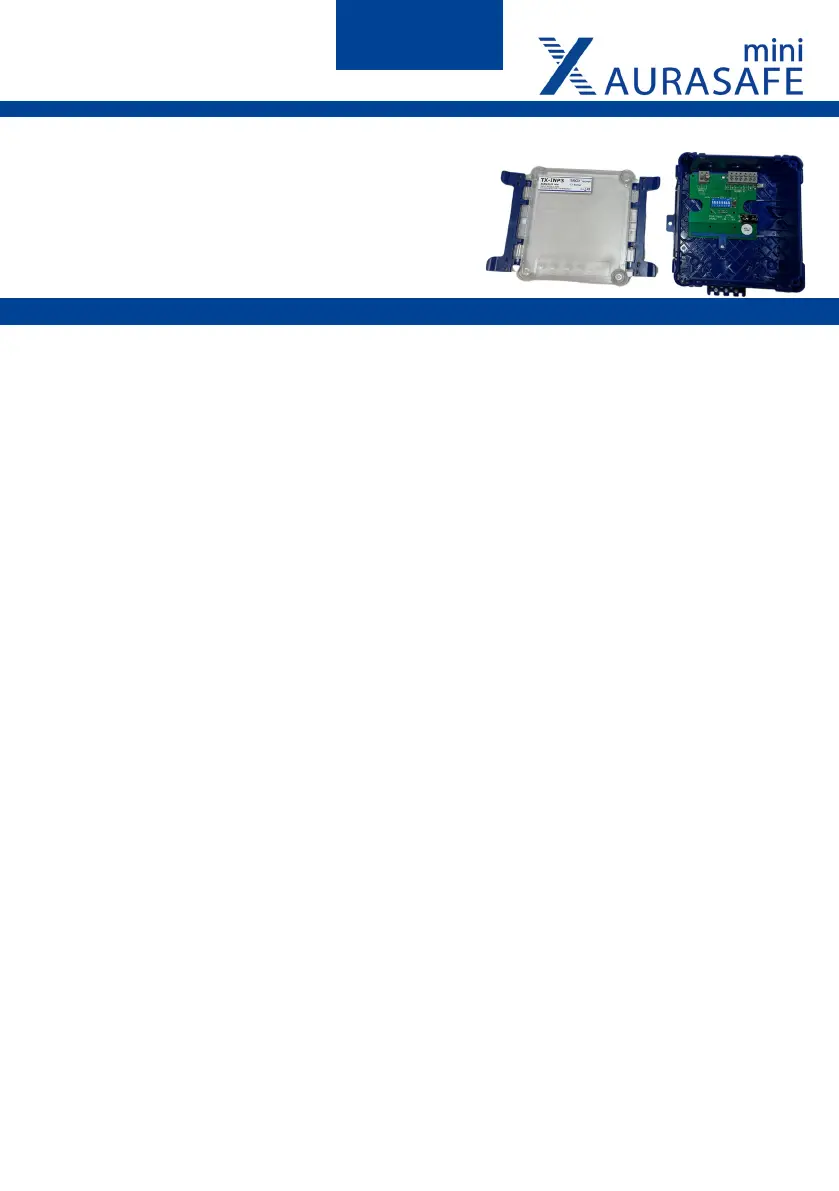

AURASAFE mini INPUT-MODUL TIL RØYKDETEKTOR/BRANNTERMOSTAT
AURASAFE mini INPUT-MODUL TIL BRANDTERMOSTAT/RØGDETEKTOR MODUL
AURASAFE mini INPUT MODULE FOR SMOKE DETECTOR/THERMOSTAT
NO: TX-INP3 er beregnet som inngangsmodul for røykvarsler eller
branntermostat. Modulen kables med bussen og sensoren.
DK: TX-INP3 er beregnet som input modul for røgdetektor eller
brandtermostat. Modulet fortrådes med bussen og sensoren.
GB: TX-INP3 is intended as an input module for smoke detector or
re thermostat. The moduel is wired by the bus and the sensor.
Spesikasjoner:
• Inngan: Overvåket inngang for
branntermostat/røykdetektor. 2K2
endemotstand skal monteres.
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjærklemmer, max.
2,5 mm
2
• Dimensjoner: 160x140x65 mm
• IP 42 godkjent
Specikationer:
• Indgange: Overvåget indgang for
brandtermostat/røgdetektor. 2K2
endemodstand skal monteres.
• Adressering: DIP-switch
• Indikering: LED
• Terminaler: Fjederklemmer, max.
2,5 mm
2
• Dimensioner: 160x140x65 mm
• IP 42 godkendt
Specications:
• Indput: Monitored Input for re
thermostat/smoke detector. 2K2 end
resistor must be mounted.
• Addressing: DIP-switch
• Indicatioen: LED
• Terminals: Spring clamps, max.
2,5 mm
2
• Dimensions: 160x140x65 mm
• IP 42 approved
(A) Branntermostat/Røykdetektor
inngang
Opp til 2 røykdetektorer kan kobles
på i serie. 2,2 kohm motstand skal
monteres på siste røykdetektor.
(B) Forsyning/Bus inngang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling
(C) Adressering DIP-switch
Se vedlagt adresseskjema. Hvis
modulen kobles til en branndetektor,
skal den tildeles en adresse mellom
0 - 99. Hvis modulen kobles til en
røykvarsler, skal den tildeles en
adresse mellom 100 - 119. Det er ikke
nødvendig at modulene plasseres i
rekkefølge under montering. Samme
adresse må ikke gis til mer enn én
spjeldmodul.
(D) Reset-knapp
manuell reset av røykdetektor. Ved
hjelp av reset-knappen er det mulig å
utføre en manuell reset av en tilkoblet
røykdetektor. Knappen holdes nede
inntil LED’en blinker raskt og utgangen
resettes.
(E) LED indikering
Se neste side.
(A) Brandtermostat/Røgdetektor
indgang
Op til 2 røgdetektorer kan kobles
på i serie. 2,2 kohm modstand skal
monteres på sidste røgdetektor.
(B) Forsyning/Bus indgang
2-leder bus forsyning. To ekstra
terminalpar for viderekobling.
(C) Adressering DIP-switch
Se vedlagt adresseringsskema. Hvis
modulet tilsluttes en branddetektor skal
det tildeles en adresse mellem 0 - 99.
Hvis modulet tilsluttes en røgdetektor
skal det tildeles en adresse mellem
100 - 119. Det er ikke nødvendigt, at
modulerne placeres i rækkefølge under
montagen. Den samme adresse må
ikke gives til mere end ét spjældmodul.
(D) Reset knap
Manuel reset af røgdetektor. Ved
hjælp af reset-knappen er det muligt
at udføre en manuel reset af en
tilkoblet røg-detektor. Knappen holdes
nede indtil LED’en blinker hurtigt og
udgangen nulstilles.
(E) LED indikering
Se næste side.
(A) Fire thermostat/Smoke detector
indput
Up to 2 smoke detectors can be switched
on in series. 2.2 kohm resistor must be
mounted on the last smoke detector.
(B) Supply/Bus input
2-wire bus supply. Two extra terminal
pairs for branching.
(C) Adressering DIP-switch
See attached address form. If the
module is connected to a re detector it
must be assigned an address between
0 - 99. If the module is connected to a
smoke detector it shall be assigned an
address between 100 - 119. It is not
necessary to place the modules in order
during installation. The same address
must not be assigned to more than one
damper module.
(D) Reset button
Manual reset of smoke detector.
Using the reset button, it is possible to
perform a manual reset of a connected
smoke detector. Hold down the button
until the LED ashes quickly and the
output resets.
(E) LED indication
See next page.
