AURASAFE mini Kabling
AURASAFE mini Kabling
AURASAFE mini system Cabling
Kabel topologi:
FLEXIBUS-systemet bruker fri
kabeltopologi, dvs. her spiller det
ingen rolle hvordan kablene til hver
spjeldmodul er koblet, om det er i serie
eller parallelt.
Kabel topologi:
FLEXIBUS systemmet benytter fri
kabeltopologi, dvs. her er det lige
meget, hvordan kablerne til hver
spjæld-modul tilsluttes, om det er i
serie eller parallelt.
Cabel topology:
The FLEXIBUS system uses free
cabletopology which means that it
does not matter how you connect the
dampers, if its in series or in parallel.
Kabelkrav:
AURASAFE mini kan brukes med en
standard 2-leder installasjonskabel,
da både forsynings- og styresignaler
går over de samme kablene. Vanligvis
brukes 1,5 eller 2,5 mm
2
avhengig
av lengden på bussen, brug
kabelberegneren på www.trox.no for at
fastsætte dette.
* Ved bruk av røykreguleringsspjeld
skal det benyttes funksjonskabel, men
installasjonen kan deles med booster
slik at resten av installasjonen kan
utføres med ordinær kabel.
Kabelkrav:
AURASAFE mini kan benyttes
med et helt almindeligt 2 leder
installationskabel (uskærmet), da
både forsyning og styresignaler kører
over de samme ledninger. Normalt
anvendes der 1,5 eller 2,5 mm
2
afhængigt af længden af bussen. Brug
kabelberegneren på www.trox.dk for at
fastsætte dette.
* Hvis der anvendes røgkontrolspjæld
skal der benyttes funktionssikkert
kabel, men installationen kan
opdeles med en booster så den
øvrige installation kan udføres med
almendelig kabel.
Cable demands:
AURASAFE mini can be used with
a standard 2-wire installation cable,
as both supply and control signals
run over the same cables. Usually
1.5 or 2.5 mm
2
is used depending on
the length of the bus. Use the cable
calculator at www.trox.no for exact
calculation.
* If a smoke control damper is used,
a functional cable must be used,
but the installation can be divided
with a booster so that the rest of the
installation can be carried out with
ordinary cable.

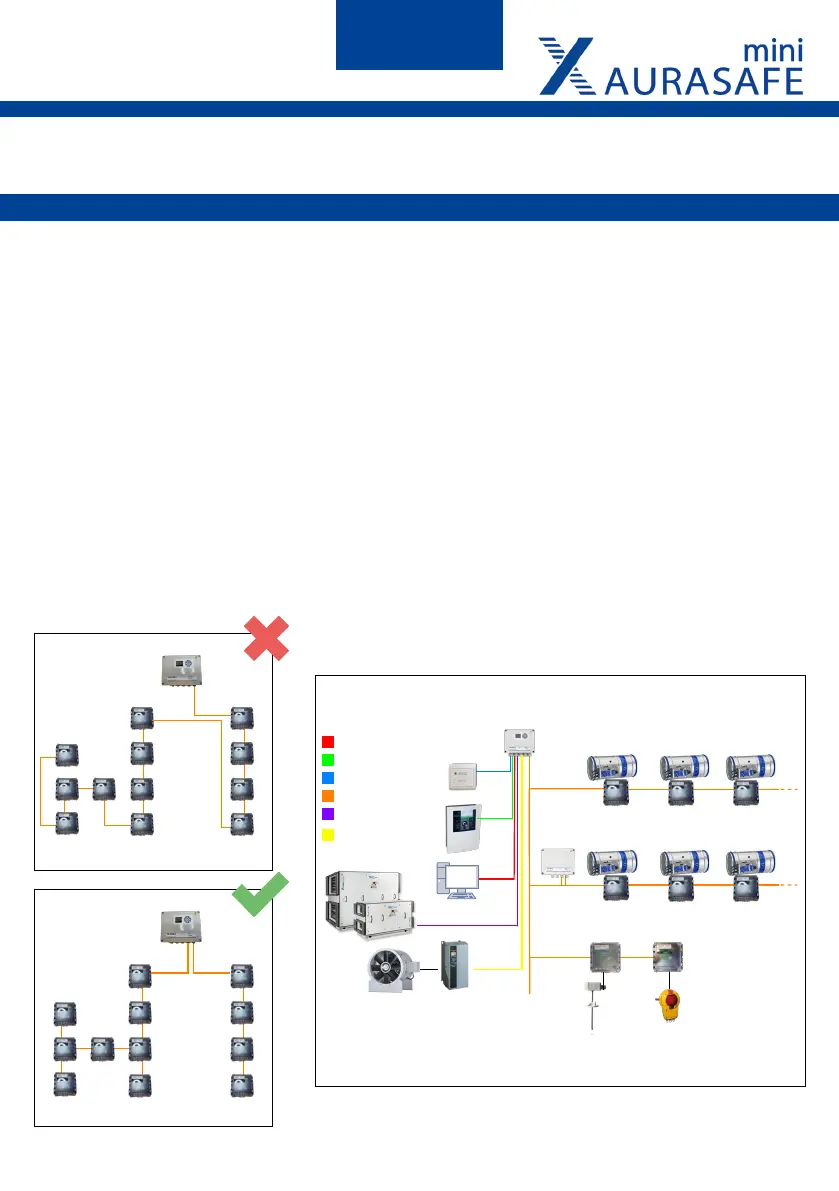

Standard BUS
system
AURASAFE
mini system
NO/DK/GB
230V
230V
2-wire
2-wire
230V
Up to a total of 100 units
Smoke
detector
PT1000
3-wire
Modbus
Building Automation
3-wire
FLEXIBUS
FLEXIBUS + 24VDC
ALARM SIGNAL
MODBUS
4-wire
STOP AND
OPERATION SIGNAL
FREQUENCY CONVERTER
CONTROL SIGNALS 0-10V
4-wire
230V
Frequency
converter
