27
NO DK GB
LED indikering LED indikering LED indikering LED indication
Gul, tent; Modul OK Gul, tændt; Modul OK Yellow, ON; module OK
Gult, blinker raskt; DIP-bryteren
er feil innstilt
Gul, hurtig blink; DIP-switch
forkert indstillet
Yellow, fast blink; DIP switch
incorrectly set
Gult, sakte blinkende; Manglende
tilkobling til Master/Slave
Gul, langsom blink; Manglende
forbindelse til Master/Slave
Yellow, slow blink; missing
connection to Master/Slave
NO/DK/GB
Montering og kabling:
Et utvidelseskort er installert i
hver slavekontrollenhet. Modulen
klikkes inn i de to hullene øverst på
kontrollenhetens trykk. Verktøy er ikke
nødvendig.
Bussen (F+ og 0) fra Master-
kontrollenheten er koblet rundt til alle
utvidelseskort og montert i MASTER
F+ og 0.
I hver Slave-kontrollenhet kobles
bussen internt fra kontrollenhetens
utskrift opp til SLAVE på utvidelseskort.
Montage og fortrådning:
Der monteres et udvidelseskort i
hver Slave kontrolenhed. Modulet
klikkes fast i de to huller øverst på
kontrolenhedens print. Værktøj er ikke
nødvendigt.
Bussen (F+ og 0) fra Master
kontrolenheden fortrådes rundt til alle
udvidelseskort og monteres i MASTER
F+ og 0.
I hver Slave kontrolenhed forbindes
bussen internt fra kontrolenhedens
print op til SLAVE på udvidelseskortet.
Assembly and wiring:
A expansion card is mounted in each
Slave control unit. The module is
snapped into the two holes at the top of
the circuit board on the control unit. No
tools are necessary.
The bus (F+ and 0) from the Master
control unit is wired around to all
expansion cards and mounted in the
MASTER F+ and 0.
In each Slave control unit the bus is
connected internally from the circuit
board on the control unit up to the
SLAVE on the expansion card.

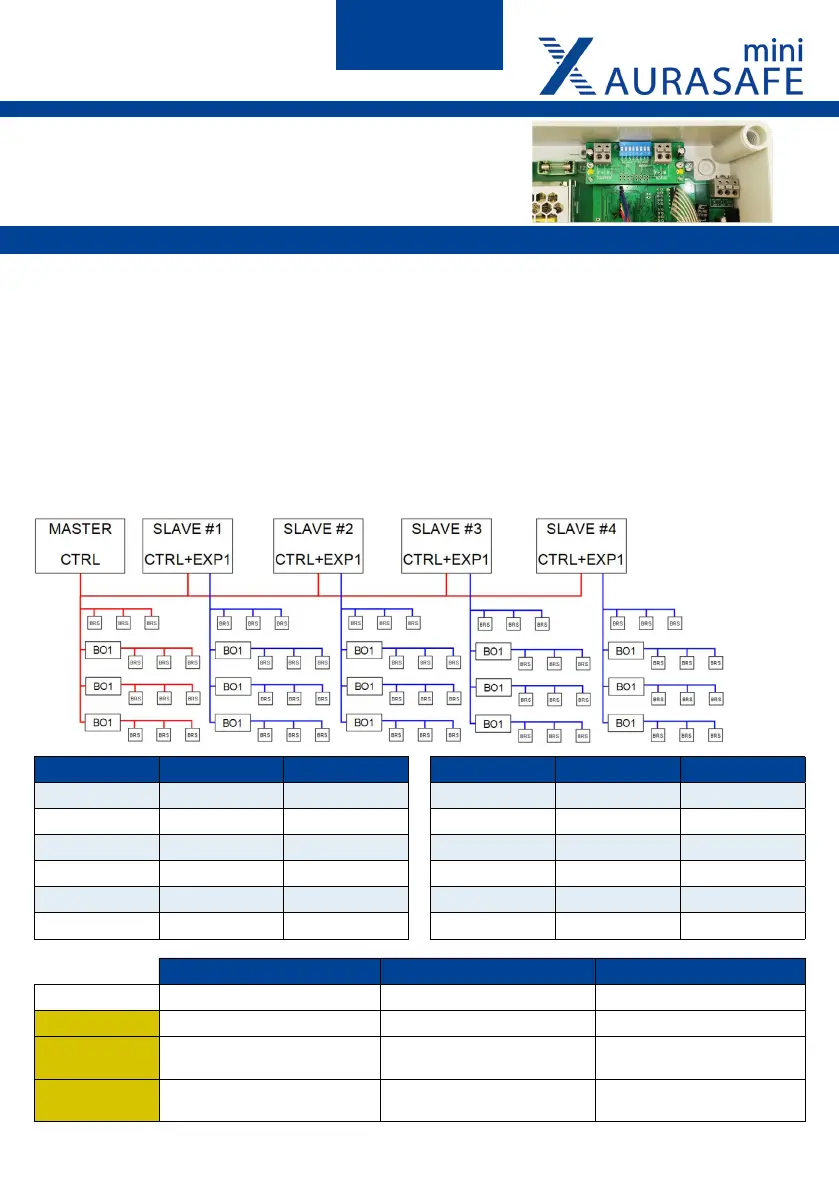

AURASAFE mini UTVIDELSESKORT FOR STØRRE SYSTEMER
AURASAFE mini UDVIDELSESKORT TIL STØRRE SYSTEMER
AURASAFE mini EXPANSION CARD FOR LARGER SYSTEMS
NO DK GB
TX-EXP1
FUNCTION MASTER SLAVE MODE A
SEF ALARM IN Ye s Yes
INT.LOCK Entire network No
EXT IN Auto + manual Manual
SMOKE Yes Yes
START TEST Entire network No
MODBUS Read/write Read
FUNCTION MASTER SLAVE MODE B
SEF ALARM IN Ye s Yes
INT.LOCK Section Section
EXT IN Auto + manual Manual
SMOKE Yes Yes
START TEST Section Section
MODBUS Read/write Read/(write)
