Trox Technik AURASAFE mini - Page 24

NO/DK/GB
24
(E) Test-knapp for manuell test
I forbindelse med installasjon og
service er det mulig å utføre en test-
syklus direkte på en enkel spjeldmodul.
Testknappen holdes nede i ca. 5
sekunder, inntil lysdioden skifter til
hurtig blink, da slipper du testknappen.
En testsyklus vil nå starte, hvor
spjeldene åpnes i ca. 180 sekunder og
deretter lukkes i 90 sekunder.
(F) Klemmer for videre kabling
To individuelle kortsluttede plugg-
grupper for videreføring av tilkoblinger.
(G) Rele-utgang
Mulighet for normalt-åpen og normalt-
lukket utgang.
(H) LED indikering
Se nedenfor.
(E) Test knap for manuel test
I forbindelse med installation og service
er det muligt at udføre en testcyklus
direkte på det enkelte spjældmodul.
Testknappen holdes nede i ca. 5
sekunder, indtil lysdioden skifter til
hurtig blink, hvorefter test-knappen
slippes. En testcyklus vil nu starte, hvor
spjældet åbnes i ca. 180 sekunder og
efterfølgende lukkes i 90 sekunder.
(F) Terminaler for videre fortrådning
To individuelle kortsluttet stik grupper
for videreførelse af forbindelser.
(G) Relæudgang
Mulighed for normal-åben og normal-
lukket udgang.
(H) LED indikering
Se nedenfor.
(E) Test button for manual test
During installation and service, a test
cycle can be started at the individual
damper by use of the test button. The
test button is pressed for approx. 5
seconds until the LED change to fast
ashing. When the test button is relea-
sed,a test cycle is started. The damper
will open (output on) for approx. 180
seconds, after which the damper will
close (output o) for approx. 90 seconds.
(F) Further wiring
Two individually shorted connector
groups for further wiring.
(G) Relay output
Possibility of normally-open and
normally-closed output.
(H) LED indication
See below.
NO DK GB
Actuator Ind 1
(NC)
Ind 2
(NO)
(B) LED
indikering
(B) LED indikering (B) LED indikering (B) LED indication
0 0 0 Blå, langsom blink Blå, langsom blink Blue, slow ash
0 0 1 Blå (spjeld lukket) Blå (spjæld lukket) Blue (damper closed)
0 1 0 Blå, hurtig blink Blå, hurtig blink Blue, fast ash
0 1 1 Rød, hurtig blink Rød, hurtig blink Red, fast ash
1 0 0 Grønn, langsom blink Grøn, langsom blink Green, slow ash
1 0 1 Grønn, hurtig blink Grøn, hurtig blink Green, fast ash
1 1 0 Grønn (spjeld åpen) Grøn (spjæld åben) Green (damper open)
1 1 1 Rød, langsom blink Rød, langsom blink Red, slow ash

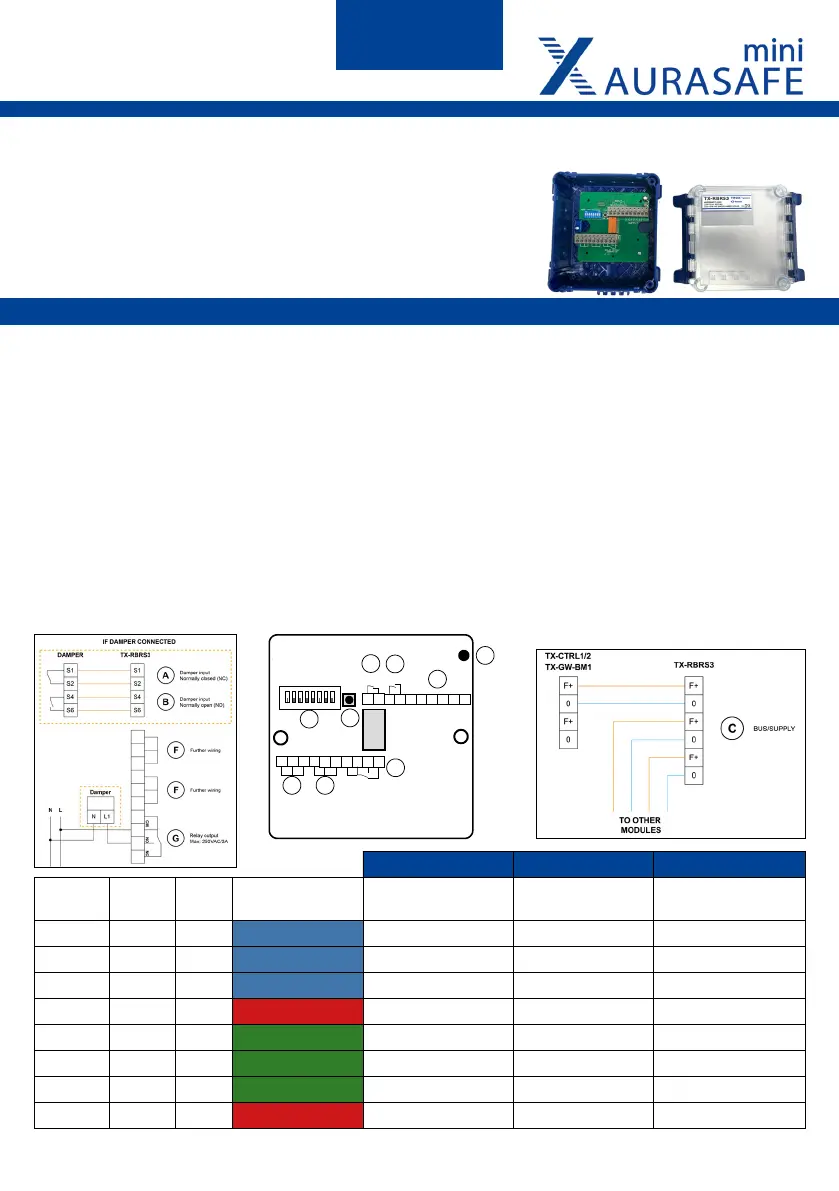

AURASAFE mini RELEMODUL/SPJELDMODUL TIL 230V BRANN- OG RØYKSPJELD
AURASAFE mini RELÆMODUL/SPJÆLDMODUL TIL 230V BRAND- OG RØGSPJÆLD
AURASAFE mini RELAY MODULE/DAMPER MODULE FOR 230V FIRE AND SMOKE DAMPER
TX-RBRS3
1 2 4 8 16 32 64 –
ADR:
TEST
S1 S2 S4 S6
0 F+F+ F+ 0 0
SUPPLY
ON
12345678
A
B
D
E
H
INPUT
I
RELAY OUTPUT
250VA C/3A
F F
G
C
