Tulikivi HALLA E - Monteringsschablon Och Väggställning; Kopplingsutrymme

SWE
14

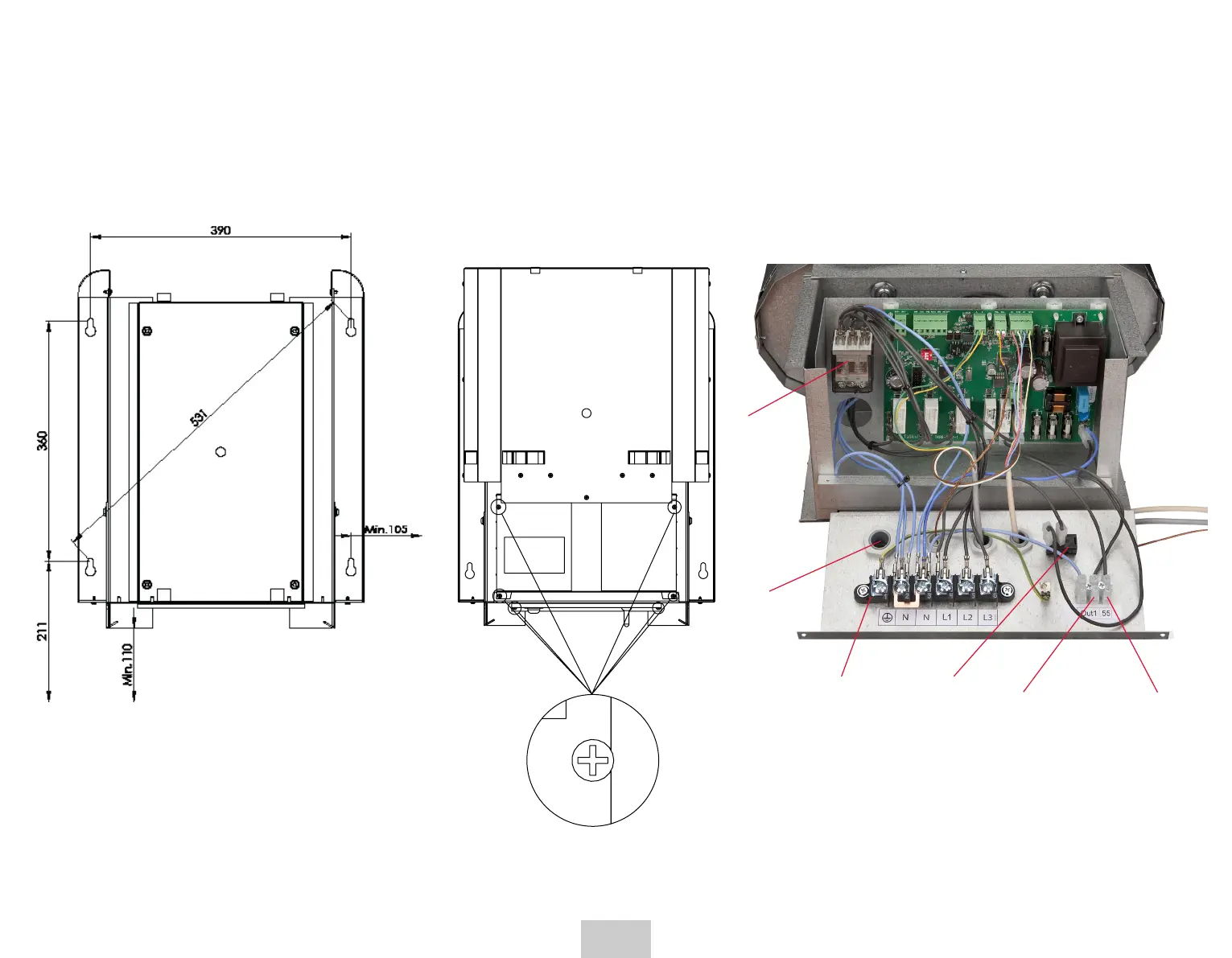

MONTERINGSSCHABLON OCH VÄGGSTÄLLNING
Fäst monteringsschablonen på väggen. Borra 5 mm:s begyn-
nelsehål på de ställen som schablonen anvisar. Ta bort schablo-
nen före fastsättning av bastuaggregatets väggställning. Sätt
fast väggställningen med medföljande täckbultar (4 st.) och en
13 mm hylsnyckel.
Huvudrelä
Kabelhyls-
muttrar
Stickkontakt
Huvudbrytare
Utgång 1A
Alternering av
eldningen
KOPPLINGSUTRYMME
Kopplingsutrymmets lock är fäst med fyra skruvar. Skruva av
de fyra krysskruvarna (PZ1) på bilden nedan och öppna locket
försiktigt (skruven är PZ1 skivskruv Ph-krysspår 3,5x9,5 DIN
7981). Ta in kablarna genom öppningen i mitten av sockeln
och gör kopplingarna enligt anvisningen. Skruv fast kopplings-
utrymmets lock med sex skruvarna. Slutligen montera bastu-
aggregatet i väggställningen. Sidor 43-47.
AH
DETAIL AH
