ASENNUSSABLUUNA JA SEINÄTELINE

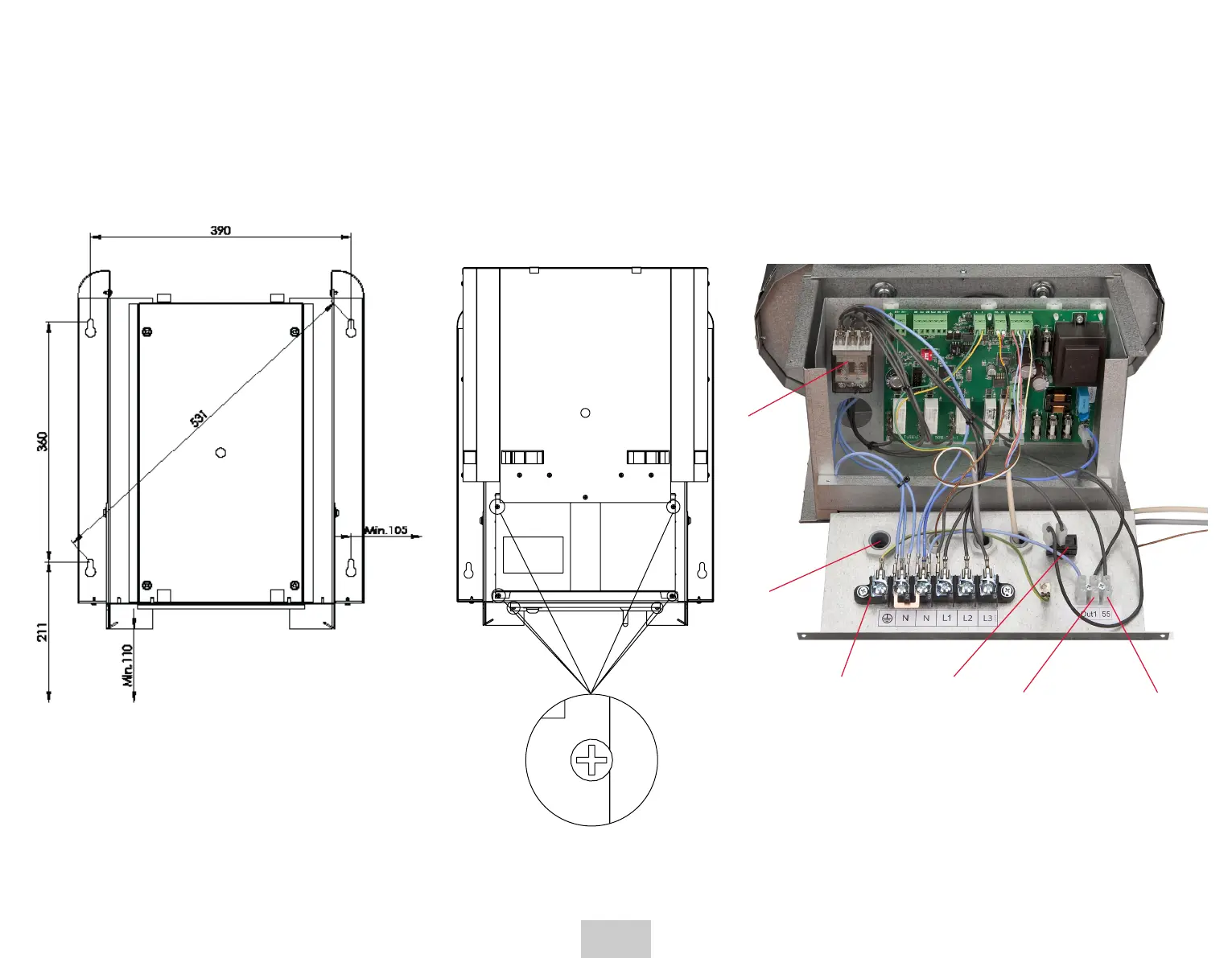

Kiinnitä asennussabluuna seinään. Poraa 5 mm aloitusreiät
sabluunan osoittamiin paikkoihin. Poista sabluuna ennen kiu-
kaan seinätelineen kiinnittämistä. Kiinnitä seinäteline toimituk-
sessa olevilla täkkipulteilla (4 kpl) 13mm hylsyavaimella.
Päärele
Holkkitiivisteet
Verkkoliitin
Pääkytkin
Ulostulo 1A
Lämmityksen
vuorottelu
KYTKENTÄTILA
Kytkentätilan kansi on kiinni neljällä ruuvilla. Avaa alla olevan
kuvan neljä ristipääruuvia (PZ1) ja avaa kansi varovasti (ruuvi
on PZ1 levyruuvi PH-ristiura 3,5x9,5 DIN 7981). Tuo kaapelit
seinätelineen jalustan keskellä olevasta aukosta ja suorita kyt-
kennät ohjeen mukaisesti. Kiinnitä kytkentätilan kansi kiinni ru-
uvilla (6 kpl). Lopuksi asenna kiuas seinätelineeseen. Sivut 43-
47.
