Tulikivi HALLA E - Подключение Печатной Платы

RUS
31
Термостат
Термопара
Touch Screen
Включение через замыкание
контактов
Сброс дверного
выключателя
С брос дверного
выключателя
Шина KNX
12 V dc желтый
IN зеленый или синий
5 V dc белый
A in коричневый или
красный
ON/OFF
GND
RESET
GND
DOOR
GND
12 V белый
GND коричневый
Touch Screen
B желтый
A зеленый
NEG красный
POS желтый
BUS -
BUS+

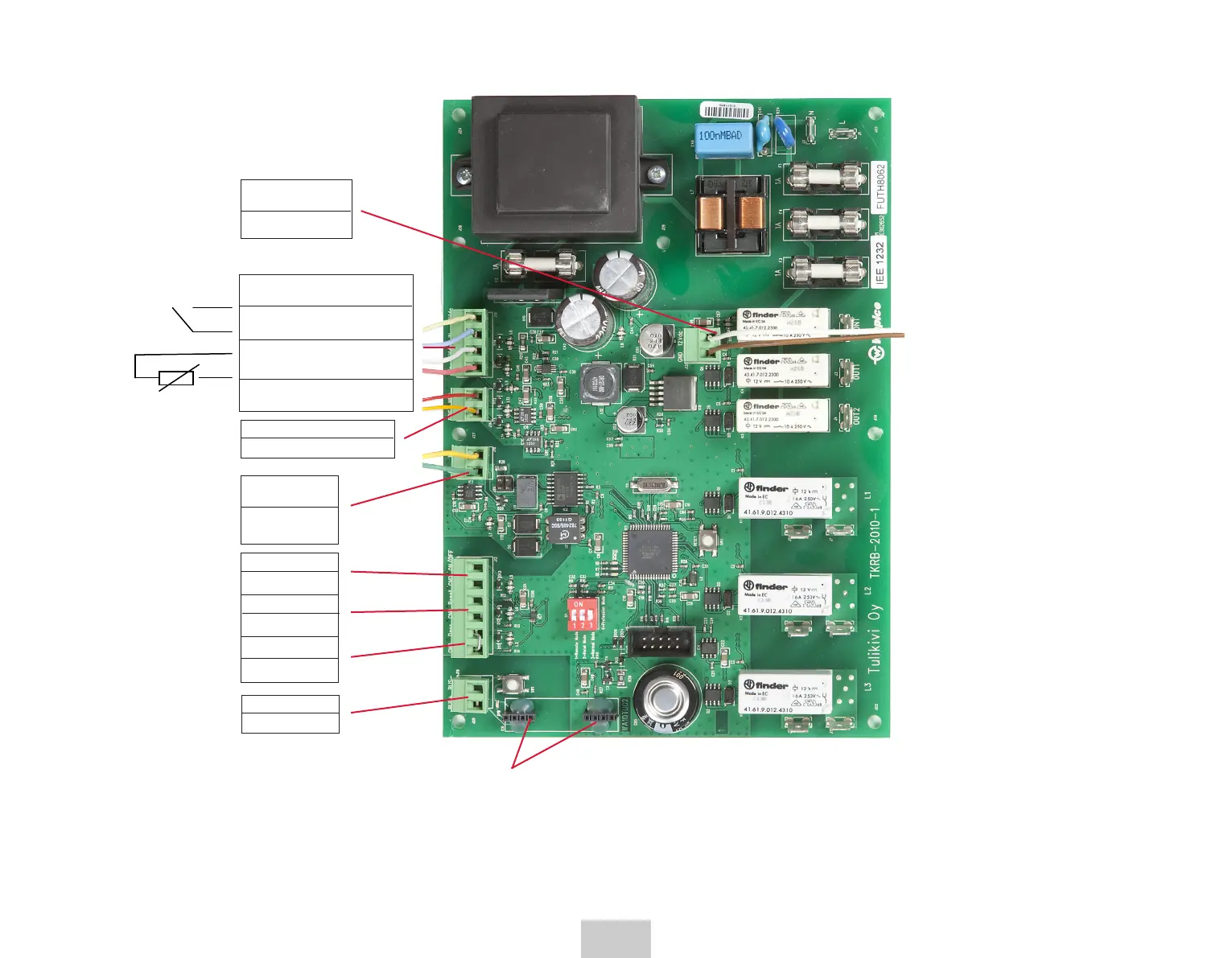

ПОДКЛЮЧЕНИЕ ПЕЧАТНОЙ ПЛАТЫ
Mесто KNX-модуля на реле-плате
РИС. 5
