Tulikivi HALLA E - Anschlüsse der Schaltkarten

GER
39
Temperaturfühler
Thermoelement
Touch Screen
Relais-Schaltung
Zurücksetzung des Türschalters
Türschalter
KNX-Bus
12 V dc gelb
IN grün oder blue
5 V dc weiß
A in braun oder rot
ON/OFF
GND
RESET
GND
DOOR
GND
12 V weiß
GND braun
Touch Screen
B gelb
A grün
NEG rot
POS gelb
BUS -
BUS+

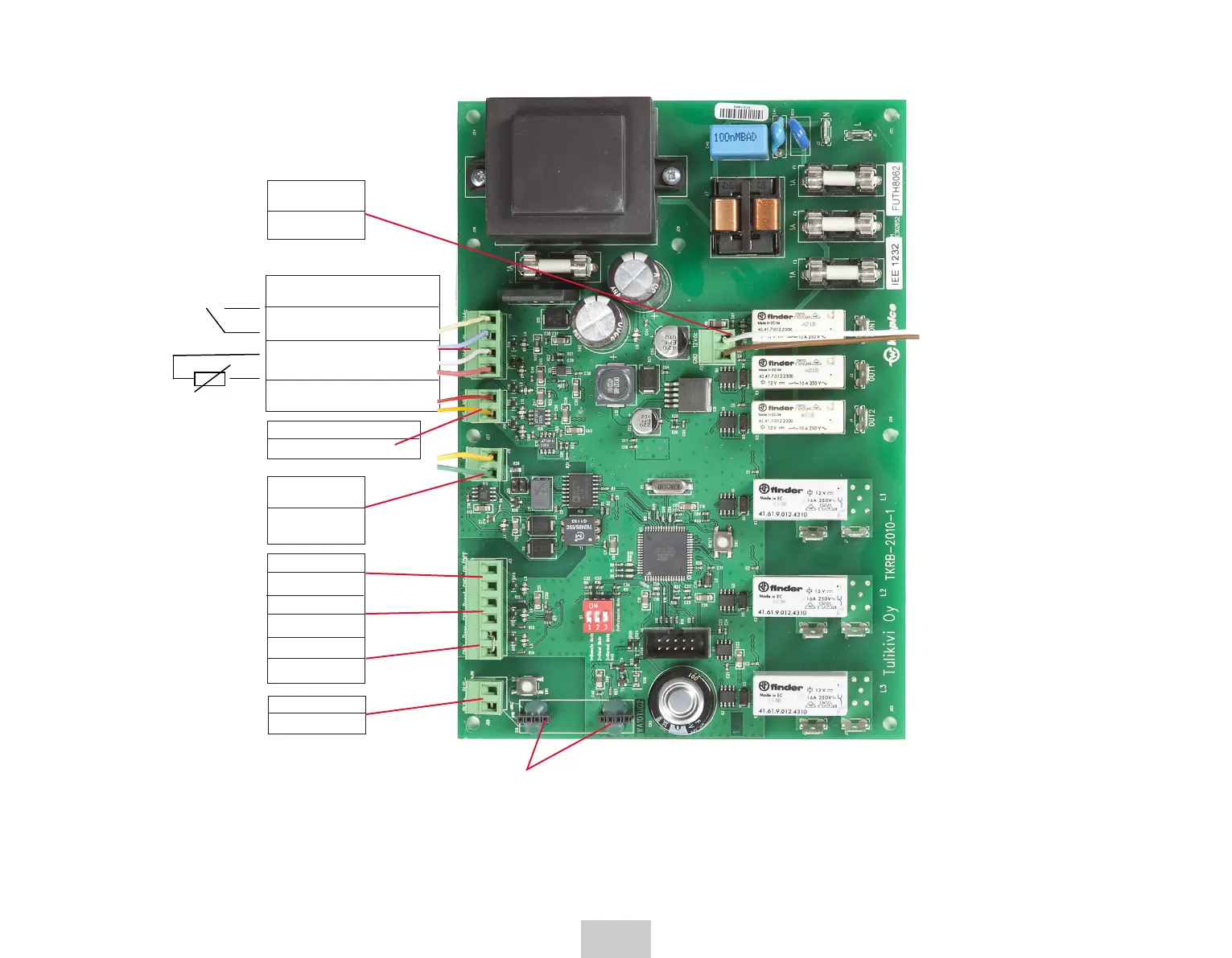

ANSCHLIESSEN DER SCHALTKARTEN
Platz für die Relaiskarte des KNX-Moduls
Abb 4
