RUS
29
BUS+
1A
1
2
3
4
5 6
N
L1
L3
L2
N
U
V
W
L1
L2
L3
1
2
3
Control
OUT1
N
L
1.
2.
3.
4.
5.
6.
1. KNX-liitäntä/KNX-interface/KNX-anslutning/KNX-Anschluss/Интерфейс KNX
2. Ovikytkin /Door switch/Dörr brytare/Türschalter/Дверной выключатель
3. Ovikuittaus /Door reset switch/Dörr nollställning/Rücksetzschalter Tür/Кнопка сброса
4. On-Off kytkin/On-Off switch/On-Off brytare/On-Off-Schalter/Выключатель On-Off
5. Touch Screen-liitäntä/Touch Screen interface/Touch Screen anslutning
/
Touch Screen-Anschluss/Интерфейс Touch Screen
6. Termopari/Thermocouple/Termoelement/Thermoelement/Термопара
7. Syöttö/Power input/Nätet/Stromeinspeisung/Питание
8. Ulostulo1 (1A)/Output1(1A)/Utgång1 (1A)/Stromabgabe1 (1A)/Выход1 (1А)
9. Sähkölämmityksen vuorottelu/Signal contact/El. förreglering av annan el. förbrukare/
Signalkontakt/Чередование нагрева электрической каменки
10. Lämpöanturi/Thermal probe/Värmesond/Temperatursensor/Термостат
7.
8.
out1
PE
SS184
BUS-
GND
Door
GND
Reset
GND
ON/OFF
A
B
POS.
NEG.
A in
5V dc
IN
12V dc
OUT2
55
9.
5.
10.

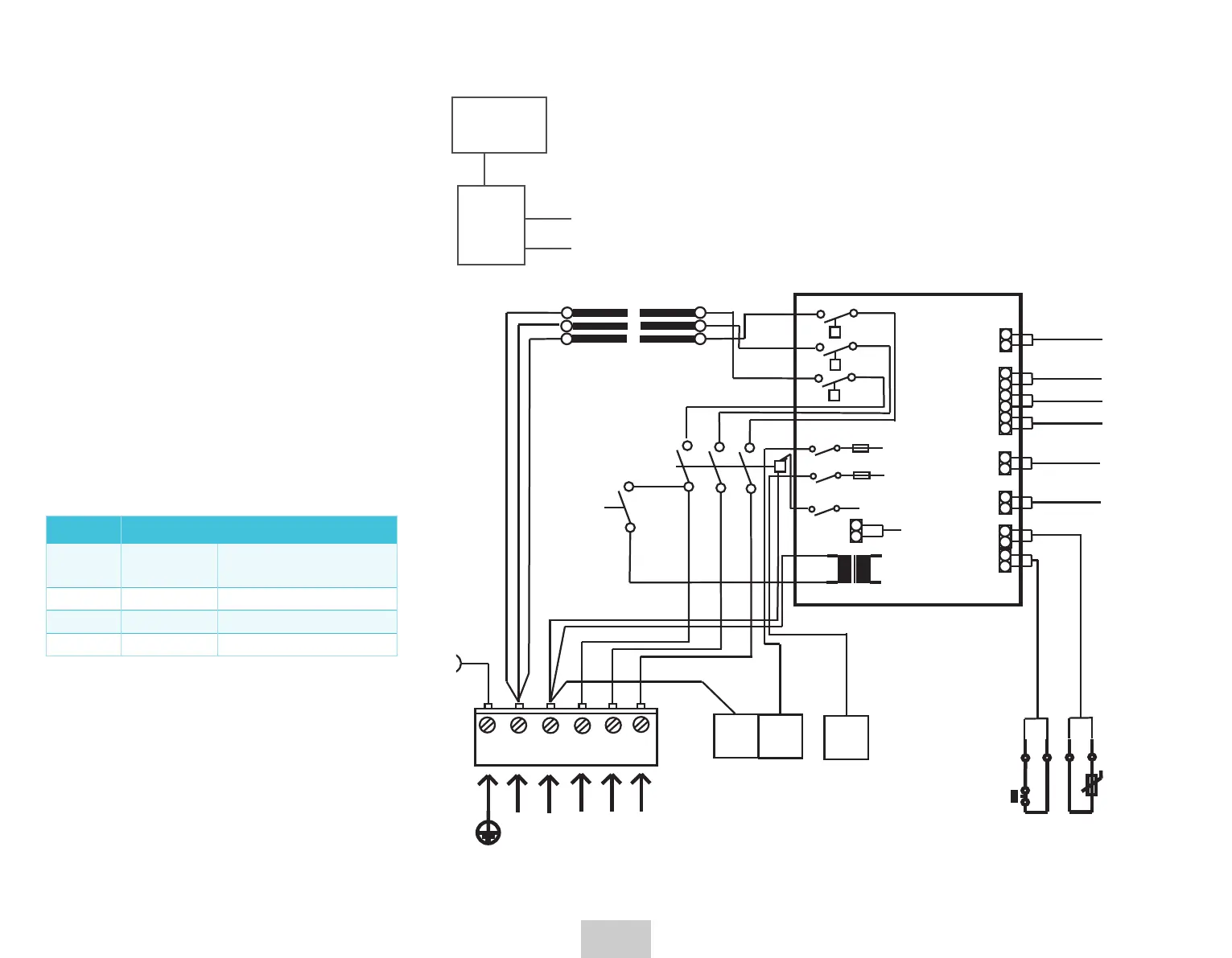

СХЕМА ПОДКЛЮЧЕНИЯ
1. интерфейс knx
2. дверной выключатель
3. кнопка сброса
4. выключатель on/off
ПОДКЛЮЧЕНИЕ К СЕТИ
Подключение каменки к электросети имеет право
производить только квалифицированный электромонтер,
имеющий доступ к данным работам. Подключение к сети
должно быть выполнено полужестко. Соединительная
коробка должна иметь влагостойкий корпус и размещаться
на безопасном удалении от каменки, на уровне не более
500 мм от пола.
В качестве кабеля подключения должен использоваться
кабель с резиновой изоляцией типа H07RN-F или его
аналог. Использование кабеля с изоляцией из ПВХ для
подключения каменки не допускается. Требования к
соединительным кабелям и предохранителям приводятся
в таблице 2. Не подключайте электрическое питание
каменки через защитное отключающее устройство
(УЗО)! При приемочном контроле электрического
подключения каменки может быть зафиксирована утечка
в сопротивлении изоляции. Явление вызвано влагой,
которую впитало изолирующее вещество во время
складирования или транспортировки. Влага испаряется
из нагревательных элементов после пары сеансов
нагрева. Установка датчика температуры производится в
соответствии с рисунками 3 и 4. Следует удостовериться
в том, что клапан подачи свежего воздуха находится
на достаточном удалении от датчика температуры
(рекомендуемое расстояние 1 м, на странице 29.).
ТАБЛИЦА 2
mощность
электротехни чески е характерис т ики
кВт
размер
предохранителя
соединительный кабель камен-
ки H07Rn-f/60245 IEC mm
2
4,5
3x10 A 5 x 1,5
6,0
3x10 A 5 x 1,5
9,0
3x16 A 5 x 2,5
СХЕМА МОНТАЖА
Tulikivi Touch Screen
Touch Screen
SS298, IP54
4x0,25 (6 m)
400V 3N
Каменка
IPx4
5. TouCH sCREEn
6. термопара
7. питание
8. выход 1 (1 а)
9. чередование нагрева
электрической каменки
10. термостат
Термостат
