RUS
32

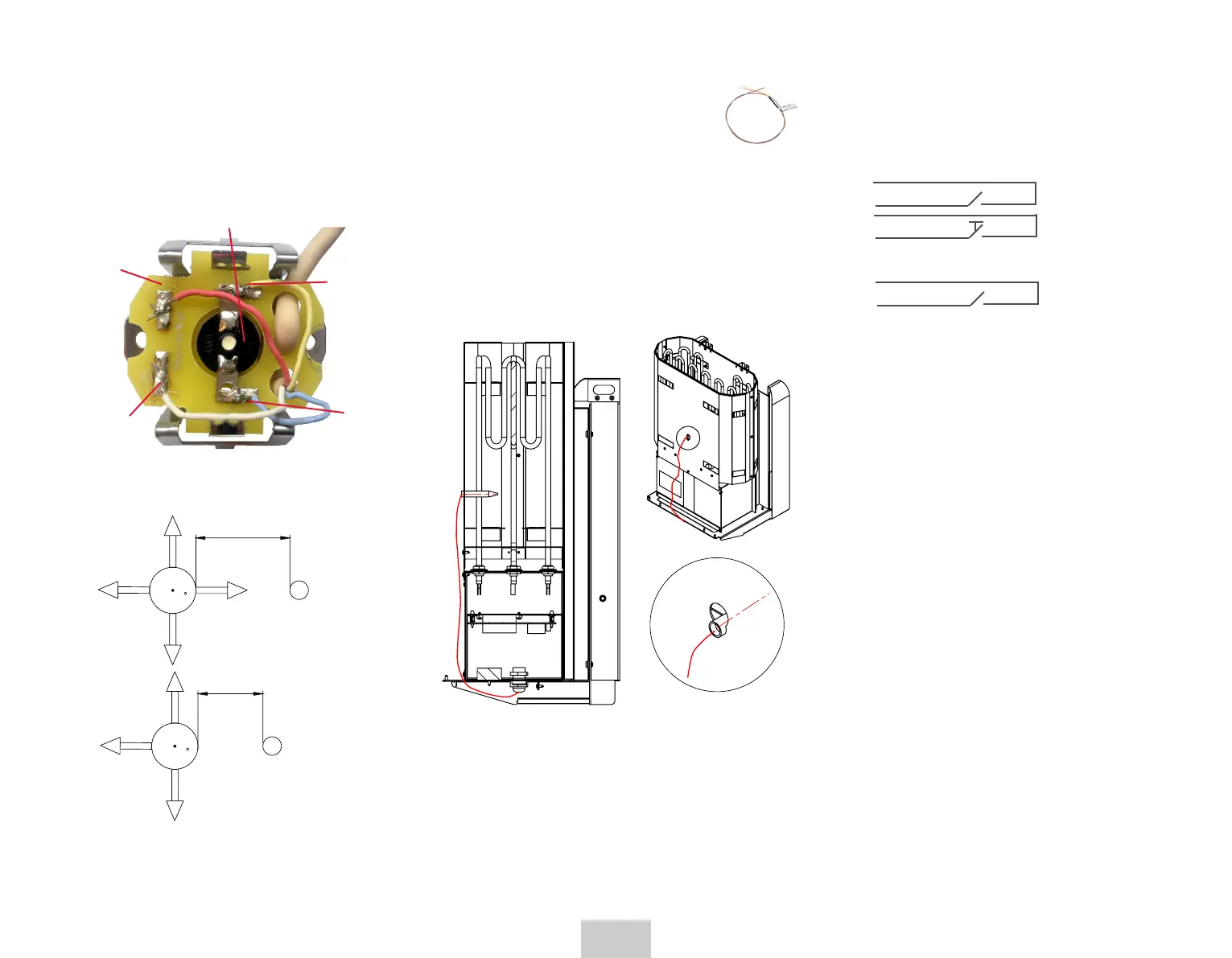

УСТАНОВКА ТЕРМОПАРЫ (ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ)
1. Подключите термопару к релеплате каменки.
(NEG) красный
(POS) желтый
2. Измерительный конец термопаты в защитной трубке выво-
дится из верхнего отверстия защитного корпуса реле-пла-
ты. 3.Уложите камни для пара, примерно половину от
общего количества.4.Втяните измерительный конец тер-
мопаты до дна защитной трубки.5. Установите трубку с из-
мерительным концом термопаты среди камней для пара.
Закрепите трубку вырезанным в ней желобком в одном из
воздушных отверстий корпуса каменки. Внимание! Труб-
ка с измерительным концом термопаты не должна касать-
ся электротэнов.6. Уложите остатки камней для пара.
ИНЫЕ КОМПОНЕНТЫ: ДВЕРНОЙ ВЫКЛЮЧАТЕЛЬ И
КНОПКА СБРОСА (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)
Дверной выключатель и кнопка сборса всегда устанавлива-
ются в случае, если используется дистанционное управление
каменки. Если каменка запрограммирована на работу в ре-
жиме еженедельного включения по таймеру, то система про-
веряет, закрытали дверь сауны, и нажатали кнопка сброса в
качестве подтверждения того, что сауна готова к использова-
нию. Если дверь открыта, либо кнопка сброса не нажата, то
каменка не начнет нагреваться.
Дверной выключатель устанавливается на верхнем крае две-
ри парильного помещения, с наружной стороны, на рассто-
янии не менее 300 мм от внутреннего угла двери. Выключа-
тель устанавливается на раме, а магнит на дверной створке.
Расстояние между выключателем и магнитом должно быть не
более 18 мм.
Кнопка сброса устанавливается в подходящем месте за пре-
делами парильного помещения.
GND Магнитный
Door выключатель
GND
Reset
Кнопка сброса
ВЫКЛЮЧАТЕЛЬ ON/OFF
GND
On/Off
выключатель On/Off
Традиционное включение производится через замыкание кон-
тактов. При замыкании контактов сауна включается в темпера-
турном режиме, установленном во время последнего исполь-
зования. Если контакты размыкаются, то сауна выключается.
Более подробные инструкции по монтажу и эксплуатации на-
ходятся в данной упаковке и на сайте www.tulikivi.fi
ТАЙМЕР-ОГРАНИЧИТЕЛЬ
Каменки Tulikvi оснащены таймером, следующим образом
ограничивающим продолжительность нагрева:
1. Каменки в общих саунах многоэтажных домов можно
включать и выключать без ограничений в течение 12 часов.
Если каменка находилась в постоянном использовании в
течение 12 часов, каменка переходит в режим покоя и ее
можно будет включать вновь через 6 часов (DIP-переклю-
чатель в положении 100).
2. Суточный режим работы гостиничных саун по умолчанию:
период нагрева 4 часа - режим покоя 6 часов - период на-
грева 8 часов - режим покая 6 часов (DIP-переключатель в
положении 010).
3. Максимальная допустимая продолжительность эксплуата-
ции квартирной сауны составляет 6 часов (DIP-переключа-
тель в положении 001).
4. Режим работы без таймера-ограничителя допускается
только в профессиональном использовании при постоян-
ном контроле (DIP-переключатель в положении 000).
Функционирование таймера-ограничителя регулируется
DIP-переключателем на плате реле. ПРИ ЭКСПЛУАТАЦИИ В
ДОМАШНИХ УСЛОВИЯХ ТАЙМЕР-ОГРАНИЧИТЕЛЬ ДОЛ-
ЖЕН БЫТЬ ВСЕГДА ВКЛЮЧЕН. ИЗМЕНЕНИЕ ПОЛОЖЕНИЯ
DIP-ПЕРЕКЛЮЧАТЕЛЯ НЕ ДОПУСКАЕТСЯ!
УСТАНОВКА ДАТЧИКА
Датчик температуры крепится шурупами к стене, над камен-
кой на расстоянии 50 мм от потолка, либо на потолке в области
окружности каменки (размещение датчика температуры ука-
зано на рис. 3 и 4 на стр. 28), после чего устанавливается на
место керамический корпус датчика. Следует удостоверить-
ся в том, что клапан подачи свежего воздуха находится на до-
статочном удалении от датчика температуры (рекомендуемое
расстояние 1 м).
желтый
(12 V dc)
зеленый
или синий
(IN)
коричневый или
красный
(A in)
белый
(5Vdc)
Восстановление защиты от перегрева
РИС. 6
Температурный
датчик
Температурный
датчик
Min.1000
Min.500
360
180
Впускной клапан воздуха с круговым обдувом (360 °) должен
располагаться на расстоянии не менее 1000 мм от
температурного датчика. Впускной клапан воздуха, который
оснащен дефлектором (180 °) должен располагаться на
расстоянии не менее 500 мм от температурного датчика.
Поток приточного воздуха не должен быть направлен на
температурный датчик.
Следует удостовериться в том, что клапан подачи
свежего воздуха находится на достаточном удалении от
температурного датчика (рекомендуемое расстояние 1 м).
