Tulikivi HALLA E - Монтажный Трафарет И Настенный Кронштейн; Отсек Подключения

RUS
30

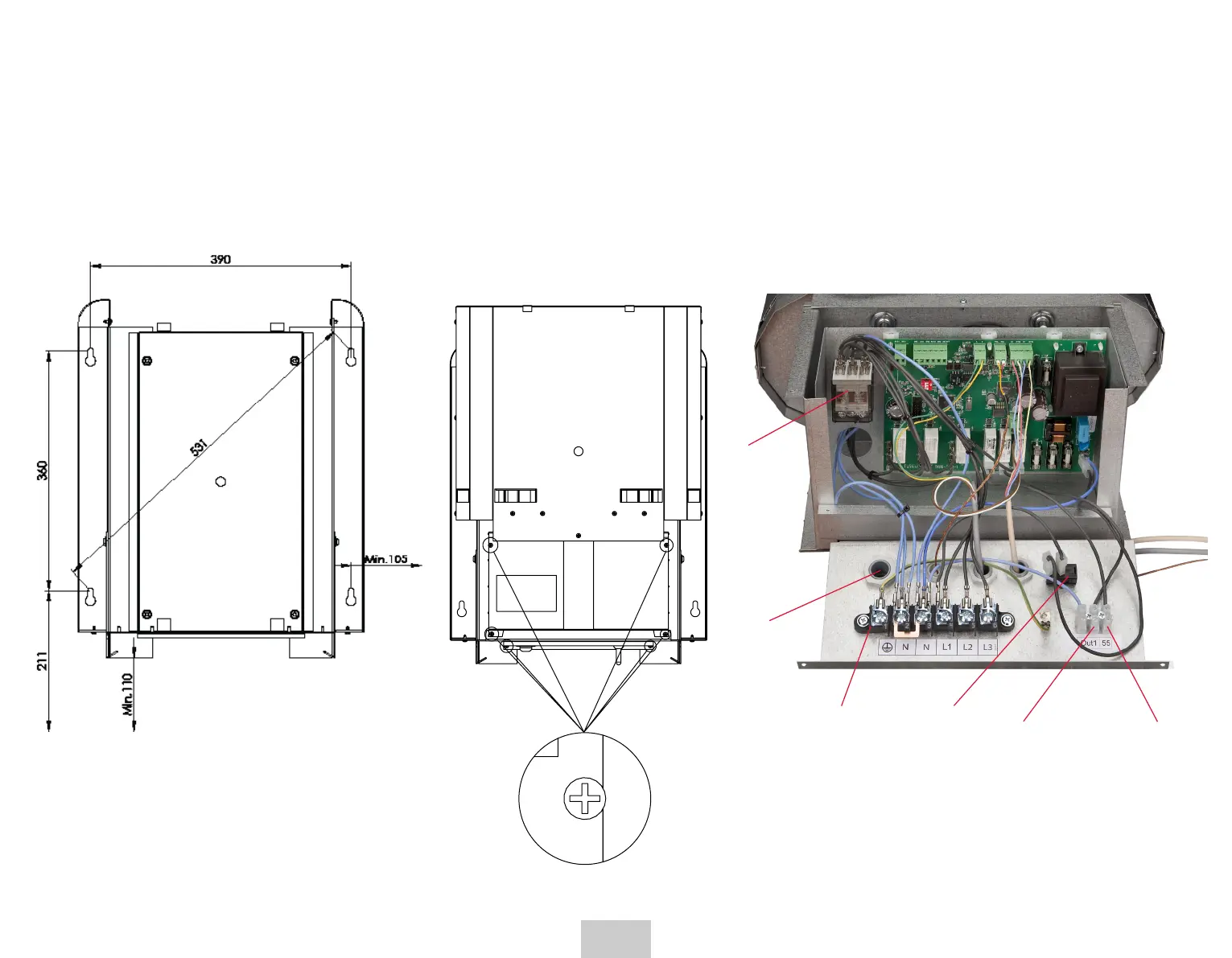

МОНТАЖНЫЙ ТРАФАРЕТ И НАСТЕННЫЙ КРОНШТЕЙН
Закрепите на стене монтажный трафарет. Просверлите
5-миллиметровые начальные отверстия в местах, указанных
на трафарете. Удалите трафарет перед установкой
настенного кронштейна каменки. Закрепите настенный
кронштейн винтами с шестигранной головкой (4 шт.) с
помощью торцевого ключа на 13 мм, входящего в комплект
поставки.
Главное реле
Кабельные
втулки
Сетевой разъем
Главный
выключатель
Выход 1А
Чередование
нагрева каменки
ОТСЕК ПОДКЛЮЧЕНИЯ
Крышка отсека подключения закрыта с помощью четырех
винтов. Откройте указанные на рисунке ниже четыре винта
с крестообразным шлицем (PZ1) и осторожно откройте
крышку (винт - саморез с полукруглой головкой PZ1, с
крестообразным шлицем Ph-3,5x9,5 по DIN 7981). Проведите
кабели через отверстие в центре основания настенного
кронштейна и выполните подключение в соответствии с
инструкциями. Закрепите крышку отсека подключения
с помощью шесть винтов. В конце установите каменку на
настенном кронштейне. Страницы 43-47.
AH
DETAIL AH
