MONTERING AV TERMOPAR (TILLÄGGSUTRUSTNING)
1. Koppla termoparet till bastuaggregatets
styrkort.
(NEG) röd
(POS) gul
2. För termoparet genom genomföringen i kopplingsdosans
övre kant.
3. Rada först bastuugnsstenarna i stenutrymmet i nivå med
termoparet.
4. Skjut in änden av termoparet till botten av monteringsröret.
5. Placera termoparet i stenutrymmet. Fäst röret genom att
placera rörets slid i öppningen i stenutrymmet vägg.
Obs! För inte röra vid elmotstånden.
6. Rada resten av bastuugnsstenarna i stenutrymmet.
ÖVRIGA ANSLUTNINGAR: DÖRRKOPPLING OCH
KVITTERINGSKNAPP (KRINGUTRUSTNING)
Dörrkopplingen och kvitteringsknappen ska alltid installeras
om bastuaggregatet är försett med ärrstart. När man ställer
in bastuaggregatets timer på veckovis start kontrollerar syste-
met att bastudörren är stängd och att man tryckt på kvitte-
ringsknappen som tecken på att bastun kan värmas. Om dör-
ren är öppen eller kvittering saknas startar inte bastuaggre-
gatet.
Dörrkopplingen monteras utanför basturummet i dörrens övre
kant minst 300 mm från dörrens inre hörn. Kopplingsdelen
monteras i dörrkarmen och magneten i dörren. Kopplingens
avstånd från magneten max 18 mm.
Kvitteringsknappen monteras utanför basturummet på ett
lämpligt ställe.
GND
Door
Magnetkoppling
GND
Reset
Kvitteringsknapp
ON/OFF-KNAPP
J14 GND
J14 On/O
On/O-knapp
Traditionell start av bastun sker med de stängbara spetsarna.
När spetsarna ansluts startar bastun medtemperaturinställnin-
garna för föregående bastubad. När spetsarna öppnas stängs
bastun av.
Detaljerade monterings- och bruksanvisningar finns i förpack-
ningarna för respektive produkt och på adressen www.tuliki-
vi.fi
BEGRÄNSARKLOCKA
Tulikivi-bastuaggregaten har en inbyggd begränsarklocka som
begränsar uppvärmningen på följande sätt:
1. Höghusbastur kan kopplas på och av under 12 timmar utan
begränsningar. Om bastuaggregatet använts 12 timmar i
ett streck, försätts bastuaggregatet i standby-läge och kan
värmas upp på nytt eer en viloperiod på 6 timmar. (DIP-
kopplingarna i läge 100)
2. I hotellbastur är den dygnsvisa standardinställningen: 4 tim-
mar uppvärmning, 6 timmar viloperiod, 8 timmar uppvärm-
ning, 6 timmar viloperiod. (DIP-kopplingarna i läge 010)
3. I hembruk är den längsta fortlöpande bastubadtiden
6 timmar. (DIP-kopplingarna i läge 001)
4. I övervakat professionellt bruk finns inga begränsningar
(DIP-kopplingarna i läge 000)
Begränsarklockan styrs med DIP-kopplingarna på reläkortet.
I HEMMABRUK SKA BEGRÄNSARKLOCKAN ALLTID VARA PÅ
OCH DIP-KOPPLINGENS INSTÄLLNINGAR FÅR INTE ÄNDRAS.
gul
(12 Vdc)
grön eller blå
(IN)
brun eller röd
(A in)
vit
(5Vdc)
Återställning av överhettningsskyddet
BILD 6

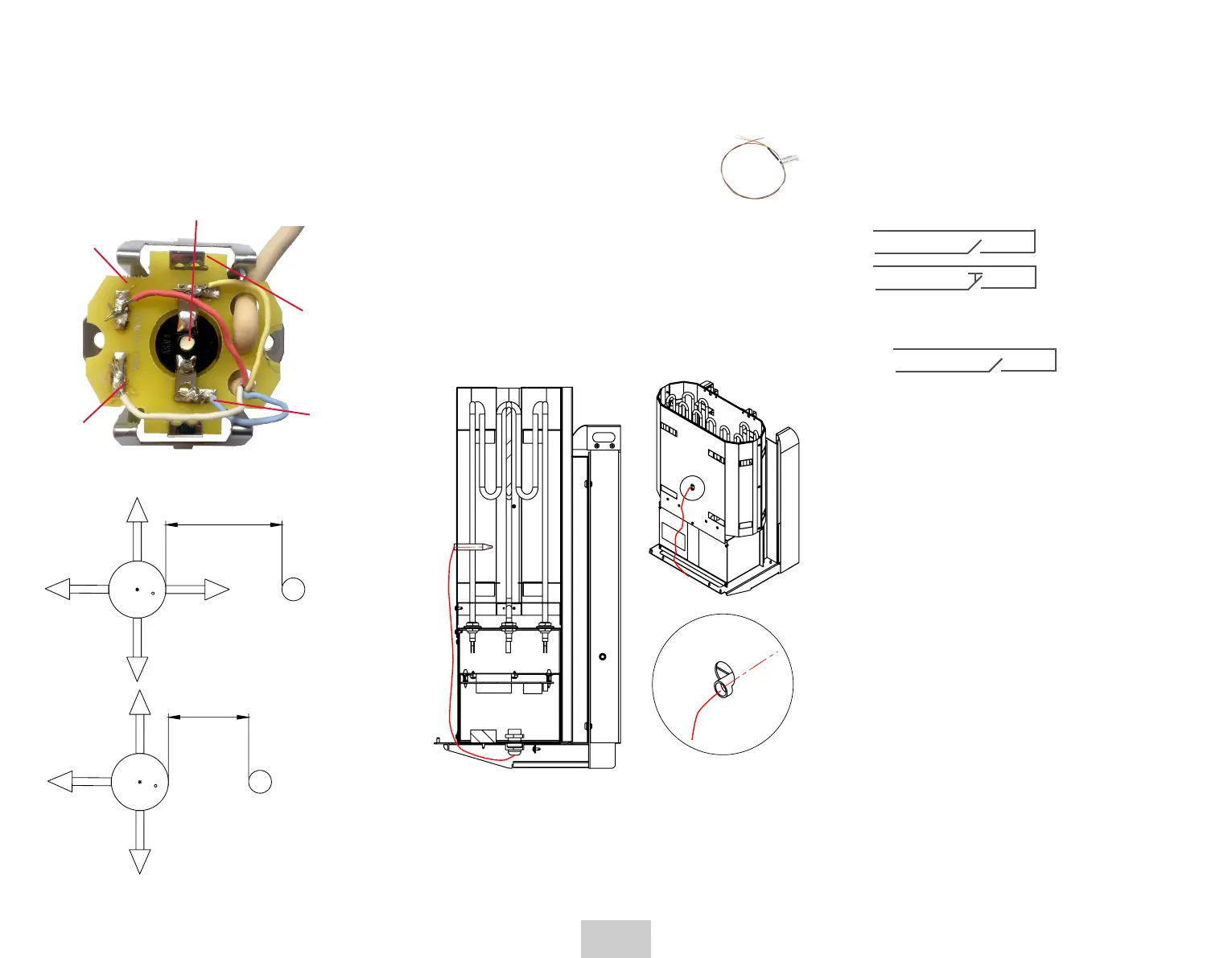

MONTERING AV VÄRMESONDEN
Värmesonden fästs på väggen med skruvar ovanför bastuag-
gregatet ca 50 mm nedåt från taket eller i taket inom bastu-
aggregatets cirkelområde (placeringen av värmesonden visas
i bild 3 och 4 på sidan 12), vareer det keramiska sondhöl-
jet trycks på plats. Kontrollera att inlusventilen är tillräckligt
långt borta från sonden (rekommendation 1 m).
Värmesonden
Värmesonden
Min.1000
Min.500
360
180
En tillusventil med bra luspridning.(360°) ska vara placerad
minst 1000 mm från värmegivaren. En tillusventil med en in-
riktningspanel (180°) ska vara placerad minst 500 mm från
värmegivaren. Tilluens lublåsning får inte riktas mot
värmegivaren.
Säkerställ att tillusventilen är placerad tillräckligt långt från
givaren (rekommendation 1 m).
