http://www.TYAN.com
26

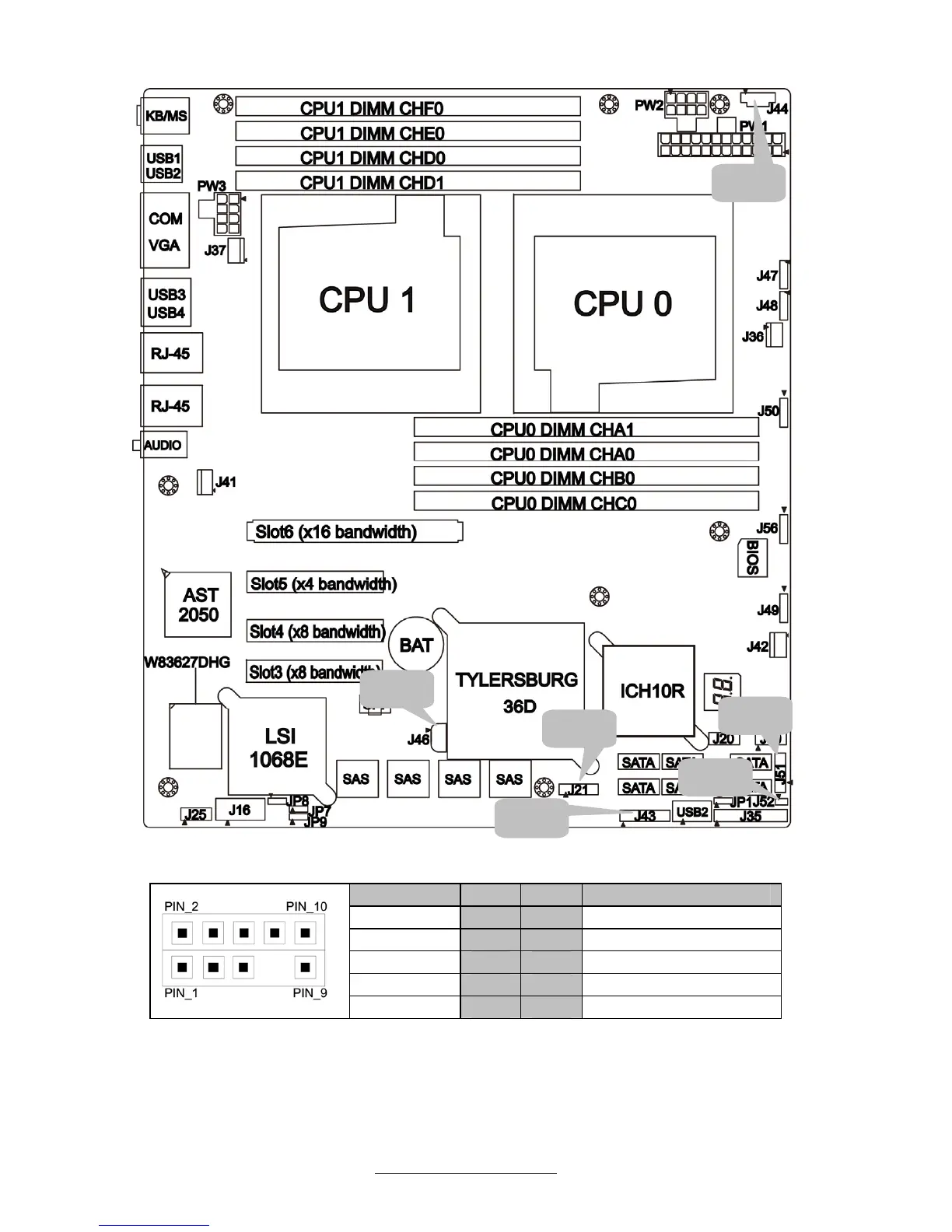

J21/J51 SAS SGPIO Header
Signal Pin Pin Signal
SCL
1 2
SDATA IN
SDA
3 4
SDATA OUT-
GND
5 6
SLOAD
KEY
7 8
SCLOCK
NC
9 10
HD_ERROR_LED
J44
J43
J46
J21
J52
J51
