dessinéDate controlé indice
Matière :
Débit :
Traitement :
Echelle :
Tolérances générales :
modification
+/- 0.1mm - angulaires: +/-0.3° - rugosité: Ra 6.3
NOTA:
LA PIECE DOIT ETRE CONFORME A LA DIRECTIVE EUROPEENNE 2008/35/CE RELATIVE A LA LIMITATION DE L'UTILISATION DE SUBSTANCES DANGEREUSES (CADMIUM,
PLOMB,CHROME HEXAVALENT,MERCURE, PBB OU PBDE)

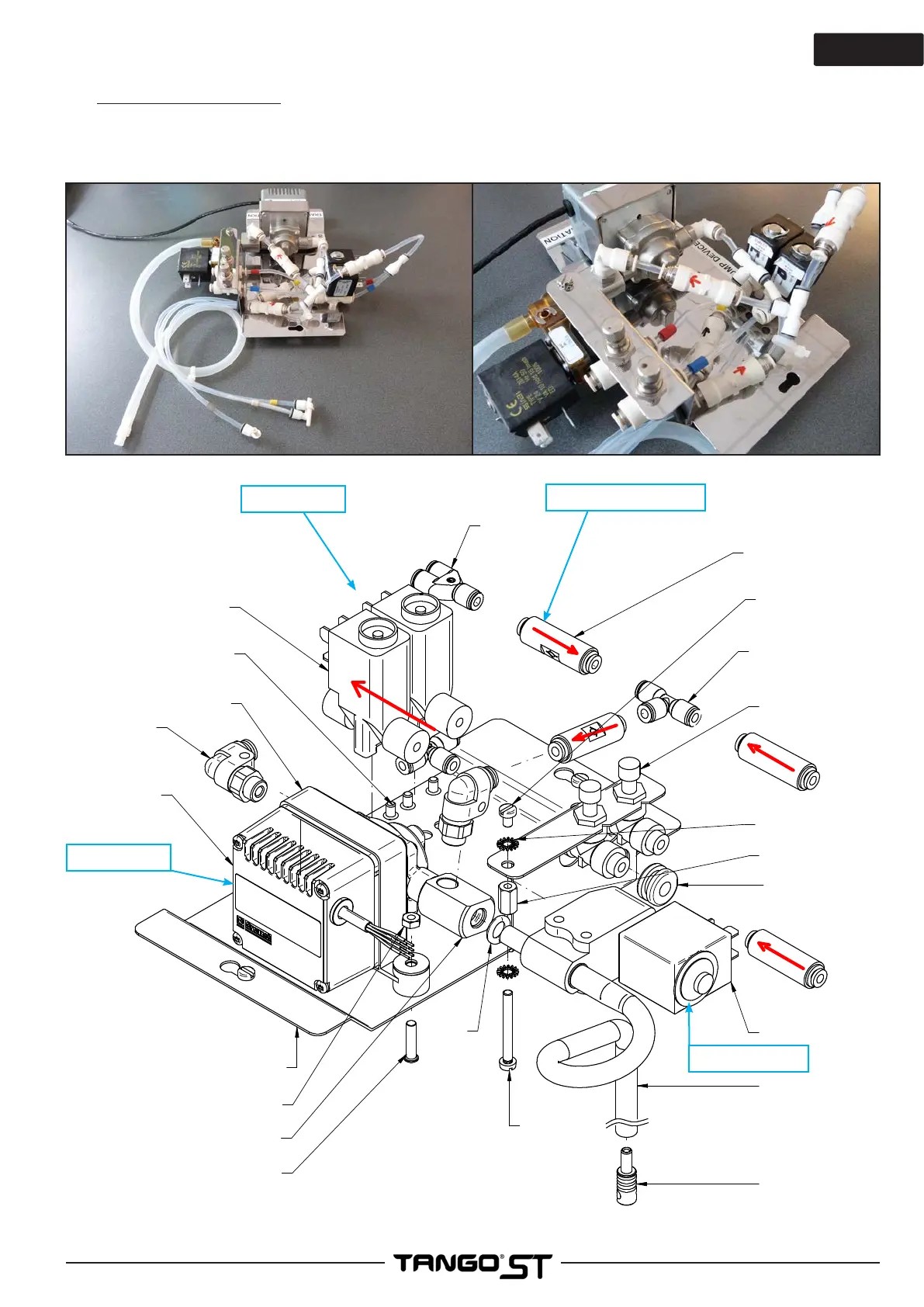

BLOC LAIT MODULE ST
TG1300
5
23612
23616
23618
23619
27821
35518
35550
37285
37286
50120
CN 128
CN 325
CN-343
PG-14
51555
52302
TG2058
12740
12740 1 TUBE SILICONE 5-9 l:560 mm
23612 2 Raccord rapide T 3V D4F
23615 2 Raccord rapide coudé 2V D4F 1-8
23616 1 Raccord rapide Y D4F
23618 4 CLAPET ANTI-RETOUR D:4 F-F
23619 2 Réglage air micromètrique D4 F-F
26153 1 Gicleur cappuccino 2.5
27821 1 O-ring d 7.59 x 2.62
35518 2 Electrovanne 2V D4F 24V-DC
35550 1 ELECTROVANNE 2V NO A ISOLATION 24V-50Hz
37285 1 MOTEUR POMPE 24V
37286 1 ENSEMBLE FIXATION POUR 37285
50120 1 VIS TC 4x35
51555 1 ENTRETOISE 12MM, M4
52302 2 Goujon à sertir M4-18
CN 128 4 VIS TF M4 X 8
CN 325 1 VIS INOX TC 4 X 6
CN-343 2 RONDELLE EVENTAIL ZINGUE DE 3
MI-6 1 PASSE FIL 70/120/30
PG-14 2 ECROU H M4
TG2058 1 SUPPORT POMPE LAIT
TG4040 1 Raccord en T entrée pompe lait
Ref Qté Description
Vers lait
Vers eau chaude
Vers vapeur
110
45
45
50
50
45
70
70
300
420
150
110
110
200
MI-6
REF longueur Nombre
TG6530 45 3
TG6531 50 2
TG6532 70 2
TG6535 110 3
TG6537 150 1
TG6538 200 1
TG6540 300 1
TG6542 420 1
03/03/16 VG JCO 3 détails et nombre longueur tubes
20/04/16 VG JCO 4 Tube aspiration lait changement de référence (12740) + gicleur 26153
23615
TG4040
05/09/16 VG JCO 5 Ajout d'un clapet anti-retour 23618 et donc changement longueur tubes concernés
26153
