dessinéDate controlé indice
Matière :
Débit :
Traitement :
Echelle :
Tolérances générales :
modification
+/- 0.1mm - angulaires: +/-0.3° - rugosité: Ra 6.3
NOTA:
LA PIECE DOIT ETRE CONFORME A LA DIRECTIVE EUROPEENNE 2008/35/CE RELATIVE A LA LIMITATION DE L'UTILISATION DE SUBSTANCES DANGEREUSES (CADMIUM,
PLOMB,CHROME HEXAVALENT,MERCURE, PBB OU PBDE)

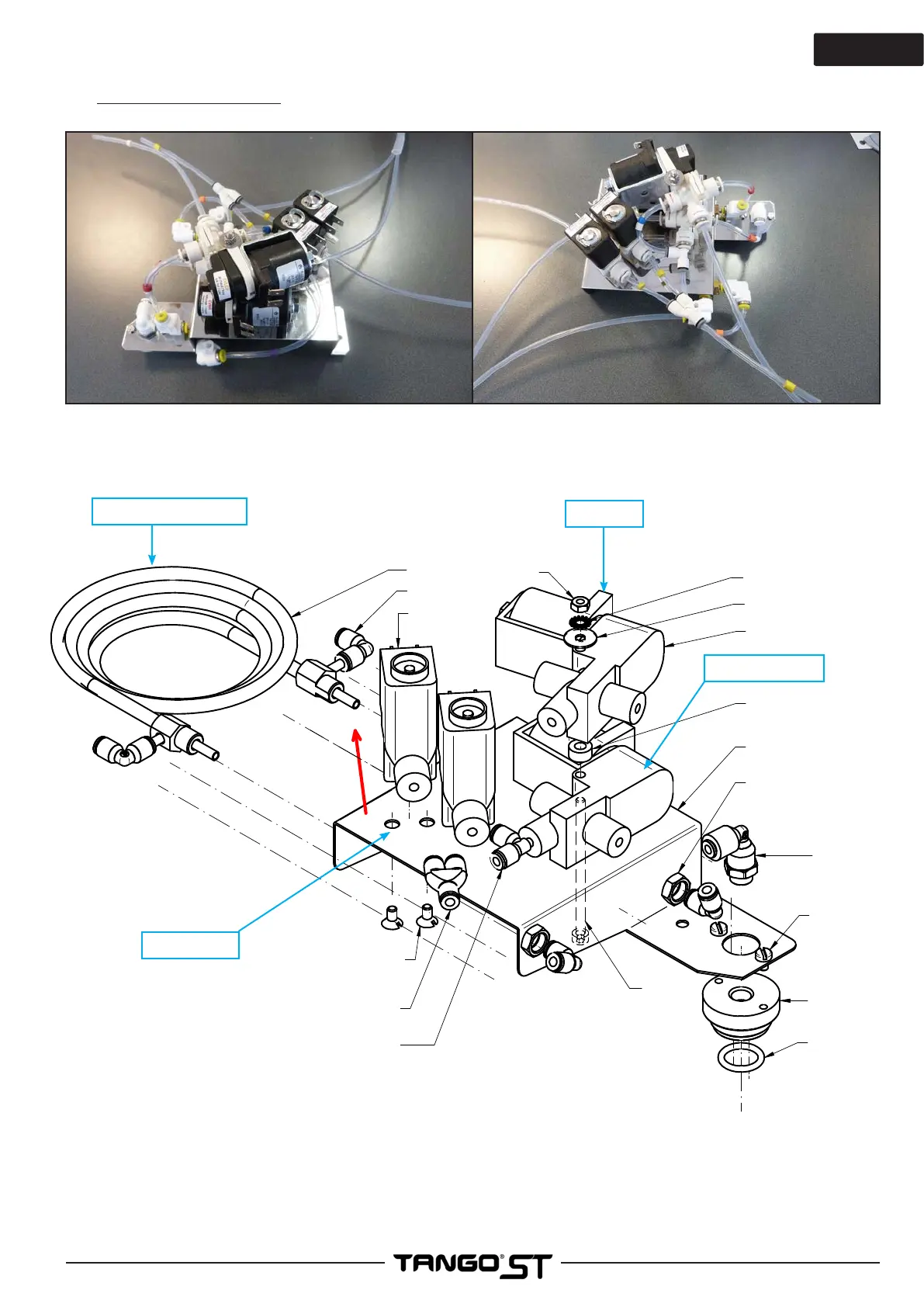

BLOC LAIT MACHINE
TG1301
2
51351
23613
CN 128
23616
23614
TG6040
35518
35018
TG2059
23613 4 Raccord rapide coudé 2V D4 F-F 0
23614 1 Raccord TE D4 M-F-F 0
23615 1 Raccord rapide coudé 2V D4F 1-8 0
23616 1 Raccord rapide Y D4F 0
27845 1 O-ring d 17.13 x 2.62
35018 2 Electrovanne 3V D4F 24V-DC 0
35518 2 Electrovanne 2V D4F 24V-DC 0
50111 1 VIS CHC M4 X 70 INOX
51351 2 ECROU 1/8 0
51552 1 RONDELLE INOX 4.25x14x0.8
51818 2 ENTRETOISE
CN 128 4 VIS TF M4 X 8 0
CN 325 2 VIS INOX TC 4 X 6
CN-343 1 RONDELLE EVENTAIL ZINGUE DE 3
PG-14 1 ECROU H M4
TG2059 1 TOLE SUPPORT BLOC LAIT 1
TG4034 1 Répartiteur 2T pompe lait 1
TG6040 1 TUBE SERPENTN VAPEUR INOX 1
Ref. Qté Description Rév.
51818
PG-14
Module (vapeur)
Vapeur chaudière
(Module) lait
Goulotte
machine
250
(400 duo)
300
(450 duo)
85
120
250
400
100
100
150
70
85
23615
CN 325
TG4034
28/01/16 VG JCO 0 CREATION
51552
50111
CN-343
27845
03/03/16 VG JCO 1 Ajout longueur tubes pour DUO
REF longueur SOLO DUO
TG6532 70 2 2
TG6533 85 1 1
TG6534 100 2 2
TG6536 120 1 1
TG6537 150 1 1
TG6539 250 2 1
TG6540 300 1 0
TG6541 400 1 2
TG6543 450 0 1
08/03/16 VG JCO 2 Enlèvement de pièces pour concordance avec SE prod
