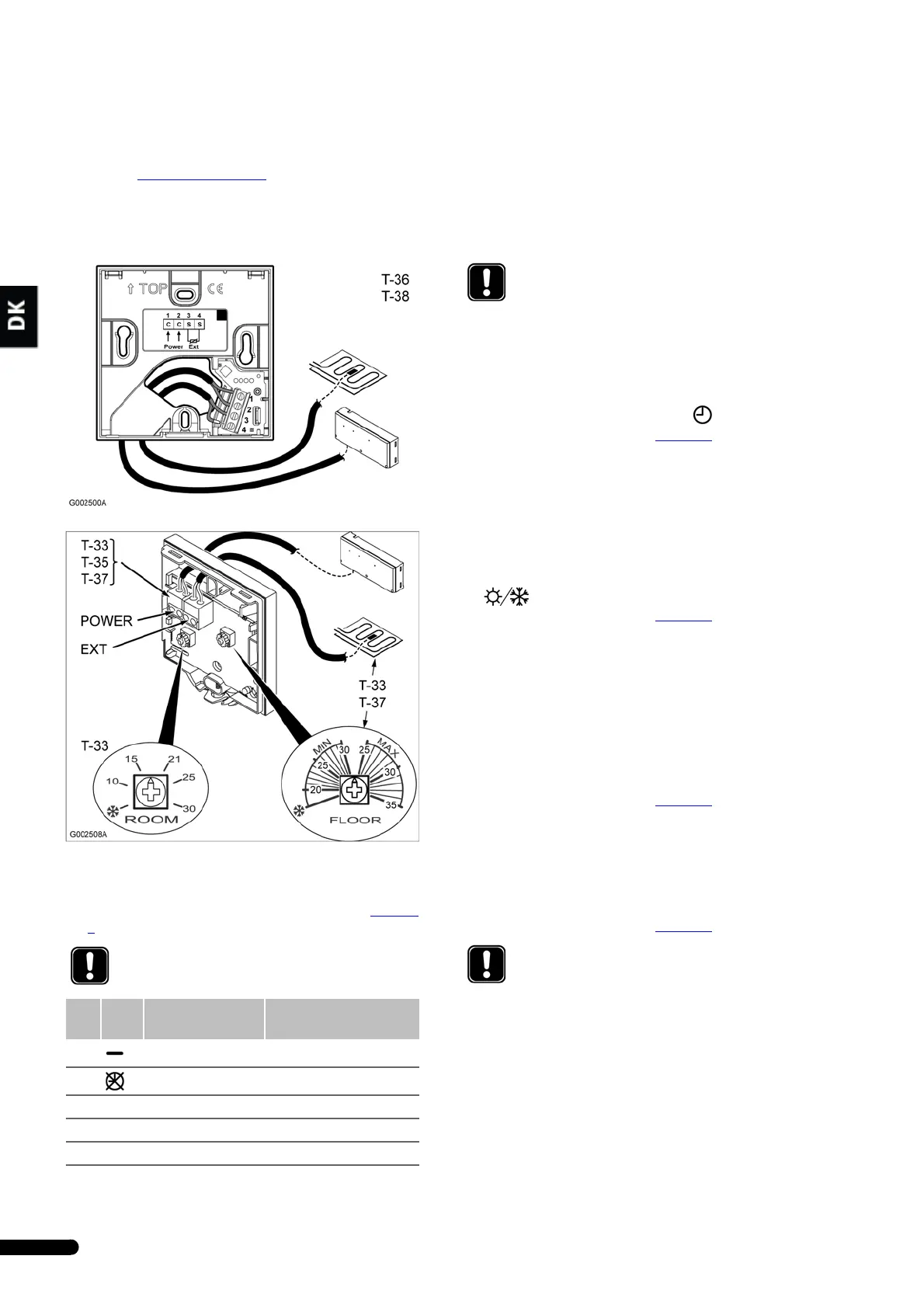

UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
24
4.4 Tilslutning af termostater
1. Sørg for, at betingelserne for funktionen til automatisk
sammenkobling overholdes, når termostaterne tilsluttes. Se
afsnittet 4.2
Auto-linking, side 5.
2. Slut kontrolenhedens kabel til tilslutningen, der er mærket
Power, i hver termostat.
I Uponor termostat T-34 er der kun én mulig tilslutning.
3. I Uponor Kontrolenhed sluttes den ene af termostatkablets
ledninger til position 1 og den anden ledning til position 2, 3
eller 4.
Se tabellen nedenfor og ledningsdiagrammet i afsnit 4.1, side
5.
4. Hvis der benyttes en valgfri gulvføler eller fjernføler, skal
kablet sluttes til tilslutningen, der er mærket EXT. Se
ovenstående illustrationer.
5. (Kun T-33) Juster rumtemperaturens sætpunkt med
potentiometret, der er mærket ROOM.
6. (Kun T-33 og T-37) Indstil den valgfri gulvføler til enten en
maksimum- eller minimumtemperatur med potentiometret,
der er mærket FLOOR.
4.5 Tilslutning af Uponor timermodul I-36
(kun C-35)
Sådan sluttes en timer til kontrolenheden:
1. Tilslut timeren til positionerne 1 og 2, .
Se ledningsdiagrammet i afsnit 4.1, side 5
.
4.6 Tilslutning af en varme/køle-kontakt
(kun C-35)
Hvis installationen er udstyret med en køleenhed, kan tilstanden
for Uponor Controlsystem ledningsført omskiftes med et varme/
køle-relæ
1. Slut varme/køle-kontakten til positionerne 11 og 12,
.
Se ledningsdiagrammet i afsnit 4.1, side 5
.
4.7 Tilslutning af en dugpunktføler (kun C-
35)
Hvis installationen er udstyret med en dugpunktføler, lukker
Uponor Controlsystem ledningsført telestaterne for alle zoner,
når dugpunktet er nået.
1. Slut dugpunktmodulkontakten til positionerne 4 og 5.
2. Slut dugpunktmodulets strømkabel til positionerne 6 og 7.
Se ledningsdiagrammet i afsnit 4.1, side 5
.
4.8 Tilslutning af en cirkulationspumpe
Pumpeudgangen åbnes, når mindst én telestat er åben.
1. Slut cirkulationspumpen til tilslutningerne, der er mærket
PUMP.
Se ledningsdiagrammet i afsnit 4.1, side 5
.
4.9 Tilslutning af et kedelrelæ
I opvarmningstilstand åbnes kedeludgangen, når mindst én
telestat er åben, og når der er et varmebehov i mindst én zone.
1. Slut kedelrelæet til tilslutningerne, der er mærket BOILER.
BEMÆRK!
De to ledninger fra termostaten er ikke-polariserede.
Pos. Etike
t
Opvarmning Køling*
1 Fælles terminal Fælles terminal
2 Ingen timerkontrol Ingen timerkontrol
3* Z1 Timerkontrolzone 1 Timerkontrol
4* Z2 Timerkontrolzone 2 Ingen køling til dette rum
* = kun C-35
BEMÆRK!
Alle Uponor-termostater er frostbeskyttede med en
minimumtemperatur på +5 grader.
BEMÆRK!
Der er ingen strøm i kontrolenheden til at forsyne
pumpen. Pumpetilslutningen i kontrolenheden
indeholder kun en potentialfri kontakt til at slå
strømtilslutningen til pumpen til og fra.
