UPONOR CONTROL SYSTEM WIRED - QUICK GUIDE
86

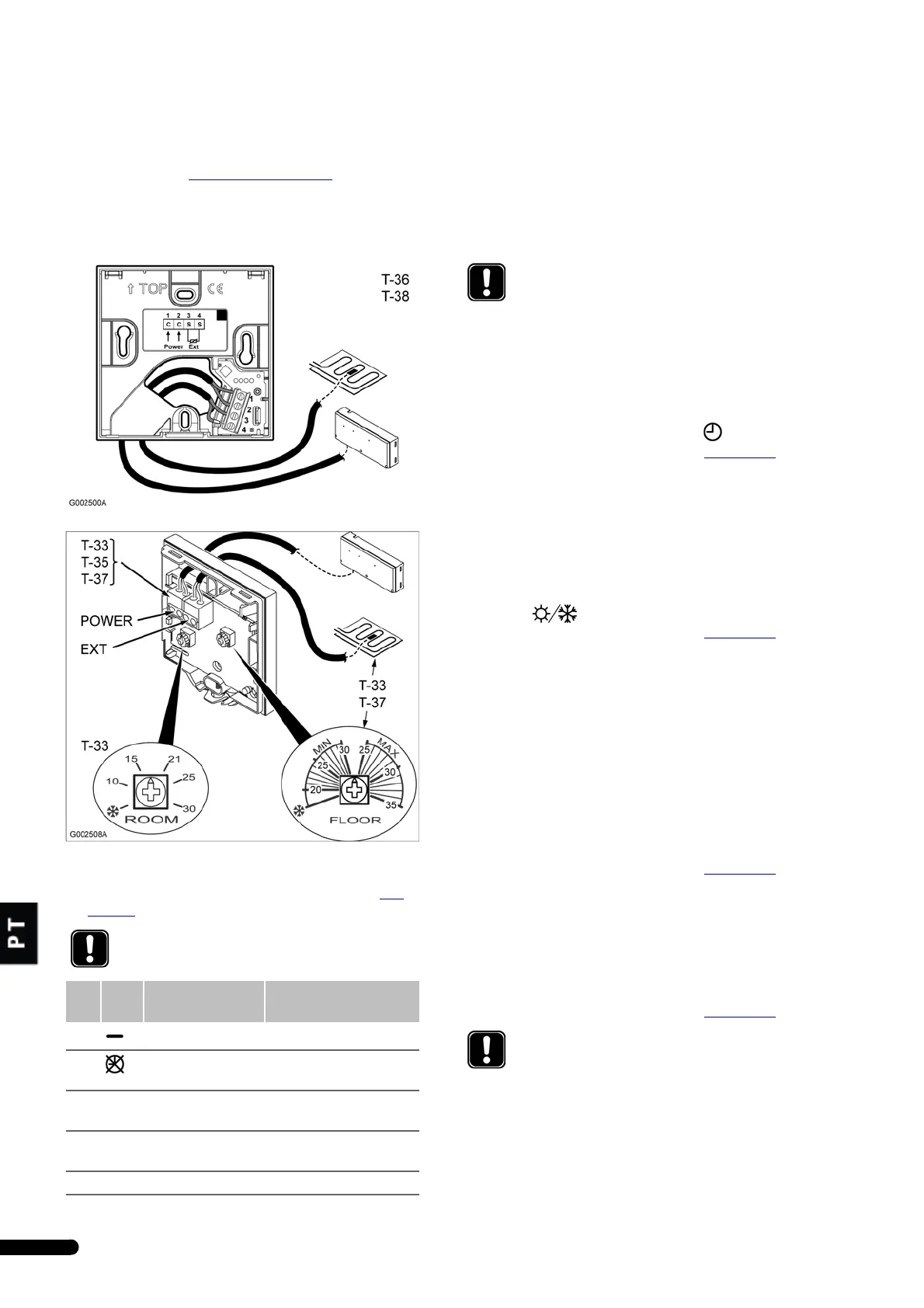

4.4 Ligar os termóstatos
1. Assegure-se de que estão reunidas as condições para a
função de ligação automática quando ligar os termóstatos.
Consulte a secção 4.2
Auto-linking, página 5.
2. Em cada termóstato ligue o cabo do controlador ao conector
rotulado Power.
No Uponor Termóstato T-34 ligue ao único conector.
3. No Uponor Controlador ligue um fio do cabo do termóstato
à posição 1 e o outro fio à posição 2, 3, ou 4.
Veja a tabela abaixo e o esquema eléctrico na secção 4.1,
página 5.
4. Se for utilizado um sensor de pavimento ou um sensor remoto
opcional, ligue o cabo ao conector rotulado EXT. Veja as
ilustrações acima.
5. (apenas T-33) Ajuste o ponto de regulação da temperatura
ambiente com o potenciómetro rotulado ROOM.
6. (apenas T-33 e T-37) Ajuste o sensor de pavimento opcional
para a temperatura máxima ou para a temperatura mínima
com o potenciómetro rotulado FLOOR.
4.5 Ligar o Uponor Temporizador I-36
(apenas C-35)
Para ligar um temporizador ao controlador:
1. Ligue o temporizador às posições 1 e 2, .
Consulte o esquema eléctrico na secção 4.1, página 5
.
4.6 Ligar um interruptor de aquecimento-
refrigeração (apenas C-35)
Se a instalação estiver equipada com uma unidade de
refrigeração, é possível trocar o modo do Uponor Control System
por cabo através de um relé de aquecimento-refrigeração.
1. Ligar o interruptor de aquecimento-refrigeração nas posições
11 e 12, .
Consulte o esquema eléctrico na secção 4.1, página 5
.
4.7 Ligar um sensor de ponto de condensação
(apenas C-35)
Se a instalação estiver equipada com um sensor de ponto de
condensação, o Uponor Control System por cabo fechará os
actuadores para todas as zonas quando o ponto de condensação
é atingido.
1. Ligar o interruptor de módulo do ponto de condensação nas
posições 4 e 5.
2. Ligar a fonte do módulo do ponto de condensação nas
posições 6 e 7.
Consulte o esquema eléctrico na secção 4.1, página 5
.
4.8 Ligar uma bomba de circulação
A saída da bomba é ligada quando está aberto pelo menos um
actuador.
1. Ligue a bomba de circulação aos conectores rotulados com
PUMP.
Consulte o esquema eléctrico na secção 4.1, página 5
.
NOTA!
Os dois fios do termóstato são não-polarizados.
Pos. Etiqu
eta
O ícone
aquecimento
Refrigeração*
1 Terminal comum Terminal comum
2 Sem controlo de
temporizador
Sem controlo de
temporizador
3* Z1 Zona de controlo do
temporizador 1
Controlo do temporizador
4* Z2 Zona de controlo do
temporizador 2
Sem refrigeração nesta
divisão
* = apenas C-35
NOTA!
Todos os Uponor termóstatos estão protegidos
contra congelamento com uma temperatura mínima
de +5 graus.
NOTA!
Não existe energia no controlador para alimentar a
bomba. O conector da bomba no controlador fornece
apenas um contacto seco para desligar e ligar a
alimentação da bomba.
