4 Collegamento di Uponor Control System Wired

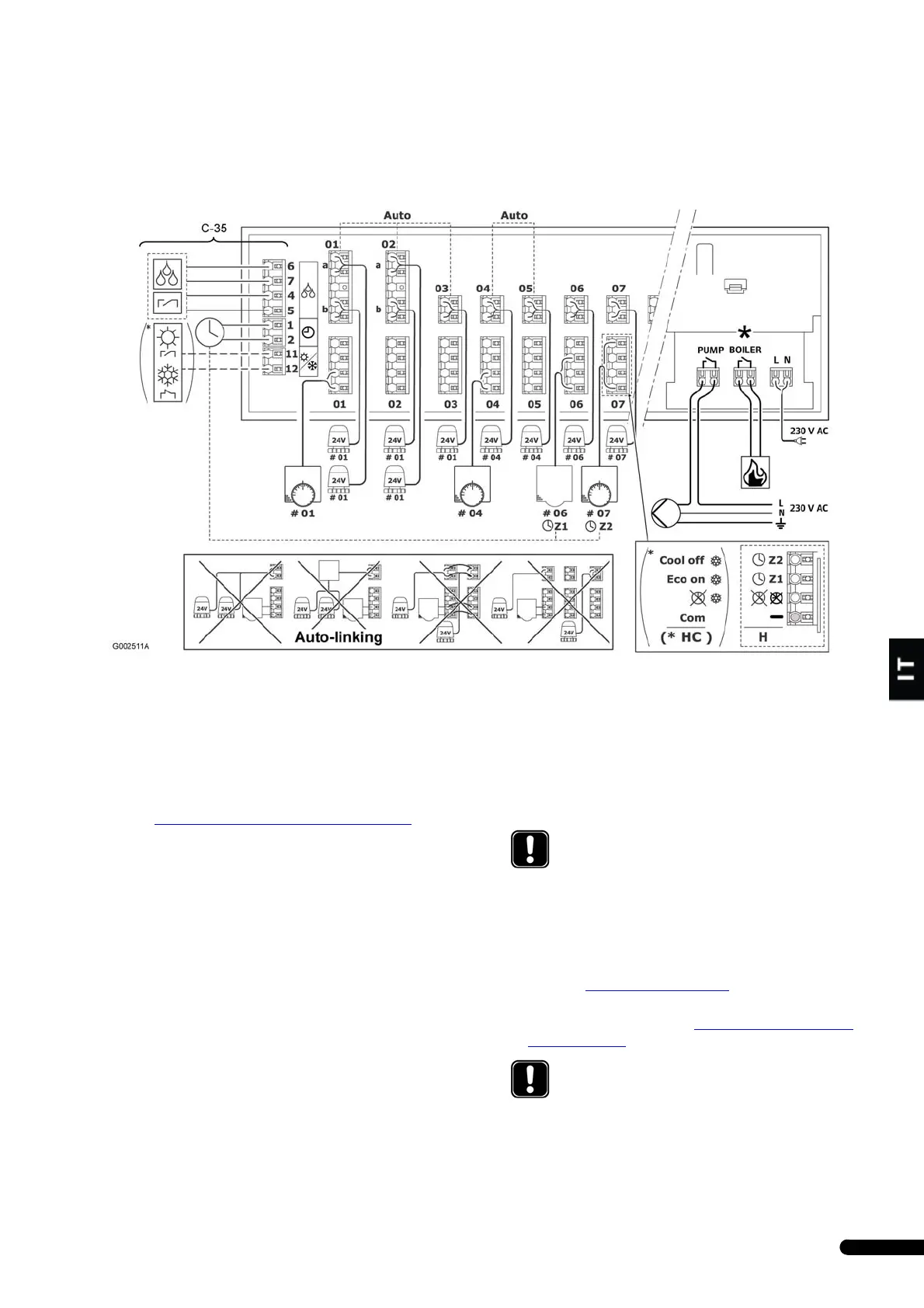

4.1 Schema elettrico dell'Unità Base Uponor
Note
• L'Unità Base Uponor C-33 è dotata di soli 6 canali.
• Il relè per caldaia è incluso solamente nella versione per il
Regno Unito. In futuro sarà incluso in tutte le versioni.
4.2 Collegamento automatico
Un termostato può controllare diversi attuatori, consultare la
sezione 4.1
Uponor Controller wiring diagram, pagina 5.
L'unità base rileva automaticamente i punti di connessione di
termostati e attuatori: questa funzione è detta di collegamento
automatico.
Perché il collegamento automatico dell'unità base funzioni
correttamente, occorre osservare le seguenti limitazioni:
Criteri di collegamento automatico
• Gli del attuatori non devono essere collegati in parallelo
• Gli del attuatori non devono essere collegati con cavi di
accoppiamento
• Il primo termostato deve essere sempre collegato all'unità
base sulla fila di connettori 01
• Non deve esserci alcuna fila di connettori vuota tra i gruppi di
termostati ed attuatori
• Le file di connettori vuote sono ammesse solo dopo l'ultimo
attuatore nell'ultimo gruppo di termostati ed attuatori,
ovvero alla fine del campo dei connettori
4.3 Collegamento degli attuatori Uponor
1. Quando si connettono gli attuatori, accertarsi che siano
soddisfatti tutti i criteri di collegamento automatico. Vedere
la sezione 4.2
Auto-linking, pagina 5.
2. Collegare in gruppo gli attuatori controllati dallo stesso
termostato. Vedere la sezione 4.1 Uponor Controller wiring
diagram, pagina 5 per la posizione dei connettori.
NOTA:
la mancata osservanza dei criteri di collegamento
automatico causerà il funzionamento scorretto
dell'unità base.
NOTA:
i due fili dell'attuatore non sono polarizzati.
