Seite 14 113100-020 MX15 / MX19 – Betriebsanleitung
Wartung
W
ARTUNG
WARNUNG
!
!
Niemals Wartungsarbeiten durchführen, wenn die Arbeitsbühne hochgefahren ist, ohne das Hubgestell
vorher zu blockieren.
NIEMALS im Bereich des Hubgestells stehen, während die Stütze eingesetzt oder verstaut wird.

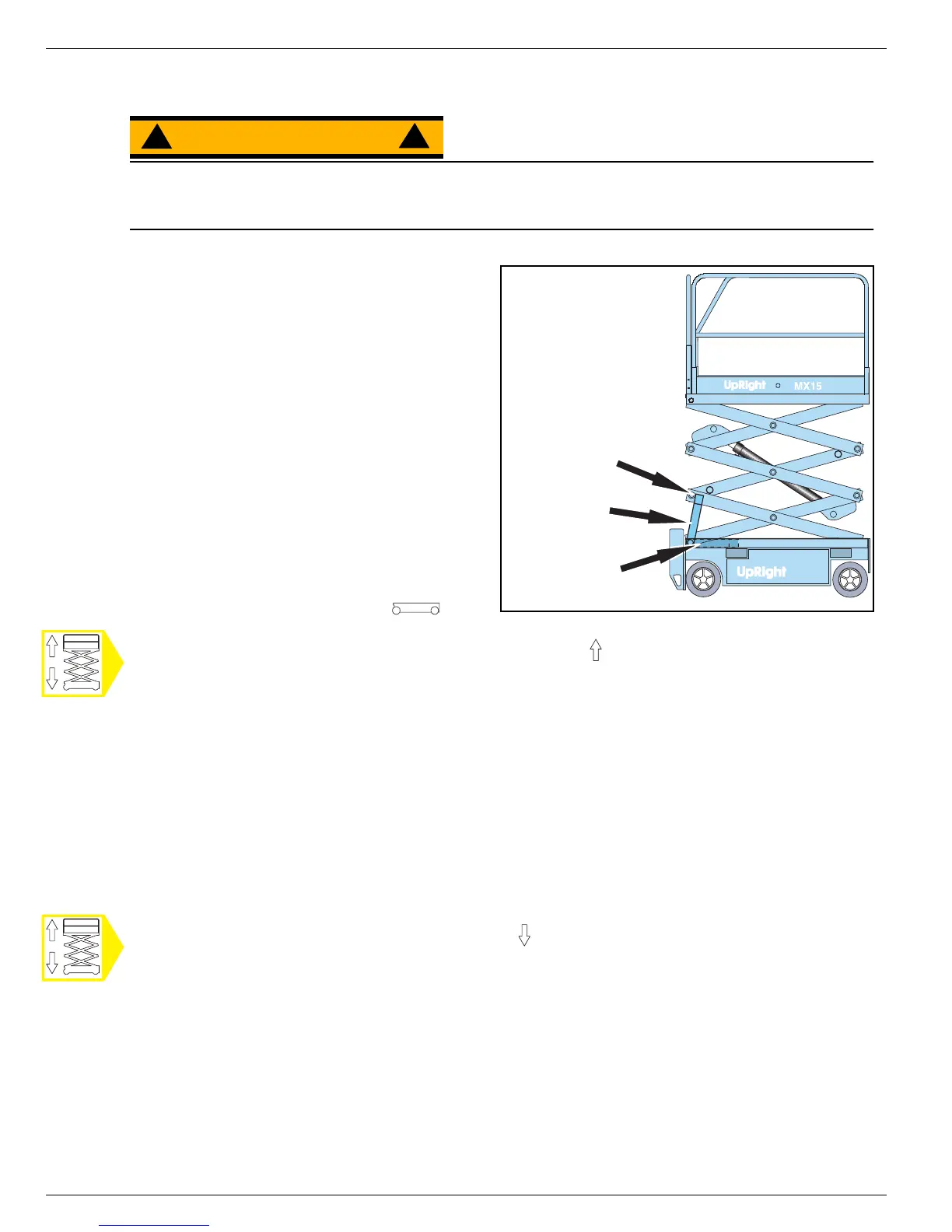

Abbildung 7:
Stütze des Scherenmechanismus
B
LOCKIEREN
DES
H
UBGESTELLS
E
INSETZEN
DER
S
TÜTZE
DES
S
CHERENMECHANISMUS
1. Arbeitsbühne auf festem, ebenem Boden
parken. Vor dem Einsetzen der Stützstrebe des
Scherenmechanismus Arbeitsbühne
vollständig entladen.
2. Die Fahrwerks- und Arbeitsbühnen-
Notausschalter müssen beide
EINGESCHALTET sein, dazu die Knöpfe
herausziehen.
3. Fahrwerk-Schlüsselschalter auf
drehen und halten.
4. Den Schalter Heben/Absenken des Fahrwerks in die Position stellen und die Arbeitsbühne ca. 2,1 m
(7 ft.) anheben.
5. Die Stütze des Scherenmechanismus in eine senkrechte Position drehen.
6. Arbeitsbühne vorsichtig absenken, bis das geschweißte Ende des Scherengestänges auf der Stütze
aufliegt.
V
ERSTAUEN
DER
S
TÜTZE
DES
S
CHERENMECHANISMUS
1. Stütze festhalten und Arbeitsbühne langsam mit den Steuerelementen des Fahrwerks anheben, bis das
geschweißte Ende des Scherengestänges die Stütze freigibt.
2. Stütze nach vorn drehen und auf dem Fahrwerk ablegen.
3. Den Schalter Heben/Absenken des Fahrwerks auf stellen und die Arbeitsbühne ganz absenken.
Schweißung des
Scherengestänges
Stütze
eingesetzt
Stütze
verstaut
