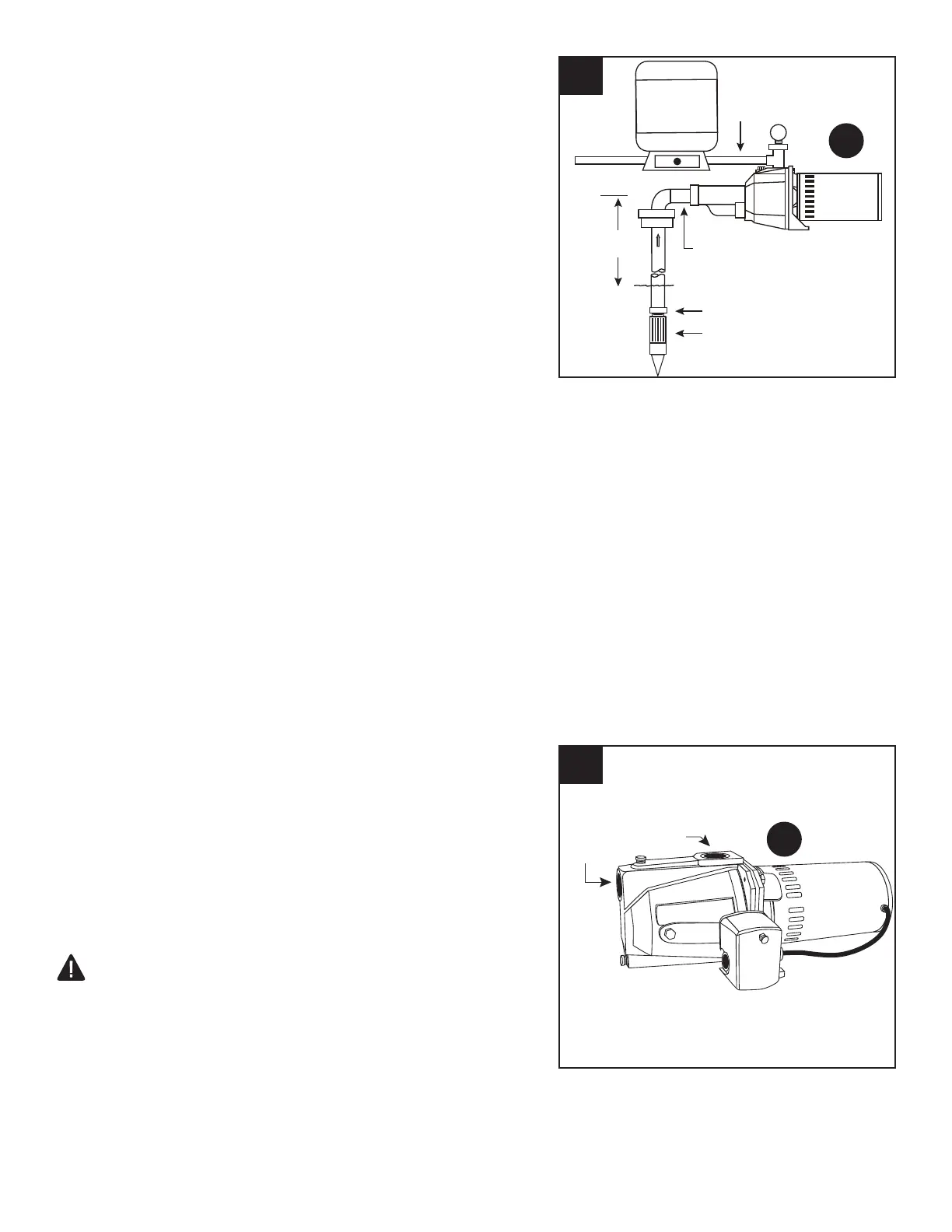

Utilitech 0955549 - Page 25

Descarga
a la casa
Nivel de agua
Válvula de pie
de 1-1/4 pulg.
Tubo de descarga
de 1 pulg.
Tubo de succión
de 1-1/4 pulg.
Elevación
de succión
7,62 m
máx.
Adaptador macho
de 1-1/4 pulg. x 1 pulg.
2
3
Descarga
de 1 pulg.
Succión de
1-1/4 pulg.
Ventilación: se debe proporcionar ventilación y drenaje para evitar daños al motor producto de la
humedad y el calor.
Congelamiento: la bomba/tanque (A) y todas las tuberías deben estar protegidas de las
temperaturas bajas. Si se pronostica clima muy frío, drene la bomba o retírela por completo del
sistema.
Suministro de agua: el suministro de agua debe tener la capacidad de suministrar agua suciente
para satisfacer la capacidad de la bomba/tanque (A) y las necesidades de agua. Consulte la tabla de
rendimiento en la página 2.
Elevación de succión: la elevación de succión es la distancia vertical desde el nivel más bajo de
agua hasta la entrada de la bomba/tanque (A). La bomba/tanque (A) moverá el agua siempre y
cuando se encuentre a 7,62 m verticales del suministro de agua.
Distancia horizontal: la distancia horizontal es la medida horizontal entre la succión de la bomba/
tanque (A) y el suministro de agua. La distancia puede afectar la capacidad de funcionamiento de la
bomba/tanque (A). Si la distancia es mayor a 30,48 m, llame al fabricante para obtener ayuda:
1-866-994-4148.
2. Las bombas de chorro también pueden
usarse en pozos excavados, pozos de
hinca o con cisternas o lagos.
A
Tuberías y conectores
3. Use tubería y accesorios de acero
galvanizado o de PVC cédula 40 NSF PW.
Este material está diseñado para funcionar
con la presión del agua y sellará contra aire
y agua bajo presión. No use conectores para
drenaje, ya que estos están diseñados para
drenajes sin presión y no brindarán un sello
apropiado.
PRECAUCIÓN: todo el sistema debe ser
impermeable al aire y al agua para mantener el
cebado y un funcionamiento eciente.
Tamaño del cable:
El tamaño del cable se determina según la distancia desde la fuente de alimentación al motor de la
bomba y la clasicación de caballos de fuerza del motor. Consulte la tabla de cables en la página 11
para ver los tamaños correctos.
A
