20
INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION
INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE

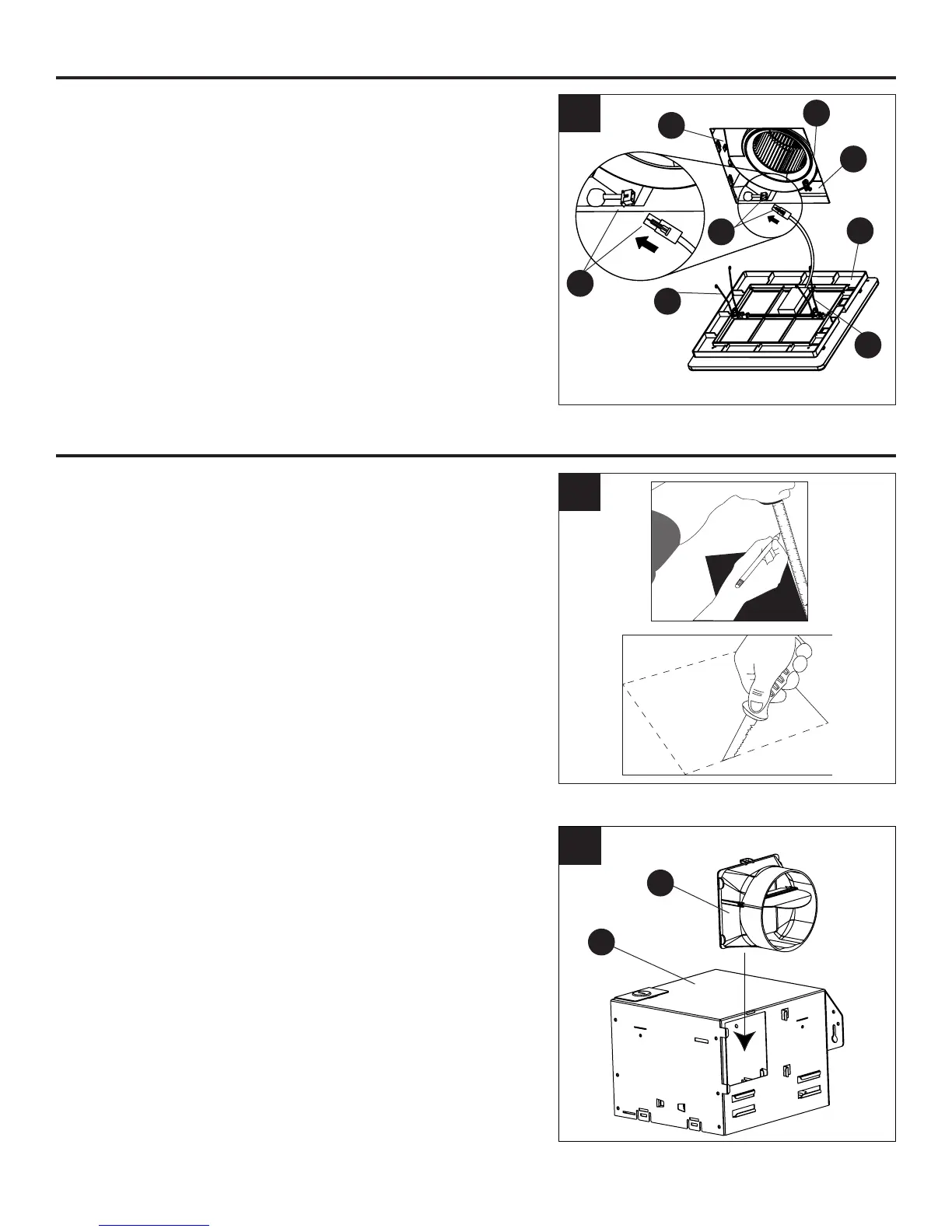

7. Pour alimenter le luminaire à DEL, branchez le con-
necteur (7.1) de la grille (B) au boîtier du ventilateur
(A) tel qu’il est illustré.
Pincez les ressorts de xation (7.2) sur la grille (B) et
insérez-les dans les étroites fentes rectangulaires à
l’intérieur (7.3) du boîtier du ventilateur (A). Poussez la
grille (B) vers le haut et vers le plafond.
Coupez l’alimentation électrique. Consultez toutes les
mesures de sécurité. Retirez l’ancien ventilateur.
1. Mesurez l’ouverture pour vous assurer qu’elle est assez
grande pour accueillir le boîtier du nouveau ventilateur
(A) (19,05 cm x 18,41 cm).
S’il s’agit d’un premier ventilateur, taillez une ouverture
de 19,05 cm x 18,41 cm pour le boîtier du ventilateur
(A).
DANS LE CAS D’UNE INSTALLATION AVEC UN
ACCÈS PAR LE BAS, ASSUREZ-VOUS QUE LE
CÔTÉ DE 18,41 CM DE L’OUVERTURE EST DE
NIVEAU AVEC LA SOLIVE.
2. Fixez le raccord pour conduit (C) au boîtier du
ventilateur (A).
7
4
5
6
7
8
9
1
0
1
1
1
19,05 cm
18,41 cm
1
7.1
7.1
7.2
7.2
A
7.3
B
7.3
3
A
C
