31
Techo
7,62 cm conducto
Cinta adhesiva
o abrazadera
Conductores
del producto
Conector
de conexión
rápida
Conductore
de la casa

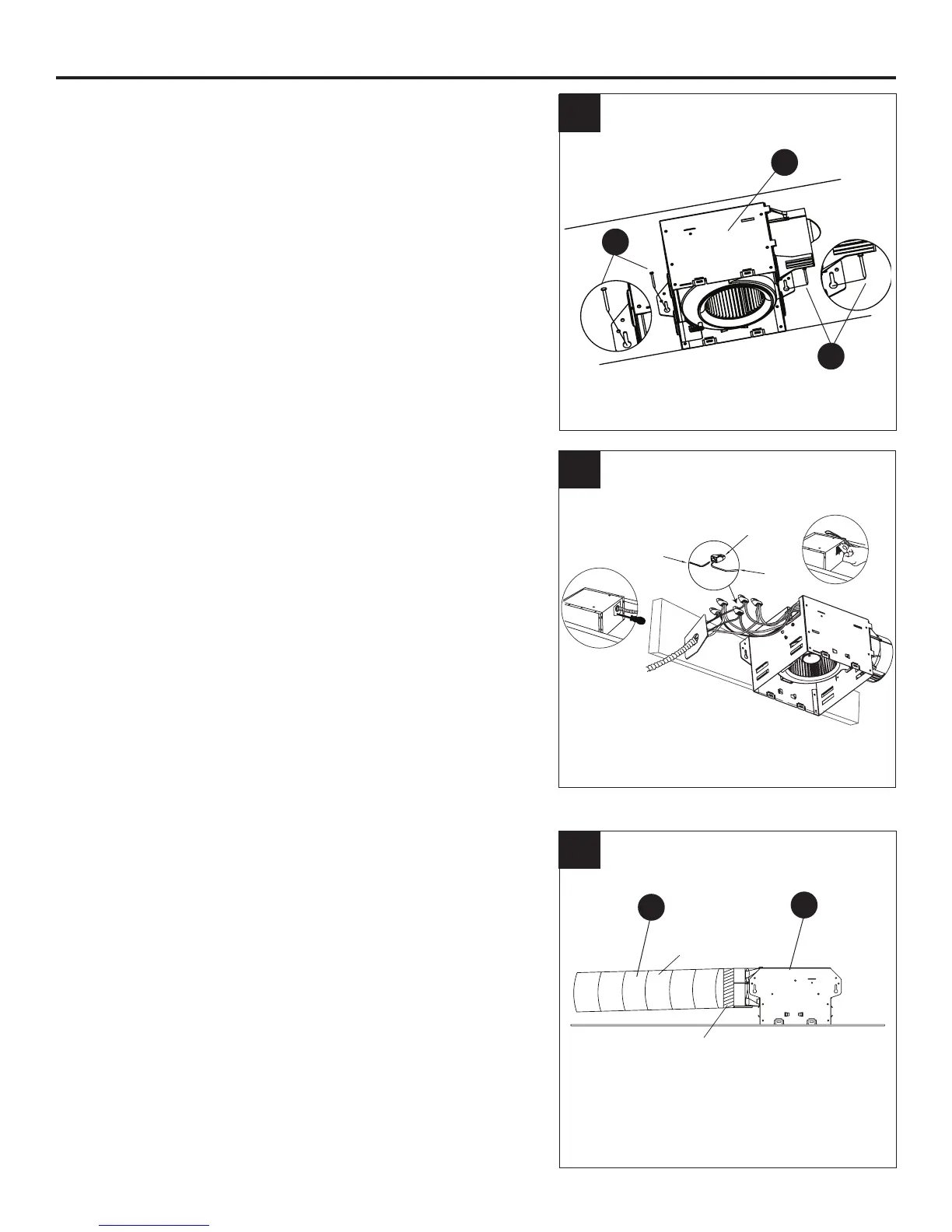

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA
4. Monte la carcasa del ventilador (A) en la vigueta o
el montante con tornillos para madera (4.1) (no se
incluyen) donde están las marcas.
5. Pase los conductores de la casa a través del oricio
de la cubierta de la caja del cable. Con un conector
rápido, asegure el cableado de la casa de 120 VCA
desde el interruptor de la pared al ventilador como se
muestra en el diagrama de cableado de la página 29.
El conductor de 14 AWG es el más pequeño que se
debe usar para el cableado del circuito de derivación.
Con cuidado, introduzca los conductores conectados
de vuelta en la carcasa de la caja del cableado. Vuel-
va a jar la cubierta de la caja del cableado.
PRECAUCIÓN: Si los conductores eléctricos no com-
binan con los colores enumerados, debe determinar
qué representa cada conductor de la casa antes de
la conexión. Es posible que necesite consultar a un
electricista para tomar una decisión que no implique
peligros.
6. Instale un conducto circular de 10,16 cm (6.1) (no
incluido) y fíjelo con cinta aislante o abrazaderas
(tampoco incluidas).
Finalice el trabajo en el techo. El oricio en el techo
debe estar alineado con el borde de la carcasa del
ventilador (A).
Vigueta o
techo pared
4
5
6
A
A
4.1
4.1
A
6.1
