INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE

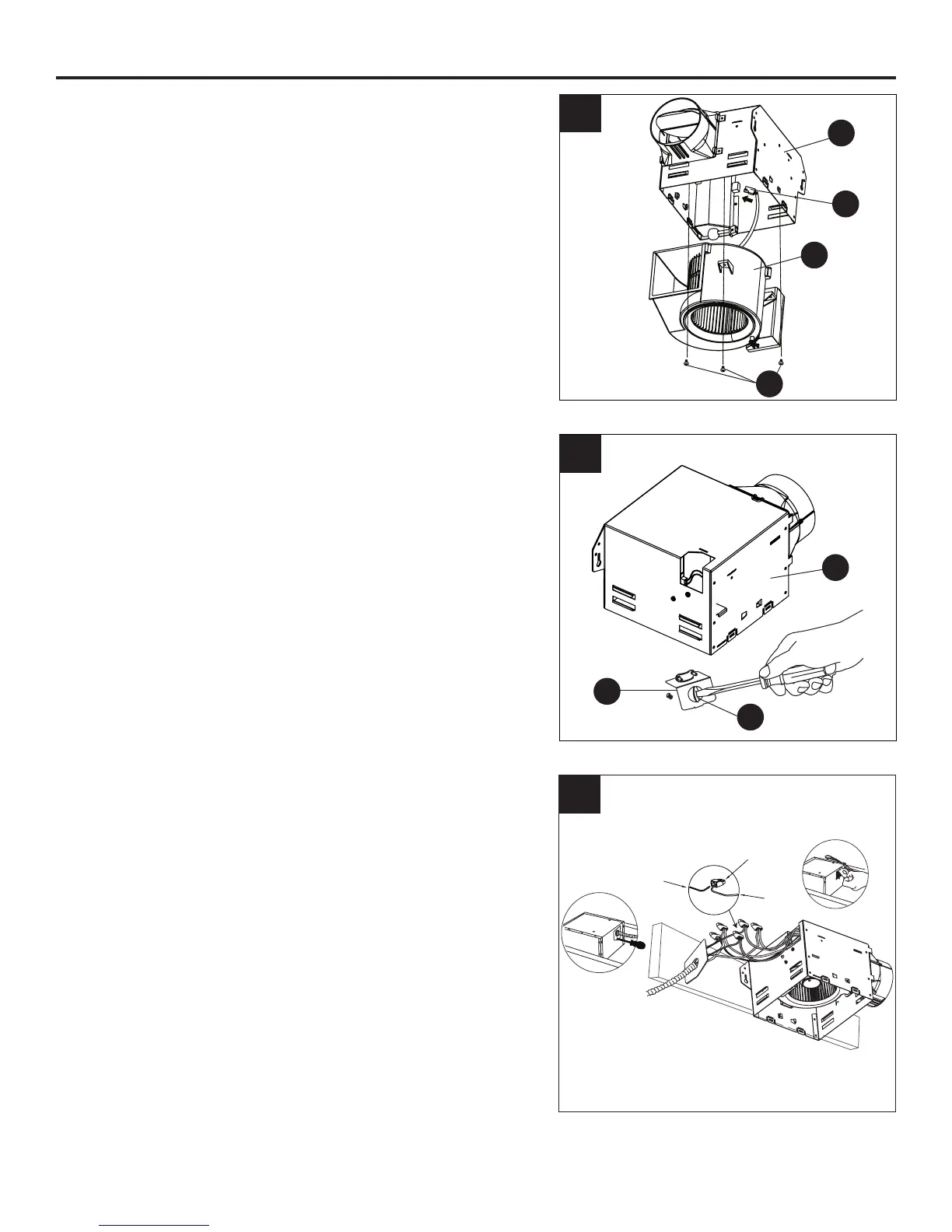

3. Retire los tres tornillos (3.1) que sostienen el ensamble
del motor (3.2) en su lugar. Retire el ensamble del
motor del ventilador (3.2) de la carcasa del ventilador
(A). Desenchufe la unidad de tomacorriente del
ventilador (3.3).
4. Retire la cubierta de la caja del cableado (2.1) de la
carcasa del ventilador (A). Retire el oricio ciego del
cableado (2.2) de la cubierta de la caja del cableado
con un destornillador de cabeza plana (no incluido).
5. Pase los conductores de la casa a través del oricio
de la cubierta de la caja del cable. Con un conector
rápido, asegure el cableado de la casa de 120 VCA
desde el interruptor de la pared al ventilador como se
muestra en el diagrama de cableado de la página 29.
El conductor de 14 AWG es el más pequeño que se
debe usar para el cableado del circuito de derivación.
Con cuidado, introduzca los conductores conectados
de vuelta en la carcasa de la caja del cableado. Vuelva
a jar la cubierta de la caja del cableado.
PRECAUCIÓN: Si los conductores eléctricos no com-
binan con los colores enumerados, debe determinar
qué representa cada conductor de la casa antes de
la conexión. Es posible que necesite consultar a un
electricista para tomar una decisión que no implique
peligros.
3
4
3.1
3.2
A
4.1
4.2
A
3.3
5
Conductores
del producto
Conector
de conexión
rápida
Conductore
de la casa
