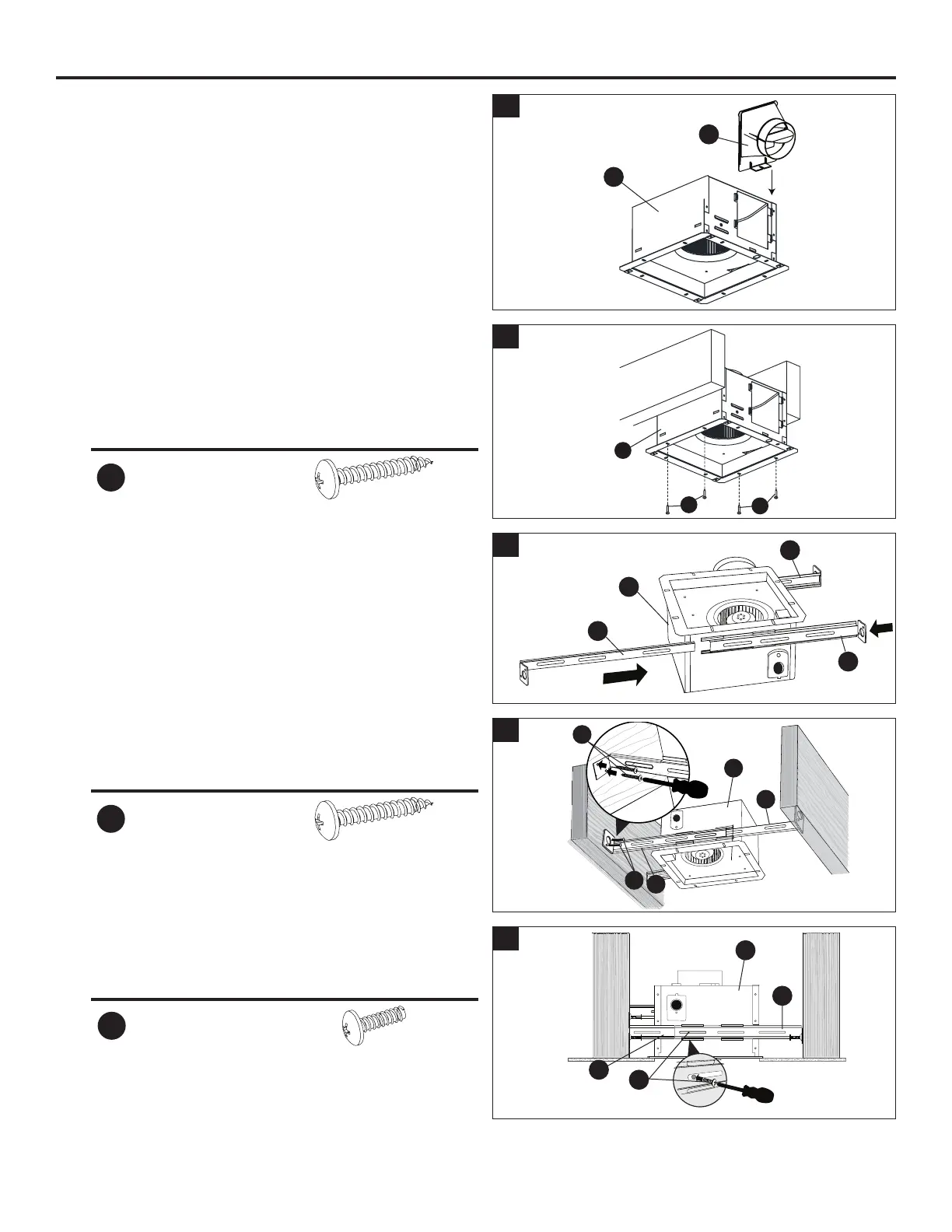

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION
AVANT L’INSTALLATION : Coupez l’alimentation
électrique. Consultez toutes les mesures de sécurité.
1
1. Fixez le raccord pour conduit (F) au boîtier du
ventilateur (A).
2. Si l’écart entre les solives est de 30,48 cm, utilisez
4 longues vis à bois (AA) pour xer le boîtier du ventila-
teur (A) aux solives du plafond.
REMARQUE : Les supports ne sont pas requis.
2
AA
A
Quincaillerie Utilisée
AA
Vis à bois
longue
x 4
3. Si l’écart entre les solives est de 40,64 cm ou de
60,96 cm, insérez le support I (C) dans l’ouverture du
côté du raccord pour conduit. Fixez ensuite le support II
(D) et le support III (E) à l’arrière du boîtier du ventila-
teur (A).
3
C
E
D
A
4. Fixez le boîtier du ventilateur (A) aux solives avec les
supports (D et E) à l’aide de vis à bois longues (AA).
4
AA
AA
A
D
E
Quincaillerie Utilisée
AA
Vis à bois
longue
x 6
5. Fixez les supports (D et E) au boîtier du ventilateur (A) à
l’aide des vis à métaux courtes (BB).
5
BB
A
D
E
Quincaillerie Utilisée
BB
Vis à métaux courte
x 1
AA
AA
A
F
