31
INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA

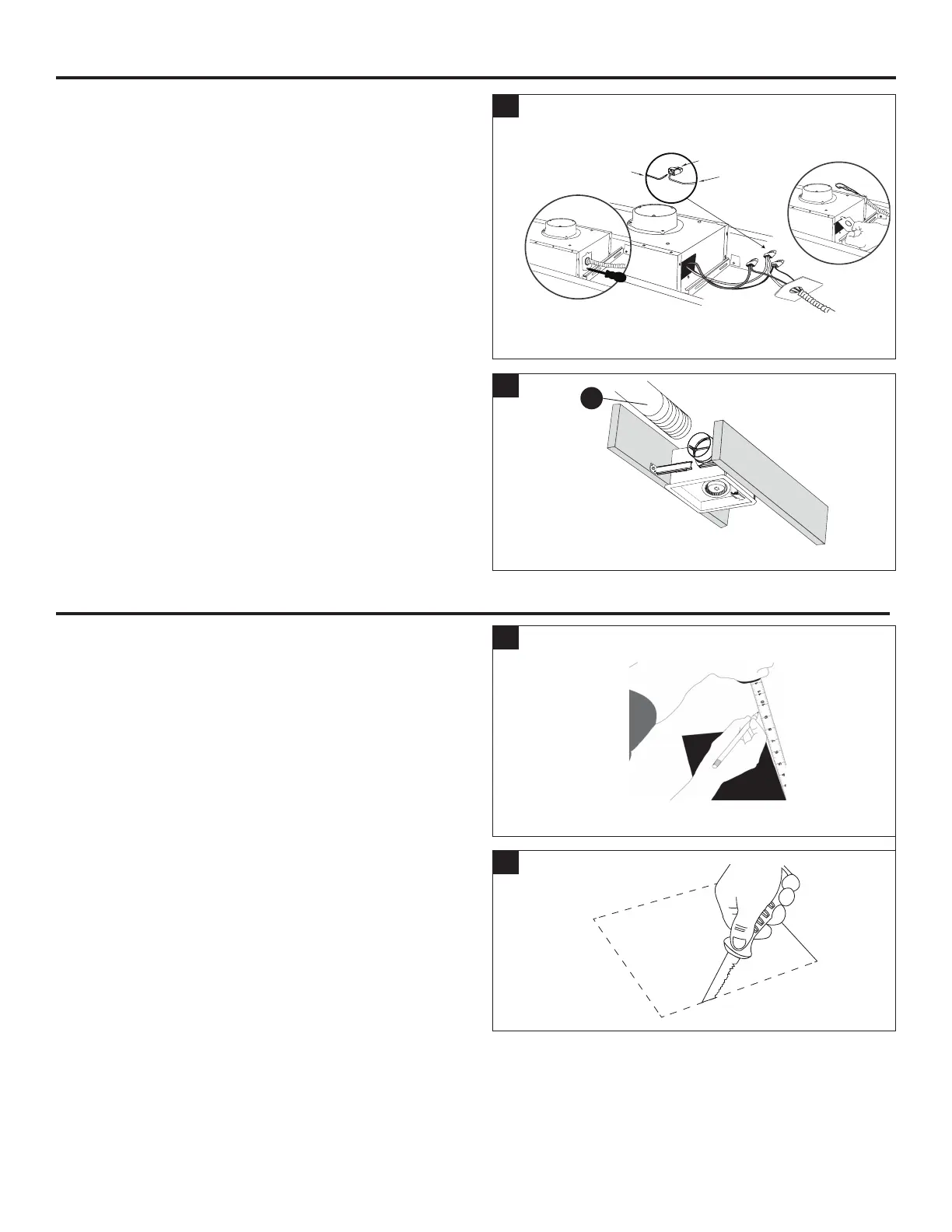

6. Pase los conductores de la casa a través del oricio de la
cubierta de la caja del cable. Con un conector rápido,
asegure el cableado de la casa de 120 VCA desde el
interruptor de la pared al ventilador como se muestra en
el diagrama de cableado de la página 33. El conductor de
14 AWG es el más pequeño que se debe usar para el
cableado del circuito de derivación.
Con cuidado, introduzca los conductores conectados
de vuelta en la carcasa de la caja del cableado. Vuelva a
jar la cubierta de la caja del cableado.
PRECAUCIÓN: Si los conductores eléctricos no com-
binan con los colores enumerados, debe determinar
qué representa cada conductor de la casa antes de
la conexión. Es posible que necesite consultar a un
electricista para tomar una decisión que no implique
peligros.
6
Conductores
de la casa
Condector de
conexión rápida
Conductores
del producto
7. Conecte un conducto circular de 10,16 cm (4.1) (no se
incluye) y ventílelo hacia el exterior. Fíjelo con cinta ais-
lante (no se incluye) o una abrazadera (no se incluye)
para que la conexión sea segura y hermética.
Finalice el trabajo en el techo. El oricio en el techo
debe estar alineado con el borde de la carcasa del
ventilador (A).
7
6.1
7.1
INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN EXISTENTE
FIJACIÓN EN VIGUETAS
NOTA: SE RECOMIENDA FIJAR DIRECTAMENTE A LAS
VIGUETAS DESDE ABAJO.
ANTES DE LA INSTALACIÓN: Apague la fuente de
alimentación eléctrica. Revise todas las precauciones de
seguridad. Retire el ventilador existente.
1
1. Mida la abertura para asegurarse de que es lo suciente-
mente grande como para acomodar la nueva carcasa del
ventilador (26 cm x 26 cm).
2. Si el ventilador no reemplazará un ventilador antiguo,
asegúrese de cortar una abertura de 26 cm x 26 cm para
la carcasa del ventilador.
.
2
26 cm
26 cm
