Utilitech 7131-03 - Instrucciones de Ensamblaje para una Construcción Nueva

30

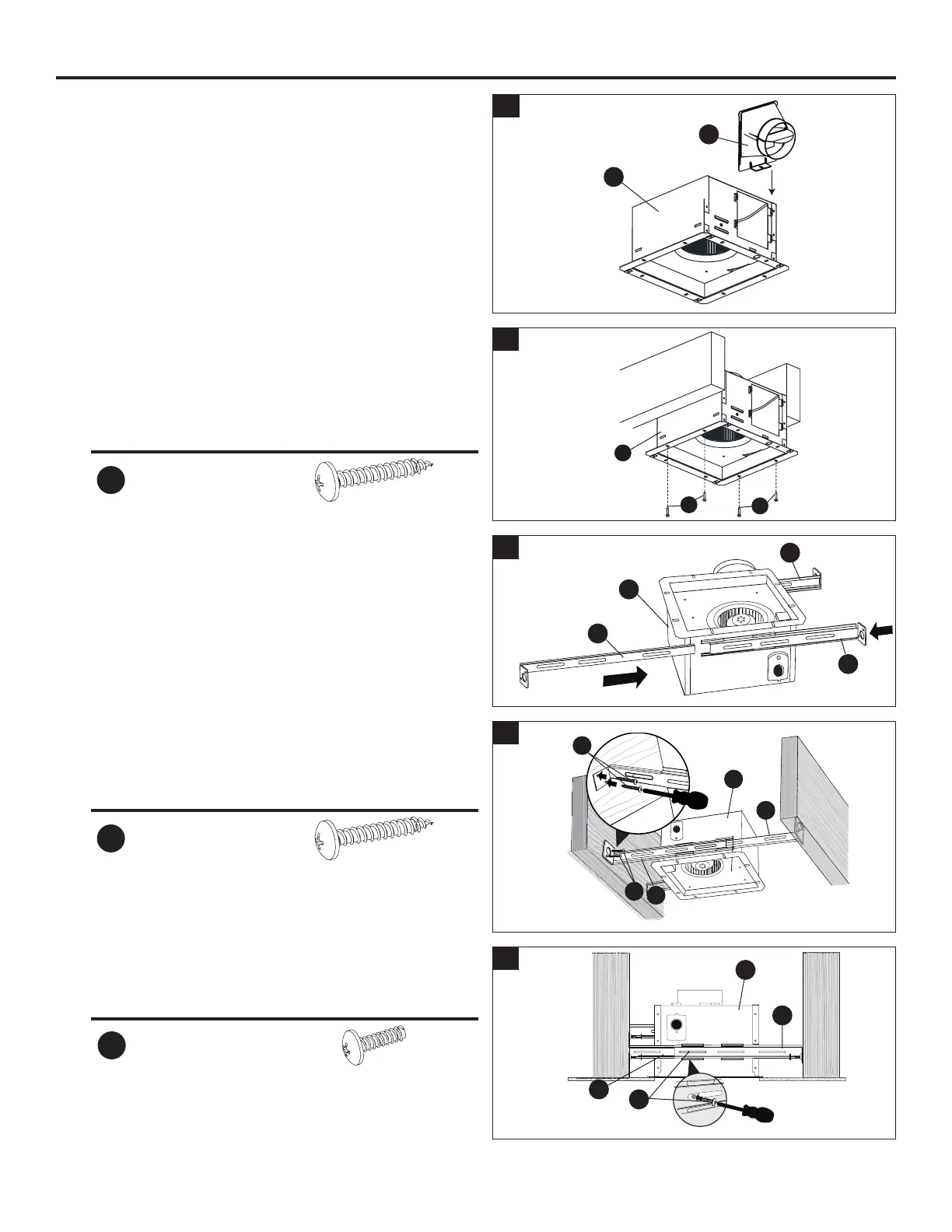

INSTRUCCIONES DE ENSAMBLAJE PARA UNA CONSTRUCCIÓN NUEVA
ANTES DE LA INSTALACIÓN – Apague la fuente de
alimentación eléctrica. Revise todas las precauciones de
seguridad. Retire el ventilador existente.
1
1. Adjunte el conector de conducto (F) a la carcasa del
ventilador (A).
2. Si la separación entre las viguetas es de 30,48 cm, use
4 tornillos para madera largos (AA) para jar la carcasa
del ventilador (A) a las viguetas del techo.
NOTA: No se necesitan abrazaderas de suspensión.
2
AA
A
Aditamentos utilizados
AA
Tornillo para madera
largo
x 4
3. Si la separación entre las viguetas es de entre
40,64 cm y 60,96 cm, inserte la abrazadera de suspen-
sión I (C) en la cubierta de la abrazadera en el lado del
conector de conducto. Luego, je la abrazadera de
suspensión II (D) y la abrazadera de suspensión III (E)
a la parte posterior de la carcasa del ventilador (A).
3
C
E
D
A
4. Fije la carcasa del ventilador (A) a las viguetas con las
abrazaderas de suspensión (D, E), usando tornillos para
madera largos (AA).
4
AA
AA
A
D
E
Aditamentos utilizados
AA
Tornillo para madera
largo
x 6
5. Fije las abrazaderas de suspensión (D, E) a la carcasa
del ventilador (A) con un tornillo para metal corto (BB).
5
BB
A
D
E
Aditamentos utilizados
BB
Tornillo para metal corto
x 1
AA
AA
A
F
