Utilitech 7131-03 User Manual

18

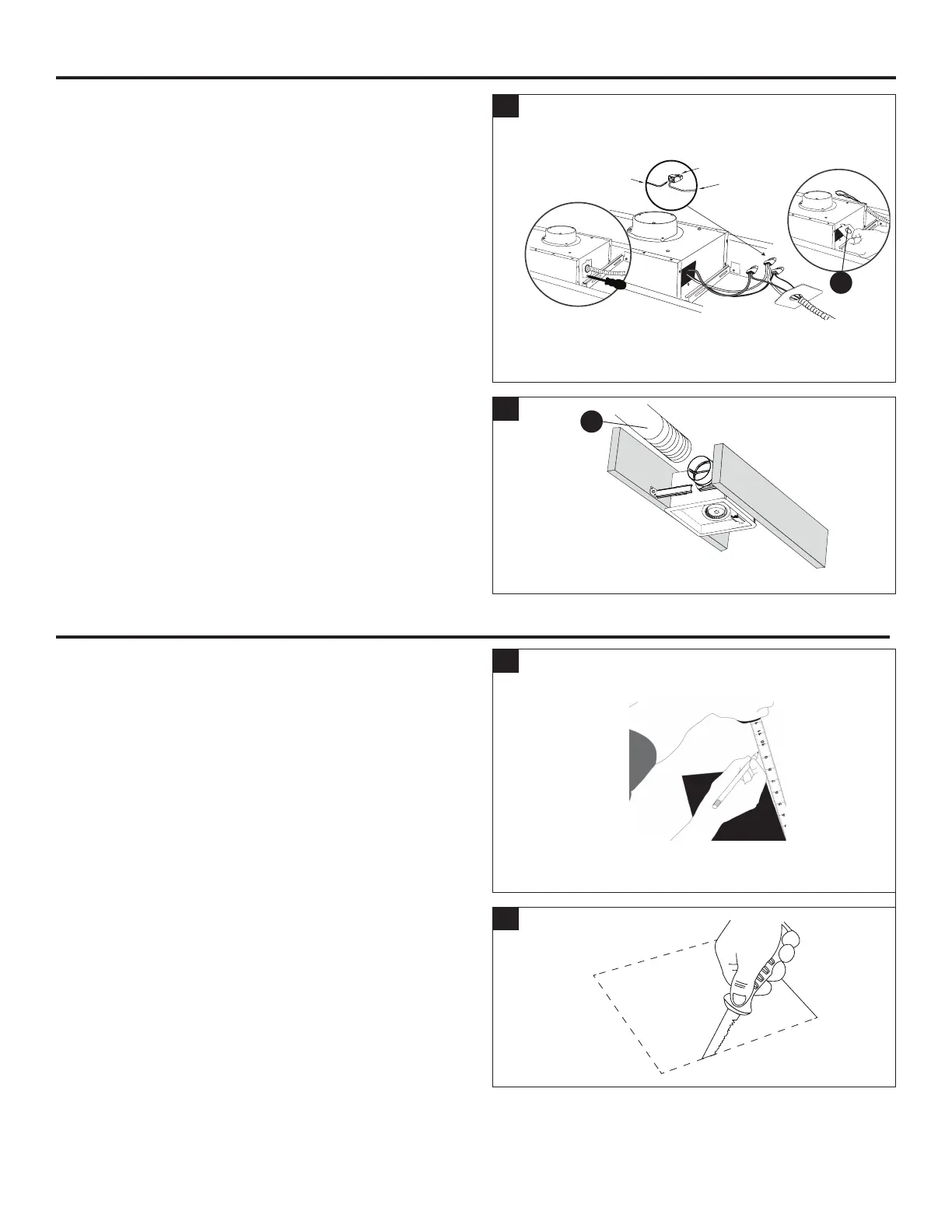

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE NOUVELLE CONSTRUCTION
6. Retirez le couvercle de la boîte de câblage (2.1). Passez
les ls de la maison à travers le trou du couvercle de la
boîte de ls. À l’aide d’un raccord à branchement rapide,
xez le câblage de 120 V c.a. de l’interrupteur mural de la
maison au ventilateur tel qu’il est illustré sur le schéma de
câblage à la page 16. Un conducteur de calibre 14 AWG
est le plus petit conducteur pouvant être utilisé pour un
câblage sur un circuit de dérivation.
Repoussez avec précaution les ls raccordés dans la
boîte de câblage. Remettez le couvercle de la boîte de
câblage.
ATTENTION : Si la couleur des ls électriques diffère
de celle du manuel, vous devez déterminer la nature de
chaque l avant de les raccorder à l’appareil. Pour le faire
en toute sécurité, vous pourriez devoir faire appel à un
électricien qualié.
6
Fils de
la maison
Raccor
d
à
branchement rapide
Fils de l’article
7. Raccordez un conduit circulaire de 4 po (4.1) (non inclus)
au ventilateur et au conduit d’évacuation extérieur. Fixez
le tout à l’aide de ruban à conduits (non inclus) ou d’un
collier de serrage (non inclus) pour assurer un raccorde-
ment sécuritaire et étanche à l’air.
Établissez le courant. Vériez si le ventilateur produit
des sons ou des vibrations anormaux.
7
6.1
7.1
INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE
FIXATION AUX SOLIVES
REMARQUE : IL EST RECOMMANDÉ DE FIXER
L’APPAREIL DIRECTEMENT AUX SOLIVES.
AVANT L’INSTALLATION : Coupez l’alimentation électrique.
Consultez toutes les mesures de sécurité. Retirez L’ancien
ventilateur.
1
1. Mesurez l’ouverture pour vous assurer qu’elle est
assez grande pour accueillir le boîtier du nouveau
ventilateur (26,03 cm x 26,03 cm).
2. S’il s’agit d’un premier ventilateur, taillez une ouverture de
26,03 cm x 26,03 cm pour le boîtier du ventilateur.
DANS LE CAS D’UNE INSTALLATION AVEC UN ACCÈS
PAR LE BAS, ASSUREZ-VOUS QU’UN DES CÔTÉS DE
L’OUVERTURE EST DE NIVEAU AVEC LA SOLIVE.
2
26,03 cm
26,03 cm
6.1
