19

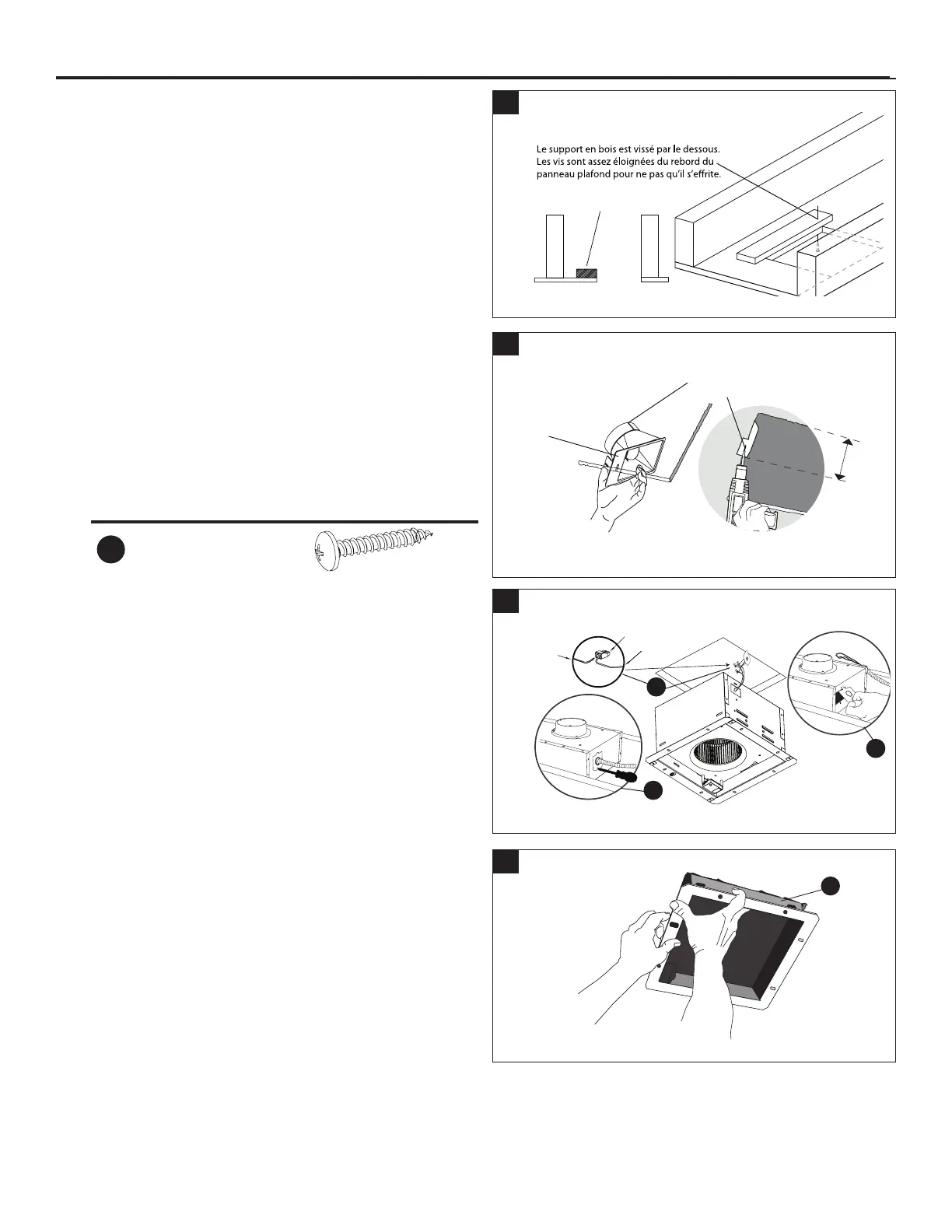

INSTRUCTIONS POUR L’ASSEMBLAGE DANS UNE CONSTRUCTION EXISTANTE
INSTALLATION AVEC UN ACCÈS PAR LE BAS (PAS
D’ACCÈS AU GRENIER)
1
Support en bois
1. Fixez une pièce de bois (non fournie; dimension suggérée
de 2,54 cm x 7,62 cm x 35,56 cm) par le dessous jusqu’à
l’autre côté du panneau plafond à l’aide de vis (non
incluses). Assurez-vous que les vis sont assez éloignées
du rebord du panneau plafond an qu’il ne s’effrite pas et
ne craque. Insérez les vis dans les extrémités de la pièce
de bois, au-delà du trou de 26,03 cm. Gardez les vis près
de la grille.
REMARQUE : Les supports ne sont pas requis pour cette
méthode d’installation.
2. Installez le raccord pour conduit (F) par l’ouverture taillée
au plafond. Raccordez un conduit circulaire de 4 po (2.1)
(non inclus) au ventilateur et au conduit d’évacuation
extérieur. Fixez le tout à l’aide de ruban à conduits (non
inclus) ou d’un collier de serrage (non inclus) pour assurer
un raccordement sécuritaire et étanche à l’air.
Fixez le raccord pour conduit (F) au plafond à l’aide d’une
longue vis à bois (AA).
2
2.1
AA
F
8,89 c
Quincaillerie Utilisée
AA
Vis à bois
longue
x 4
3. Retirez le couvercle de la boîte de jonction du ventila-
teur (3.1). À l’aide du raccord à branchement rapide,
raccordez les ls de la maison à ceux du ventilateur
(3.2) tel qu’il est illustré sur le schéma de câblage à la
page 16. Effectuez les connexions suivantes : le l noir
au l de mise sous tension, le l blanc au l neutre et le
l vert au l de mise à la terre. Replacez le couvercle
de la boîte de jonction du ventilateur (3.3).
3
3.1
3.2
3.3
r
Fils de
a maison
Fils de l’article
Raccor
à
branchement rapide
4. Insérez le boîtier du ventilateur (A) dans l’ouverture du
plafond en vous assurant d’aligner le raccord pour conduit
au boîtier du ventilateur (A).
4
A
